CNC-PILOT 4290 de HEIDENHAIN 53
4.1
.3
Cont
or
nos en el plano
YZ
(vista
en
planta)
4.1.3 Contornos en el plano YZ (vista en planta)
Punto de arranque del contorno
Y, Z: Punto inicial del contorno
P, α: Punto inicial del contorno en polares (referencia del ángulo
α: eje Z positivo)
Trayectoria
Cuando se programa una trayectoria se selecciona la dirección en
base al símbolo del menú y se acota a continuación dicha
trayectoria. Con la indicación ”tangente/no tangente” se determina
la transición al siguiente elemento del cotorno.

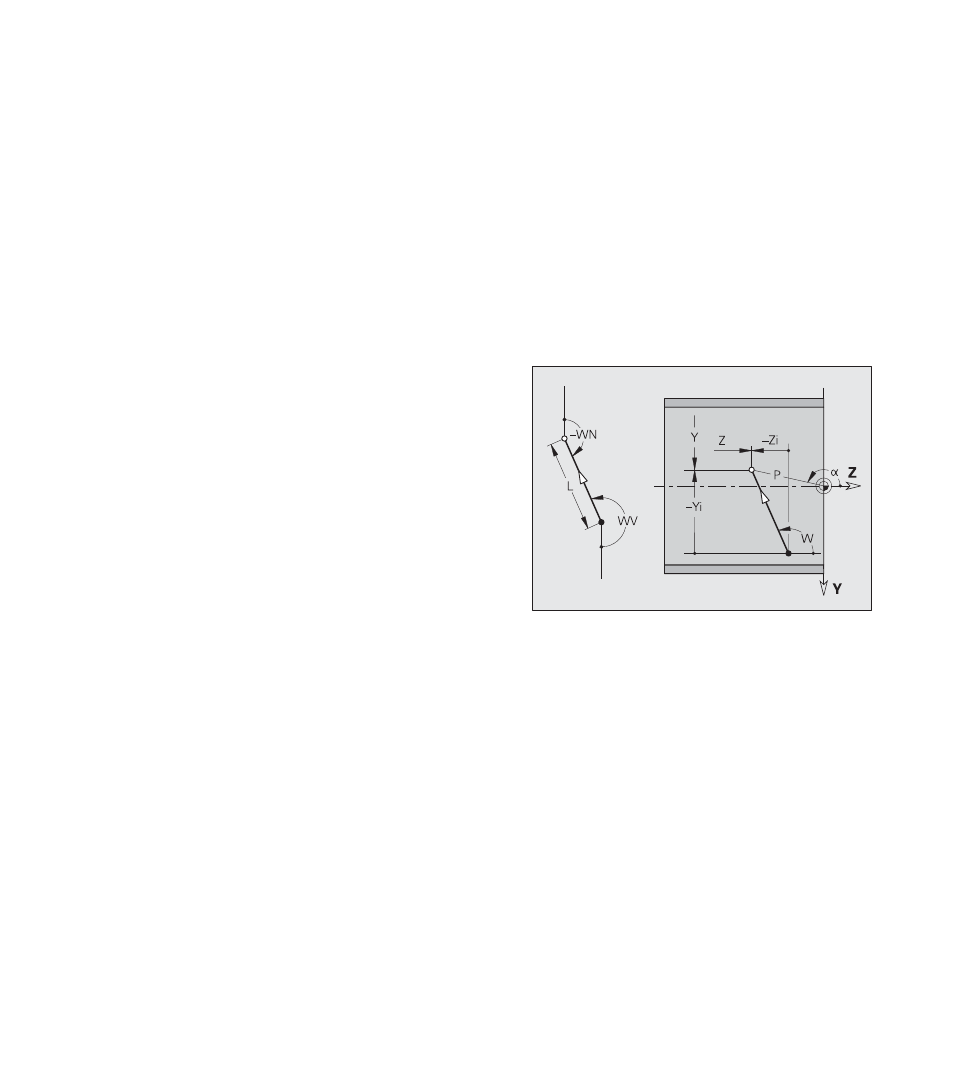

Parámetros
Y, Z:
Punto final en coordenadas cartesianas
Yi, Zi: Distancia del punto inicial al punto final en la dirección Y, Z
P, α: Punto final en coordenadas polares (referencia ángulo α: eje
Z positivo)
L: Longitud de la trayectoria
W(A): Angulo de la trayectoria (referencia: eje Z positivo)
WV: Angulo al elemento anterior
WN: Angulo al siguiente elemento
WV, WN:
■ el ángulo va desde el elemento anterior/posterior en
sentido antihorario hasta el elemento nuevo
■ arco como elemento anterior/posterior: ángulo a la
tangente
