Ventana de la superficie envolvente
La representación del contorno y del
desplazamiento en la ventana de la superficie
envolvente se orientan a la posición sobre el
”desarrollo de la superficie cilíndrica”
(denominación: CY) y las coordenadas de Z.
3
Eje
Y
e
n
l
a
simulación

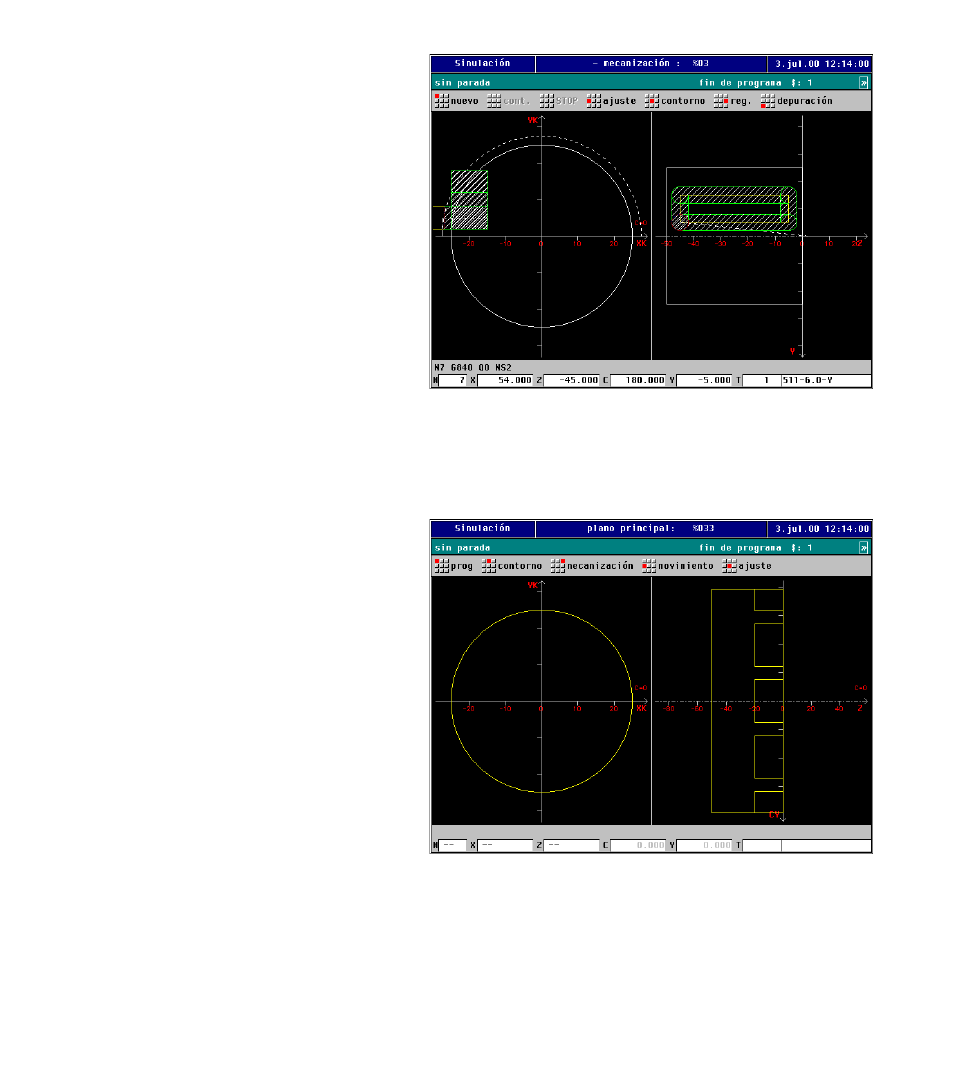

Ventana frontal
La representación del contorno y de los
desplazamientos se realiza en la ventana frontal en
el plano XY teniendose en cuenta la posición del
husillo (cabezal). La posición del husillo 0° se
encuentra sobre el eje X positivo (denominación:
”XK”).
Ventana ”vista lateral (YZ)”
La representación del contorno y de los
desplazamientos se realiza en la ventana ”vista late-
ral” en el plano YZ. Para ello se tienen en cuenta
exclusivamente las coordenadas Y y Z no la
posición del husillo.
