Eje Y 48

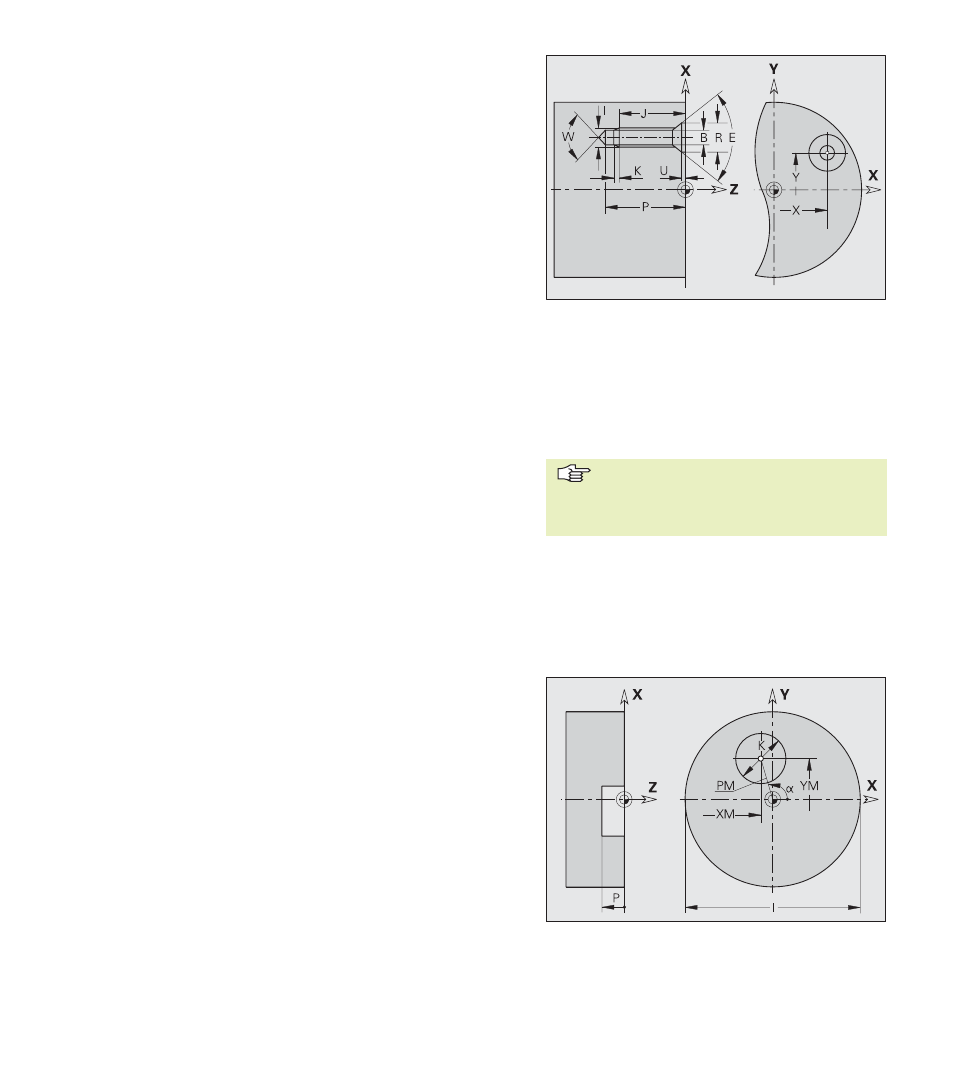

Taladro individual
Parámetro ”punto de referencia”
XM(X), YM(Y): centro del taladro en coordenadas cartesianas
(medida del radio X)
α, PM: centro del taladro en coordenadas polares (referencia
ángulo α: eje X positivo)
El ”taladro” puede contener los siguientes elementos:
■ Centraje
■ Taladro
■ Avellanado
■ Roscado
Descripción del taladrado:
Parámetro ”Centraje”
O:
Diámetro de centraje
Parámetro ”Taladro”
B:
Diámetro del taladro
P: Profundidad del taladrado (profundidad del taladro y
avellanado sin punta de taladro y de centraje)
W: Angulo del extremo
■ W=0°: significado especial ”reducción del avance (V=1)”
■ W>0°: ángulo del extremo
Ajuste: H6...H13 o ”sin ajuste”
Parámetro ”avellanado”
R:
Diámetro de avellanado
U: Profundidad de avellanado
E: Angulo de avellanado
4.1
.2 Cont
or
nos en el plano XY (superficie fr
ontal y post
er
ior)
Círculo (completo)
Parámetros
XM(X), YM(Y): punto central en coordenadas cartesianas (medida del
radio XM)
α, PM: Centro en coordenadas polares (referencia ángulo α: eje X
positivo)
K: Diámetro del círculo o radio
P: Profundidad de la figura
Parámetro ”roscado”
I:
Diámetro nominal
J: Profundidad de la rosca
K: Entrada de rosca (longitud de la marcha por
inercia)
F: Paso de roscado
Tipo de roscado: a derechas/a izquierdas
Si se programa el Ӈngulo de la punta
W=0°”, la AAG genera una ”reducción del
avance (V=1)” en el ciclo de taladrado.
