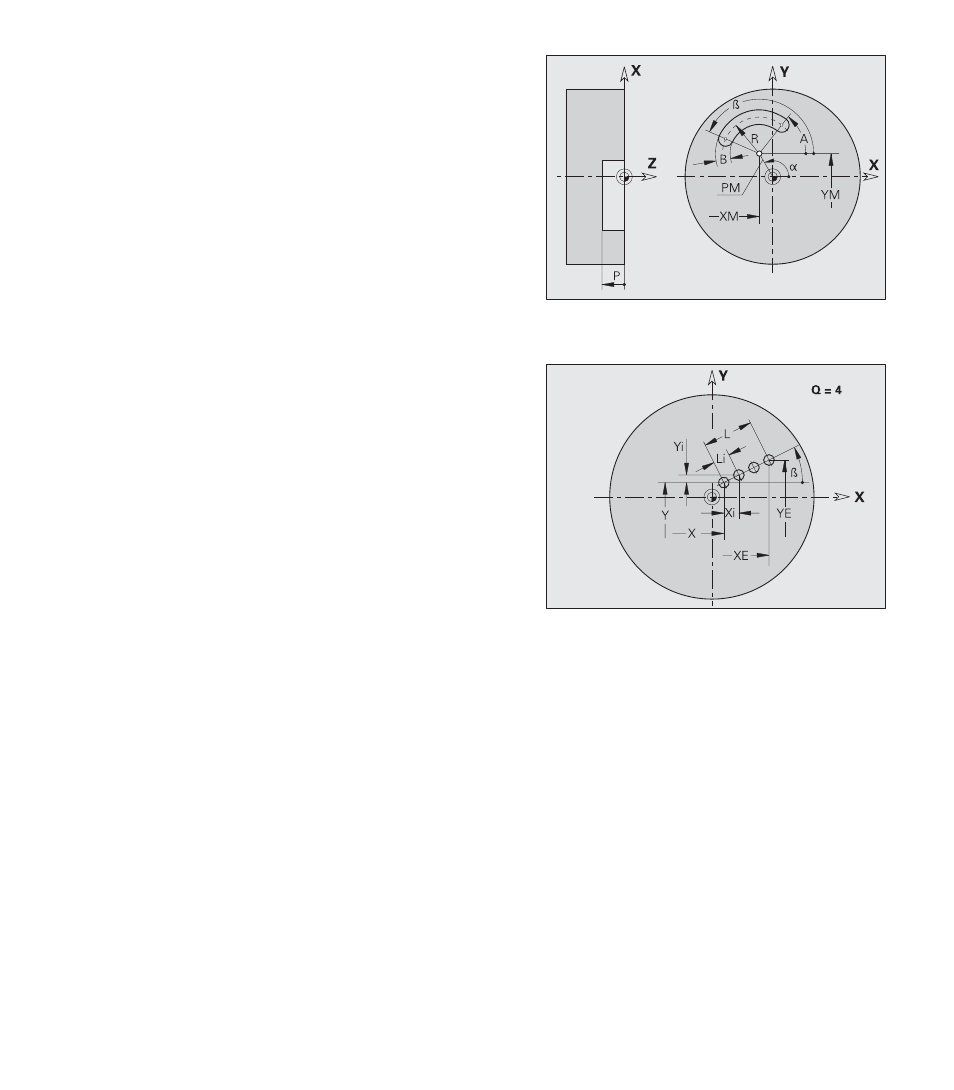

Modelo lineal de taladros, modelo lineal de figura
Parámetros
X, Y:
Punto inicial del modelo en coordenadas cartesianas
(medida del radio X)
P, α: Punto inicial del modelo en coordenadas (referencia ángulo
α: eje X positivo)
Q: Número de figuras – por defecto: 1
XE(I), YE(J): punto final del modelo en coordenadas cartesianas
(medida del radio XE)
Xi(Ii), Yi(Ji): distancia entre dos figuras (dirección X/Y)
L(R): Longitud total del modelo
Li(Ri): Distancia entre dos figuras (distancia entre modelos)
β(A): Angulo del eje longitudinal del modelo (referencia: eje X)
Descripción del taladro/figura
4.1
.2 Cont
or
nos en el plano XY (superficie fr
ontal y post
er
ior)
Ranura circular
Parámetros
XM(X), YM(Y): centro de la curvatura en coordenadas cartesianas
(medida del radio XM)
PM, α: Centro de curvatura en coordenadas polares (referencia
ángulo α: eje X positivo)
(A): Angulo del punto inicial de la ranura (ref.: eje X)
β(W): Angulo del punto final de la ranura (ref.: eje X)
R:
Radio de curvatura (ref. trayectoria del punto central de la
ranura)
B: Anchura de la ranura
P: Profundidad de la figura
