Eje Y 32
2.3.4 Ciclos de fr
esado
Fresado de cajeras, acabado G846
G846 realiza el acabado de contornos y figuras cerradas definidas
en el plano XY o YZ de la secciones del programa:
■ FRONTAL_Y
■ P.POSTERIOR_Y
■ SUPERF._Y
Mecanizados con el eje C: véase en el modo de empleo ” 4.8.15
Ciclos de fresado”

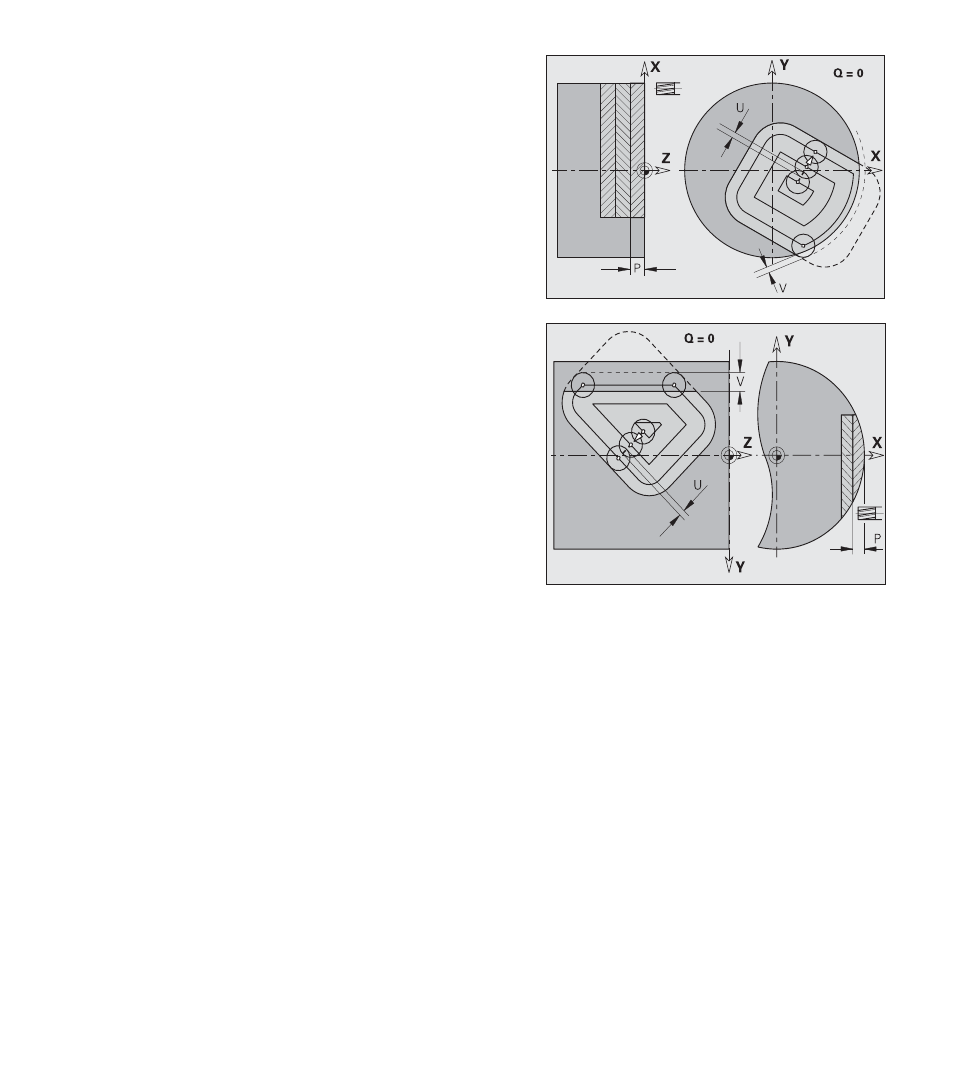

”U” determina la superposición de las trayectorias de fresado. ”V”
define el valor según el cual la fresa debe superar el radio exterior
(referencia: diámetro de la fresa).
La dirección de fresado se modifica con el ”sentido de giro H”, la
”dirección del mecanizado Q” y el sentido de la fresa (véase en el
modo de empleo ”
4.8.15 Ciclos de fresado”).
Ejecución del ciclo
1 La posición de arranque (X, Y, Z, C) es la posición anterior al ciclo
2 Se calcula la subdivisión de corte (planos de fresado-
aproximaciones, profundidades de fresado-aproximaciones)
3 Desplazamiento a la distancia de seguridad y aproximación a la
primera profundidad de fresado
4 Fresado de un plano
5 Se retira a la distancia de seguridad y se aproxima para la
siguiente profundidad de fresado
6 Se repiten 4...5, hasta que se ha fresado la superficie completa
7 Retrocede según el ”plano de retroceso J”
Parámetros
NS:
Número de frase – referencia a la descripción del contorno
P: Profundidad de fresado (máxima) (aproximación en el plano
de fresado)
R: Radio del arco de entrada/salida – por defecto: 0
■ R=0: la aproximación al elemento del contorno es directa;
se realiza sobre el punto de aproximación por encima de la
superficie de fresado - a continuación se realiza la
aproximación perpendicular en profundidad
■ R>0: la fresa se desplaza según un arco de círculo de
entrada/salida, tangente al elemento del contorno
U: Factor de superposición (mínimo) (superposición =
U*diámetro de la fresa) – por defecto: 0,5
V: Factor de derrame (sobrepaso) (cuando el contorno de
fresado alcanza el contorno de torneado)
■ 0: se fresa completamente el contorno definido
■ 0 < V † 1: sobrepaso = V*diámetro de la fresa
H: Dirección de fresado – por defecto: 0
■ H=0: contramarcha
■ H=1: marcha sincronizada
F: Avance de aproximación (para aproximación
en profundidad) – por defecto: avance
activado
E: Avance reducido para elementos circulares
– sin introducción: avance actual
J: Plano de retroceso – sin introducción: la hta.
retrocede a la posición de arranque
■ Plano XY: posición de retroceso en la
dirección Z
■ Plano YZ: posición de retroceso en la
dirección X (medida del diámetro)
Q: Dirección del mecanizado – por defecto: 0
■ Q=0: del interior al exterior
■ Q=1: del exterior al interior
