CNC-PILOT 4290 de HEIDENHAIN 7

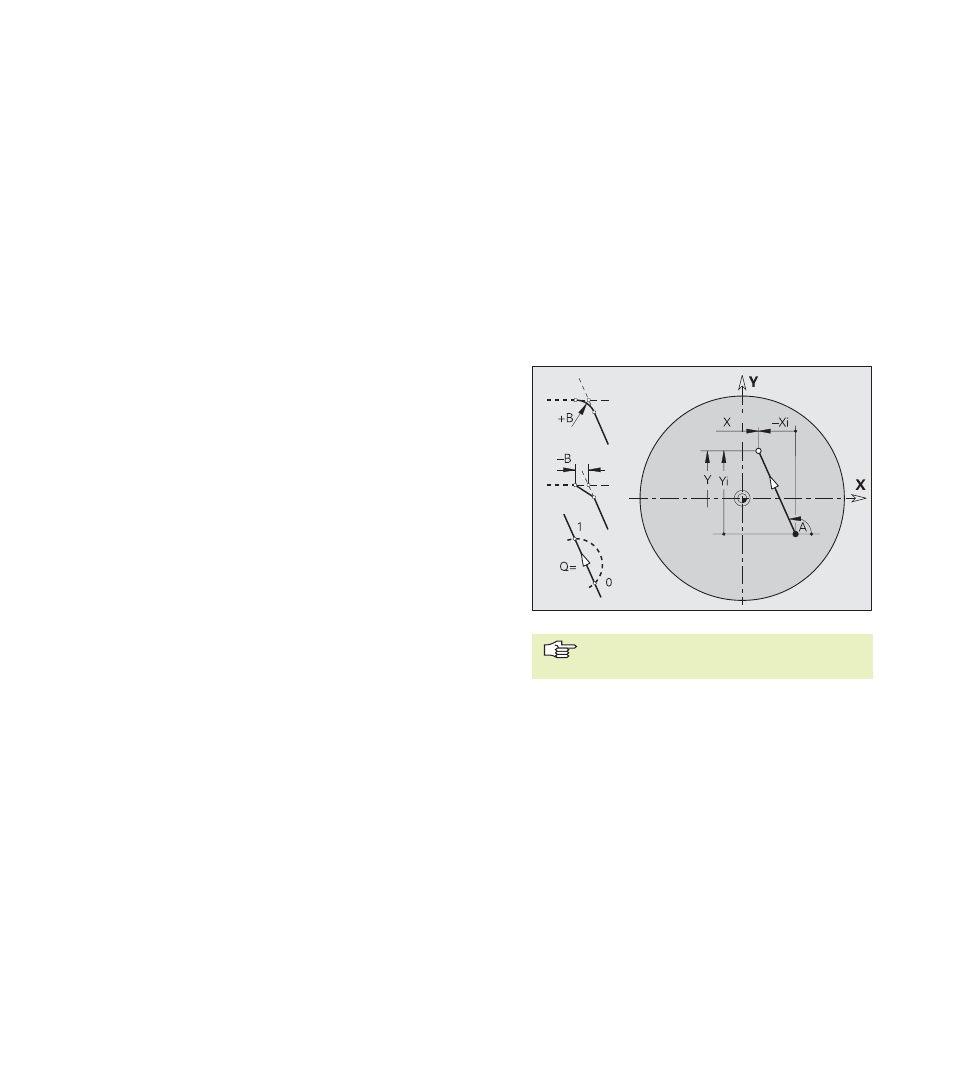

Trayectoria G171-Geo
G171 define una trayectoria en un contorno en el plano XY.
Con ”bisel/redondeo B” se define la transición al siguiente
elemento del contorno. Cuando se indica un bisel/redondeo se
programa el punto final teórico del elemento del contorno.
”Selección del punto de intersección Q” determina el punto final
cuando el recorrido corta a un arco de círculo y el punto final no
está definido.
Parámetros
X,Y:
Punto final (cota del radio X)
A: Angulo respecto al eje X positivo
B: Bisel/redondeo
■ B sin introducción: transición tangente
■ B=0: transición no tangente
■ B>0: radio del redondeo
■ B<0: anchura del bisel
Q: Selección del punto de intersección – por defecto: 0
■ Q=0: punto de intersección próximo
■ Q=1: punto de intersección distante 2.2.1 Cont
or
nos en el plano XY (superficie fr
ontal y post
er
ior)
2.2 Funciones G para la descripción de
contornos
2.2.1 Contornos en el plano XY (superficie frontal y
posterior)
Punto de arranque del contorno G170-Geo
G170 define el punto inicial de un contorno en el plano XY.
Parámetros
X,Y:
Punto inicial del contorno (cota del radio X)
Programación X: Y: en cotas absolutas,
incrementales, autoretención o ”?”
