CNC-PILOT 4290 de HEIDENHAIN 47
4.1
.2 Cont
or
nos en el plano XY (superficie fr
ontal y post
er
ior)

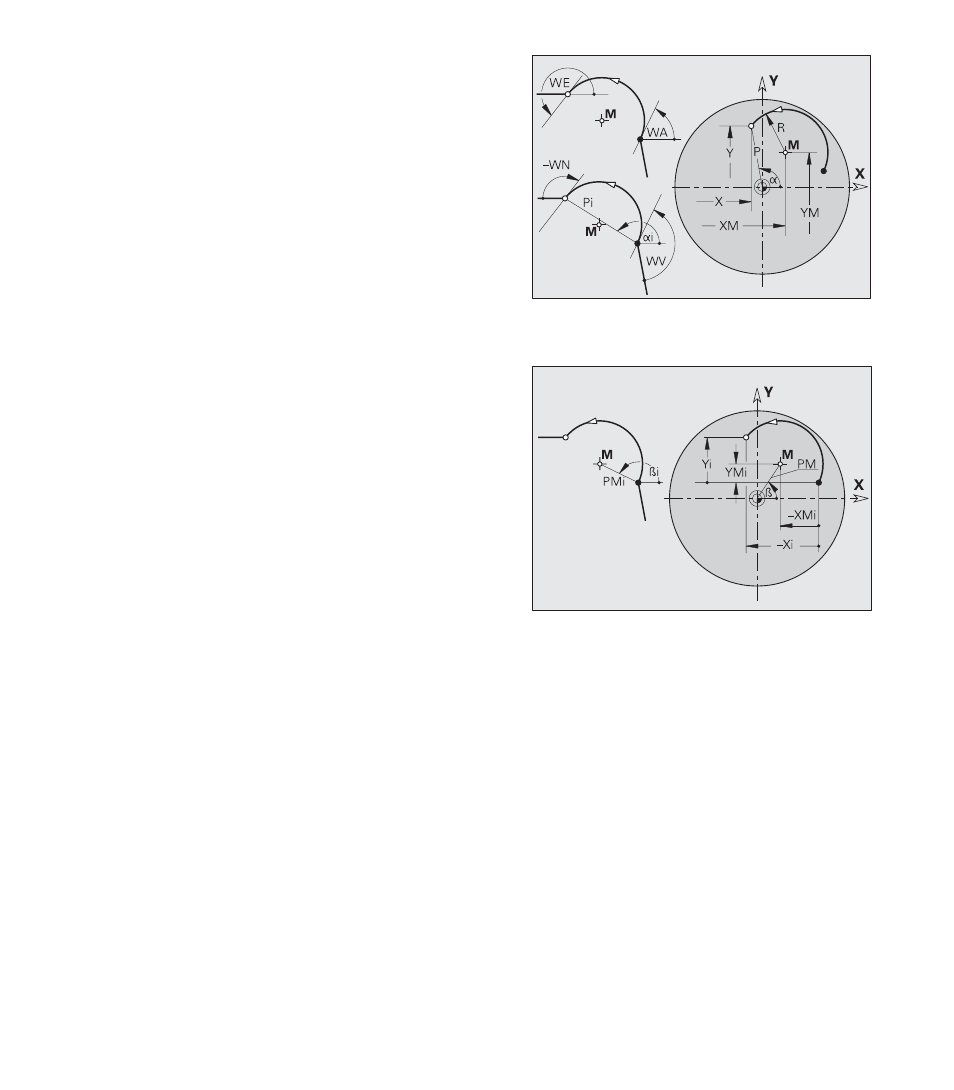

Ejemplo: Arco CCW (acotación del punto medio)
Arco
Al introducir un arco se selecciona el sentido de giro en base al
símbolo del menú y se acota el arco.
Parámetros del punto final del arco
X,Y:
Punto final en coordenadas cartesianas (medida del radio X)
Xi, Yi: Distancia del punto inicial al punto final
P, α: Punto final en coordenadas polares (referencia ángulo α: eje
X positivo)
Pi,
αi: Punto final en coordenadas polares, incrementales (Pi:
distancia lineal entre el punto inicial y el punto final;
referencia
αi: ángulo entre la línea imaginaria del punto
inicial paralela al eje X y la línea del punto inicial al punto fi-
nal)
Parámetros del punto medio del arco
XM, YM: punto medio (cota del radio XM)
XMi, YMi: distancia punto inicial al punto medio en la dirección X, Y
PM,
β: Punto medio en coordenadas polares (referencia del ángulo
β: eje X positivo)
PMi, βi: Punto central en coordenadas polares, incrementales (PMi:
distancia lineal entre el punto inicial y el punto central;
referencia
βi: ángulo entre la línea imaginaria del punto
inicial paralela al eje X y la línea del punto inicial al punto
central)
Otros parámetros
Radio: Radio del arco
Tangente/no tangente: determinar la transición al siguiente
elemento del contorno
WA: Angulo entre el eje X positivo y la tangente en el punto de
arranque del arco
WE: Angulo entre el eje X positivo y la tangente en el punto final
del arco
WV: Angulo entre el elemento anterior y la tangente del punto
de partida del arco
WN: Angulo entre la tangente del punto final del arco y el
elemento siguiente
WV, WN:
■ el ángulo va desde el elemento anterior/posterior en
sentido antihorario hasta el elemento nuevo
■ arco como elemento anterior/posterior: ángulo a la
tangente
Ejemplo: Arco CCW (acotación del punto final)
