CNC-PILOT 4290 de HEIDENHAIN 55

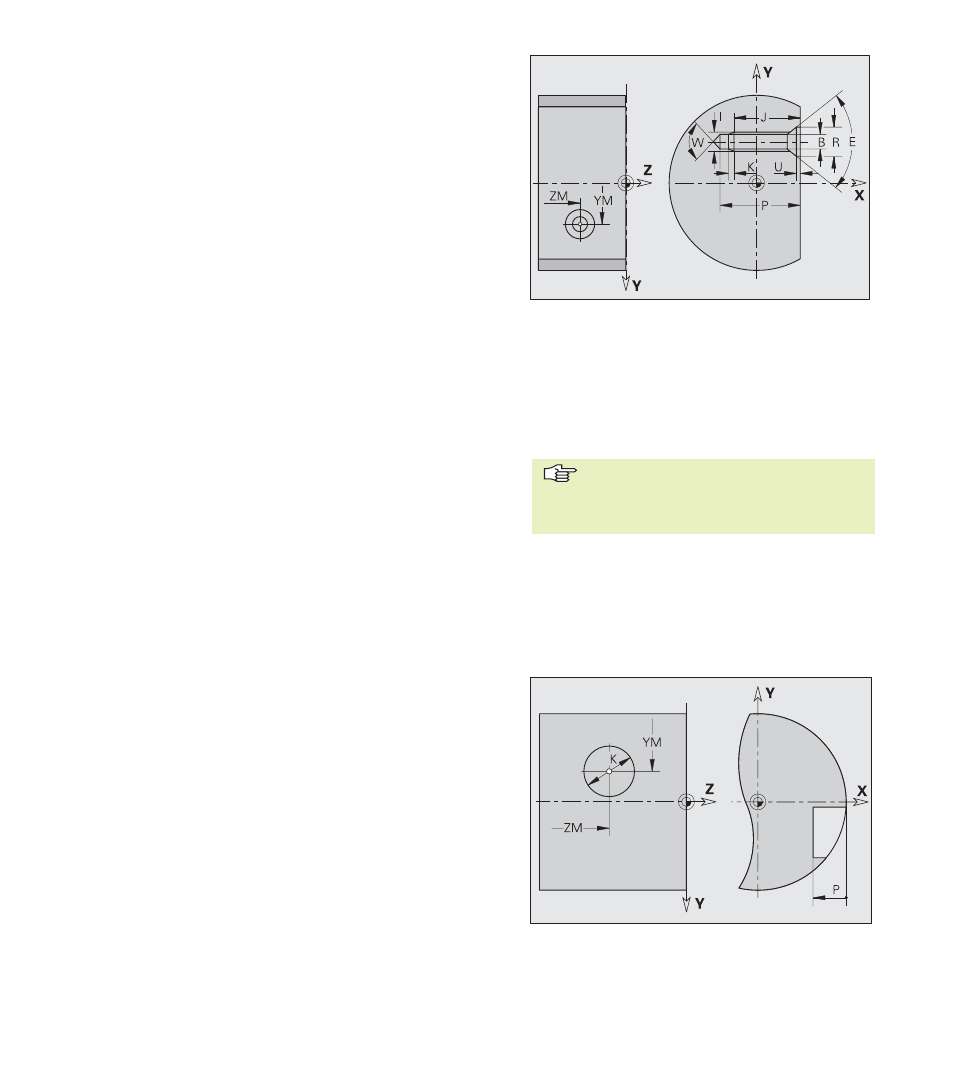

Taladro individual
Parámetro ”punto de referencia”
YM(Y), ZM(Z): punto de referencia del taladro
El ”contorno del taladro” puede contener los siguientes
elementos:
■ Centraje
■ Taladro
■ Avellanado
■ Roscado
Parámetro ”Centraje”
O:
Diámetro de centraje
Parámetro ”Taladro”
B:
Diámetro del taladro
P: Profundidad del taladrado (profundidad del taladro y
avellanado sin punta de taladro y de centraje)
W: Angulo del extremo
■ W=0°: significado especial ”reducción del avance (V=1)”
■ W>0°: ángulo del extremo
Ajuste: H6...H13 o ”sin ajuste”
Parámetro ”avellanado”
R:
Diámetro de avellanado
U: Profundidad de avellanado
E: Angulo de avellanado
4.1
.3
Cont
or
nos en el plano
YZ
(vista
en
planta)
Parámetro ”roscado”
I:
Diámetro nominal
J: Profundidad de la rosca
K: Entrada de rosca (longitud de la marcha por
inercia)
F: Paso de roscado
Tipo de roscado: a derechas/a izquierdas
Si se programa el Ӈngulo de la punta
W=0°”, la AAG genera una ”reducción del
avance (V=1)” en el ciclo de taladrado.
Círculo (completo)
Parámetros
YM(Y), ZM(Z): punto medio
Radio: Radio del círculo
K: Diámetro del círculo
P: Profundidad de la cajera
