Eje Y 54
Arco
Al introducir un arco se selecciona el sentido de giro en base al
símbolo del menú y a continuación se acota el arco. Con la
indicación ”tangente/no tangente” se determina la transición al
siguiente elemento del cotorno.
Parámetros del punto final del arco
Y, Z:
Punto final en coordenadas cartesianas
Yi, Zi: Distancia del punto inicial al punto final en la dirección Y, Z
P, α: Punto final en coordenadas polares (referencia ángulo α: eje
Z positivo)
Pi,
αi: Punto final en coordenadas polares, incrementales (Pi:
distancia lineal entre el punto inicial y el punto final;
referencia
αi: ángulo entre la línea imaginaria del punto
inicial paralela al eje Z y la línea del punto inicial al punto fi-
nal)
Parámetros del punto medio del arco
YM, ZM: punto medio
YMi, ZMi: distancia del inicio al pto. medio en dirección Y, Z
PM,
β: Punto medio en coord. polares (referencia del ángulo β: eje
Z positivo)
PMi, βi: Punto central en coordenadas polares, incrementales (PMi:
distancia lineal entre el punto inicial y el punto central;
referencia
βi: ángulo entre la línea imaginaria del punto
inicial paralela al eje Z y la línea del punto inicial al punto
central)
Otros parámetros
Radio: Radio del arco
WA: Angulo entre el eje Z positivo y la tangente en el punto de
arranque del arco
WE: Angulo entre el eje Z positivo y la tangente en el punto final
del arco
WV: Angulo entre el elemento anterior y la tangente del punto
de partida del arco
WN: Angulo entre la tangente del punto final del arco y el
elemento siguiente
WV, WN:
■ el ángulo va desde el elemento anterior/posterior en
sentido antihorario hasta el elemento nuevo
■ arco como elemento anterior/posterior: ángulo a la
tangente
4.1
.3
Cont
or
nos en el plano
YZ
(vista
en
planta)

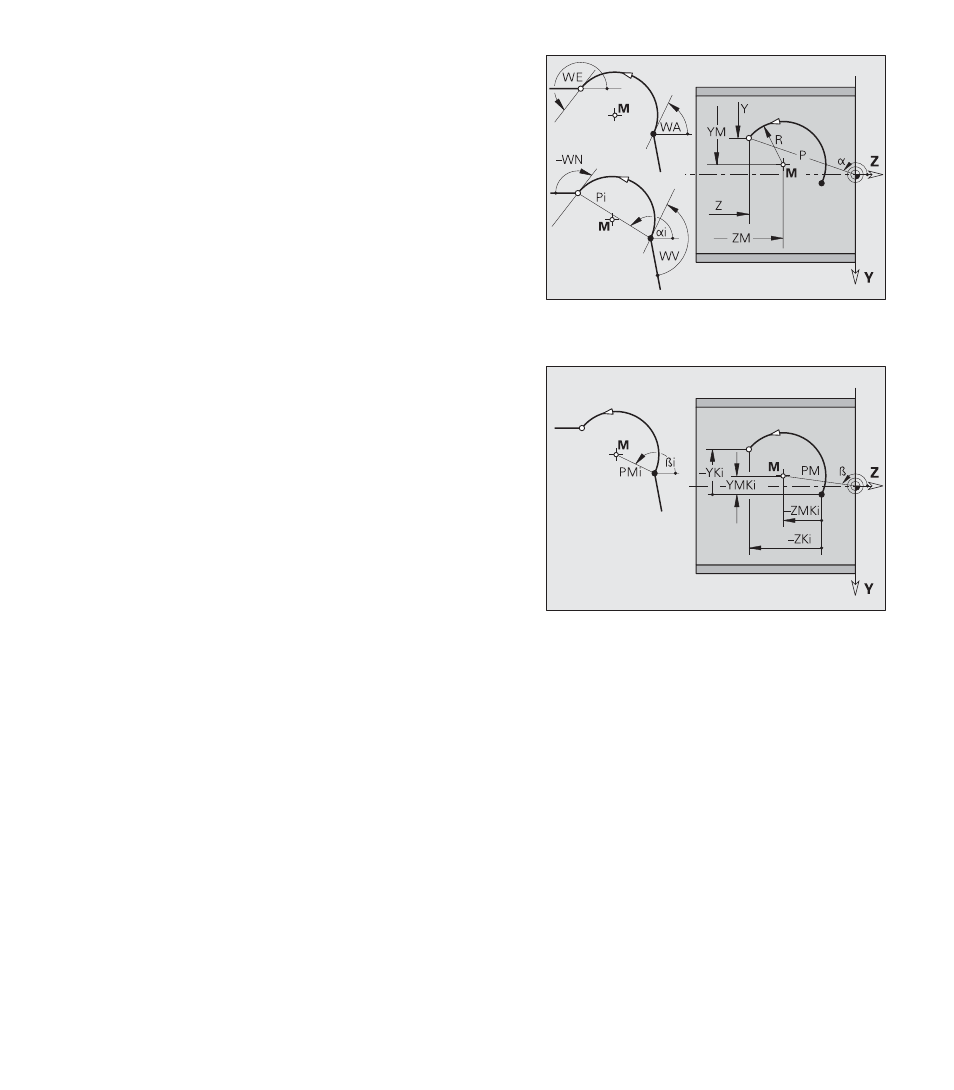

Ejemplo: Arco CCW (acotación del punto final)
Ejemplo: Arco CCW (acotación del punto medio)
