CNC-PILOT 4290 de HEIDENHAIN 19
2.2.2 Cont
or
nos
en
el
plano
YZ (vista en planta)

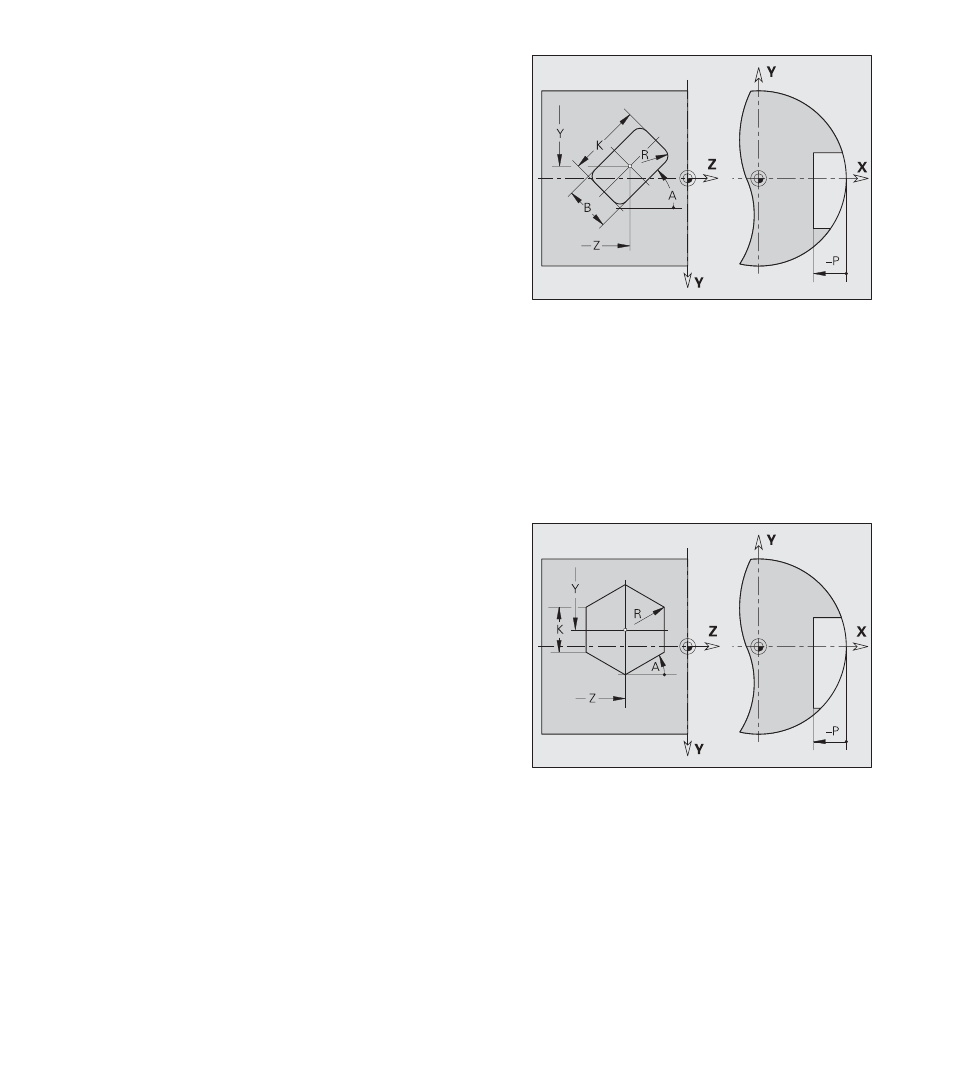

Rectángulo G385-Geo
G385 define un rectángulo en el plano YZ.
Parámetros
Y, Z:
Punto central del rectángulo
X: Diámetro de referencia
■ sin introducción: ”X” en la asignación de la sección
■ ”X” de G385 sobreescribe ”X” en la asignación de la
sección
K: Longitud del rectángulo
B: (Altura) Anchura del rectángulo
R: Bisel/redondeo – por defecto: 0
■ R>0: radio de redondeo
■ R<0: anchura del bisel
A: Angulo del eje longitudinal del rectángulo (referencia: eje Z
positivo) – por defecto: 0°
P: Profundidad de la cajera – sin introducción: ”P” de G308
Polígono regular G387-Geo
G387 define un polígono regular en el plano YZ.
Parámetros
Y, Z:
Punto central del polígono
X: Diámetro de referencia
■ sin introducción: ”X” en la asignación de la sección
■ ”X” de G387 sobreescribe ”X” en la asignación de la
sección
K: Longitud de la arista
■ K>0: longitud de la arista
■ K<0: diámetro interior
A: Angulo de una cara del polígono (referencia: eje Z positivo –
por defecto: 0°
R: Bisel/redondeo – por defecto: 0
■ R>0: radio de redondeo
■ R<0: anchura del bisel
P: Profundidad de la cajera – sin introducción: ”P” de G308
Q: Número de aristas (Q ‡ 3)
