CNC-PILOT 4290 de HEIDENHAIN 27
2.3.4 Ciclos de fr
esado
2.3.4 Ciclos de fresado
Fresado de contornos G840
G840 fresa, realiza el acabado, grabado o desbarba figuras o
”contornos libres” (abiertos o cerrados) de las secciones del
programa:
■ FRONTAL_Y (con eje Y)
■ P. POSTERIOR_Y (con eje Y)
■ S. ENV._Y (con eje Y)
Los mecanizados con el eje Y se realizan de forma análoga al
mecanizado con el eje C (véase el modo de empleo ”
4.8.15 Ciclos
de fresado”).

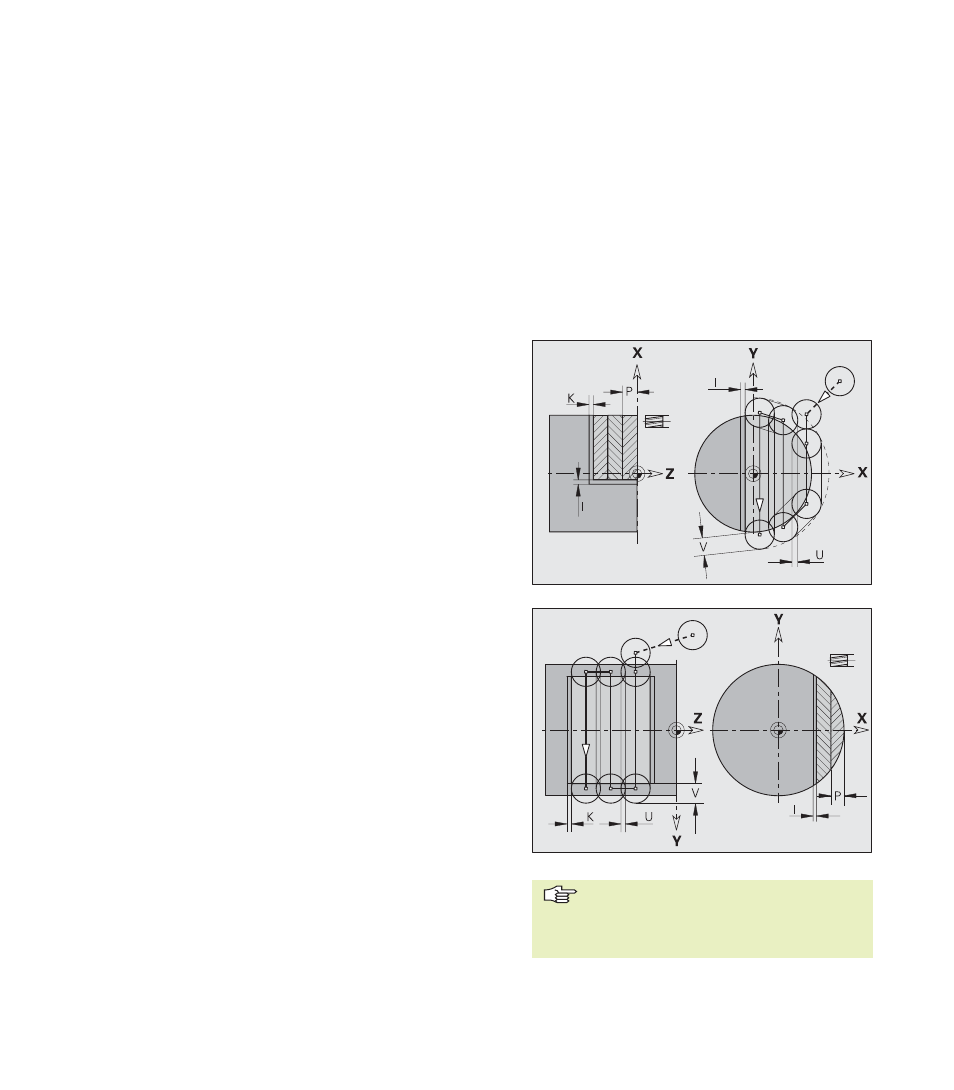

Fresado de superficies, desbaste G841
G841 desbasta las superficies definidas con G376-Geo (plano XY) o
G386-Geo (plano YZ). El ciclo fresa desde el exterior hacia el interior.
”U” determina la superposición de las trayectorias de fresado. ”V”
define el valor según el cual la fresa debe superar el radio exterior
(referencia: diámetro de la fresa).
La aproximación de la fresa se realiza fuera del material.
Ejecución del ciclo
1 La posición de arranque (X, Y, Z, C) es la posición anterior al ciclo
2 Se calcula la subdivisión de corte (planos de fresado-
aproximaciones, profundidades de fresado-aproximaciones)
3 Desplazamiento a la distancia de seguridad y aproximación a la
primera profundidad de fresado
4 Fresado de un plano
5 Se retira a la distancia de seguridad y se aproxima para la
siguiente profundidad de fresado
6 Se repiten 4...5, hasta que se ha fresado la superficie completa
7 Retrocede según el ”plano de retroceso J”
Parámetros
NS:
Número de frase – referencia a la descripción del contorno
P: Profundidad de fresado (máxima) (aproximación en el plano
de fresado)
I, K: Demasía en la dirección X, Z
U: Factor de superposición (mínimo) (superposición =
U*diámetro de la fresa) – por defecto: 0,5
V: Factor de derrame o sobrepaso (sobrepaso = V*diámetro
fresa) – por defecto: 0,5
F: Avance de aproximación (para aproximación en profundidad)
– por defecto: avance activado
J: Plano de retroceso – sin introducción: la hta. retrocede a la
posición de arranque
■ Plano XY: posición de retroceso en la dirección Z
■ Plano YZ: posición de retroceso en la dirección X (medida
del diámetro)
Se tiene en cuenta las sobremedidas
(demasías) (G57:
dirección X, Z; G58: sobremedida
equidistante en el plano de fresado).
