Eje Y 18

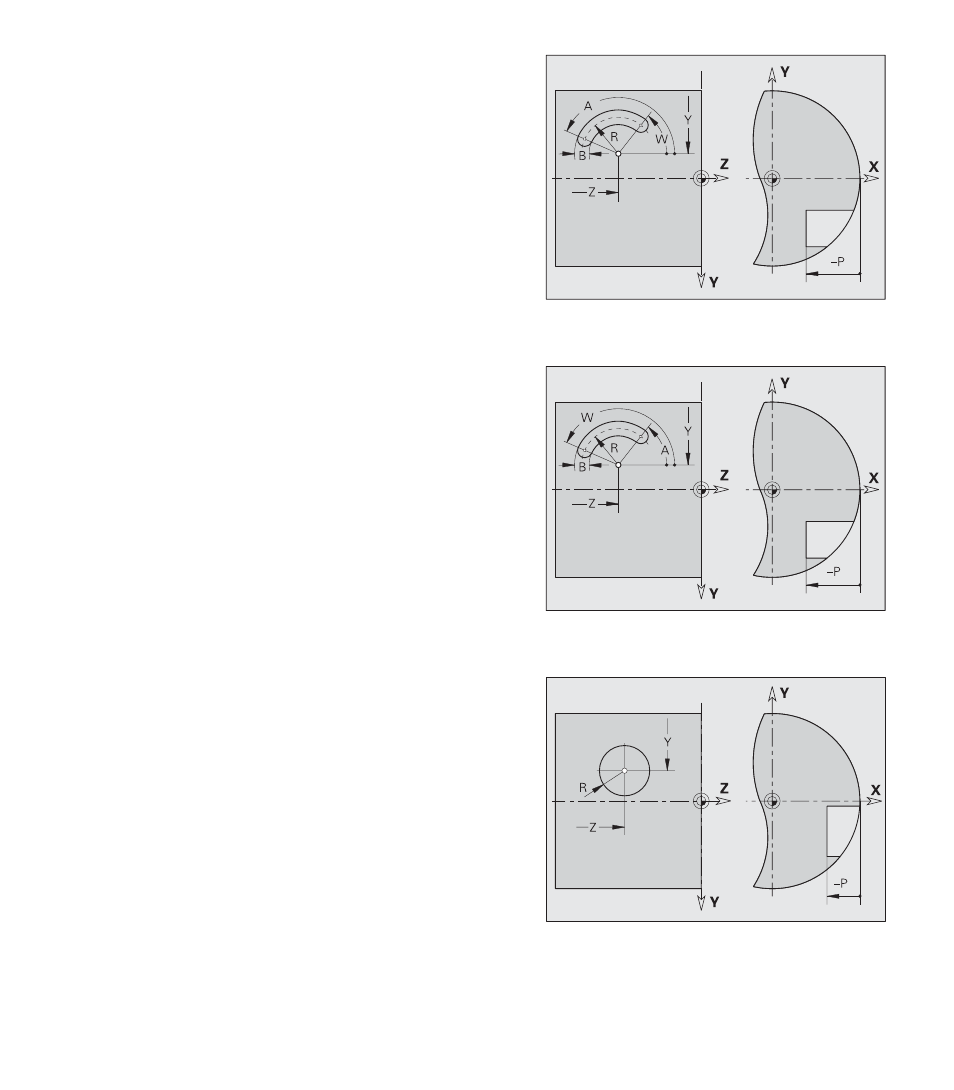

Círculo completo (entero) G384-Geo
G374 define un círculo completo en el plano YZ.
Parámetros
Y, Z:
Punto central del círculo
X: Diámetro de referencia
■ sin introducción: ”X” en la asignación de la sección
■ ”X” de G384 sobreescribe ”X” en la asignación de la
sección
R: Radio del círculo
P: Profundidad de la cajera – sin introducción: ”P” de G308
Ranura circular G382/G383-Geo
G382/G383 define una ranura circular en el plano YZ.
■ G382-Geo ranura circular en sentido horario
■ G383-Geo ranura circular en sentido antihorario
Parámetros
Y, Z:
Punto central de la curvatura de la ranura
X: Diámetro de referencia
■ sin introducción: ”X” en la asignación de la sección
■ ”X” de G382/G383 sobreescribe ”X” en la asignación de
la sección
R: Radio de curvatura (ref. trayectoria del punto central de la
ranura)
B: Anchura de la ranura
A, W: Angulo inicial, ángulo final (referencia: eje Z positivo – por
defecto: 0°
P: Profundidad de la cajera – sin introducción: ”P” de G308
2.2.2 Cont
or
nos
en
el
plano
YZ (vista en planta)
G382
G383
