Eje Y 26
Movimiento circular – fresado
G2, G3 – acotación incremental, G12, G13 – acotación absoluta
del punto central
La hta. se desplaza de forma circular con un avance al ”punto final”.
La dirección de giro de G2, G3 o bien G12, G13 se obtiene de la
figura auxiliar.
Con ”bisel/redondeo B” se define la transición al siguiente
elemento del contorno. Cuando se indica un bisel/redondeo se
programa el punto final teórico del elemento del contorno.
”Selección del punto de intersección Q” determina el punto final
cuando el arco de círculo corta a una recta o a un arco de círculo y el
punto final no está definido.
Si no se ha programado el punto central del círculo, el CNC PILOT
calcula el punto central que genere el arco de círculo más corto.
El avance especial programado es válido para el bisel/ redondeo.
G2/G3 o bien G12/G13 se ejecutan independientemente del plano
de mecanizado:
G17 ■ Interpolación en el plano XY
■ Aproximación en la dirección Z
■ Definición del punto medio: con I, J
G18 ■ Interpolación en el plano XZ
■ Aproximación en la dirección Y
■ Definición del punto medio: con I, K
G19 ■ Interpolación en el plano YZ
■ Aproximación en la dirección X
■ Definición del punto medio: con J, K
Parámetros
X, Y, Z: Punto final (medida del diámetro X)
R: Radio
Q: Selección del punto de intersección – por defecto: Q=0
■ Q=0: punto de intersección próximo
■ Q=1: punto de intersección distante
B: Bisel/redondeo
■ B sin introducción: transición tangente
■ B=0: transición no tangente
■ B>0: radio del redondeo
■ B<0: anchura del bisel
E: Factor de avance especial (0 < E † 1) – por defecto: 1
(avance especial = avance activado * E)
con G2, G3:
I, J, K: Punto medio incremental – (distancia pto. de arranque –
punto medio; cota del radio I)
con G12, G13:
I, J, K: Punto central absoluto (medida del radio I)
Programación X, Y, Z: en cotas absolutas, incrementales,
autoretención o ”?”
2.3.3 Mo
vimient
os lineales y cir
cular
es sencillos

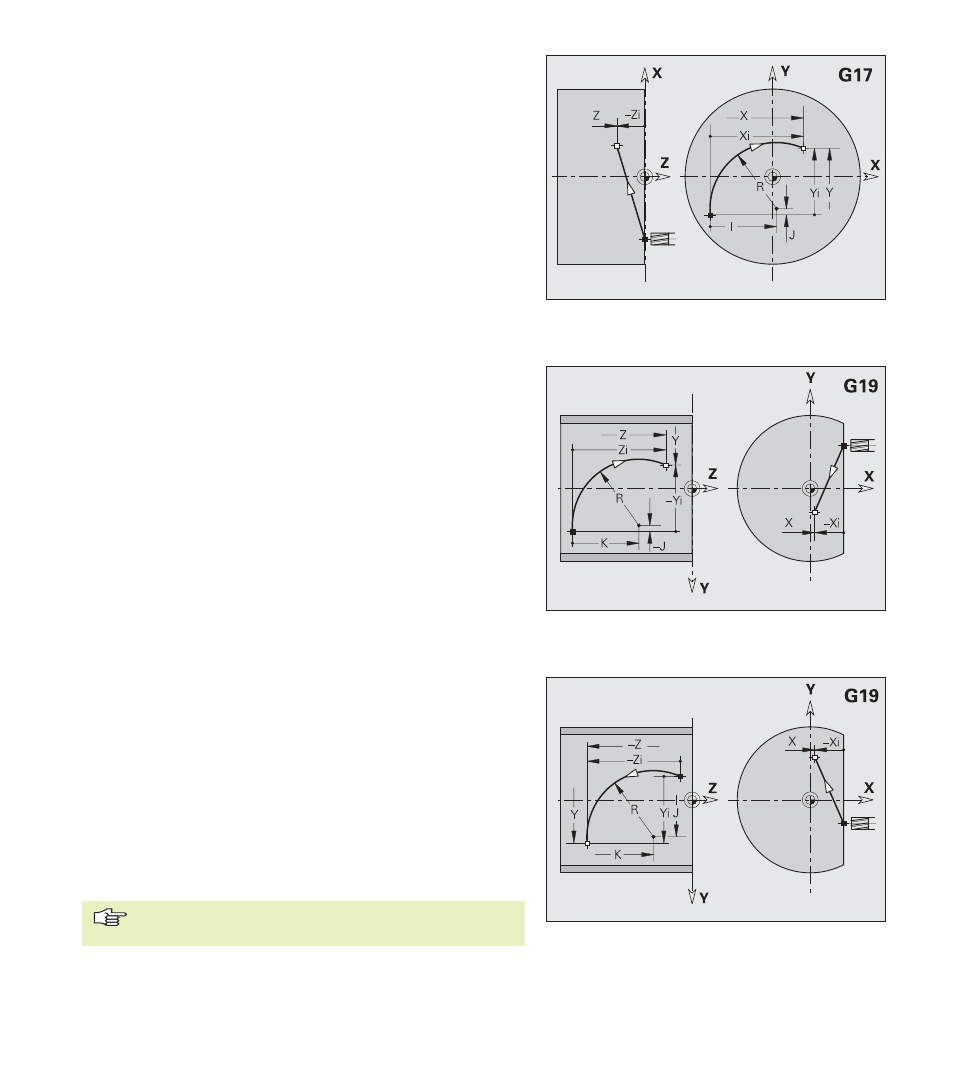

Ejemplo: G2 – Plano XY
Ejemplo: G2 – Plano YZ
Ejemplo: G13 – Plano YZ
