2.2.1 Cont
or
nos en el plano XY (superficie fr
ontal y post
er
ior)

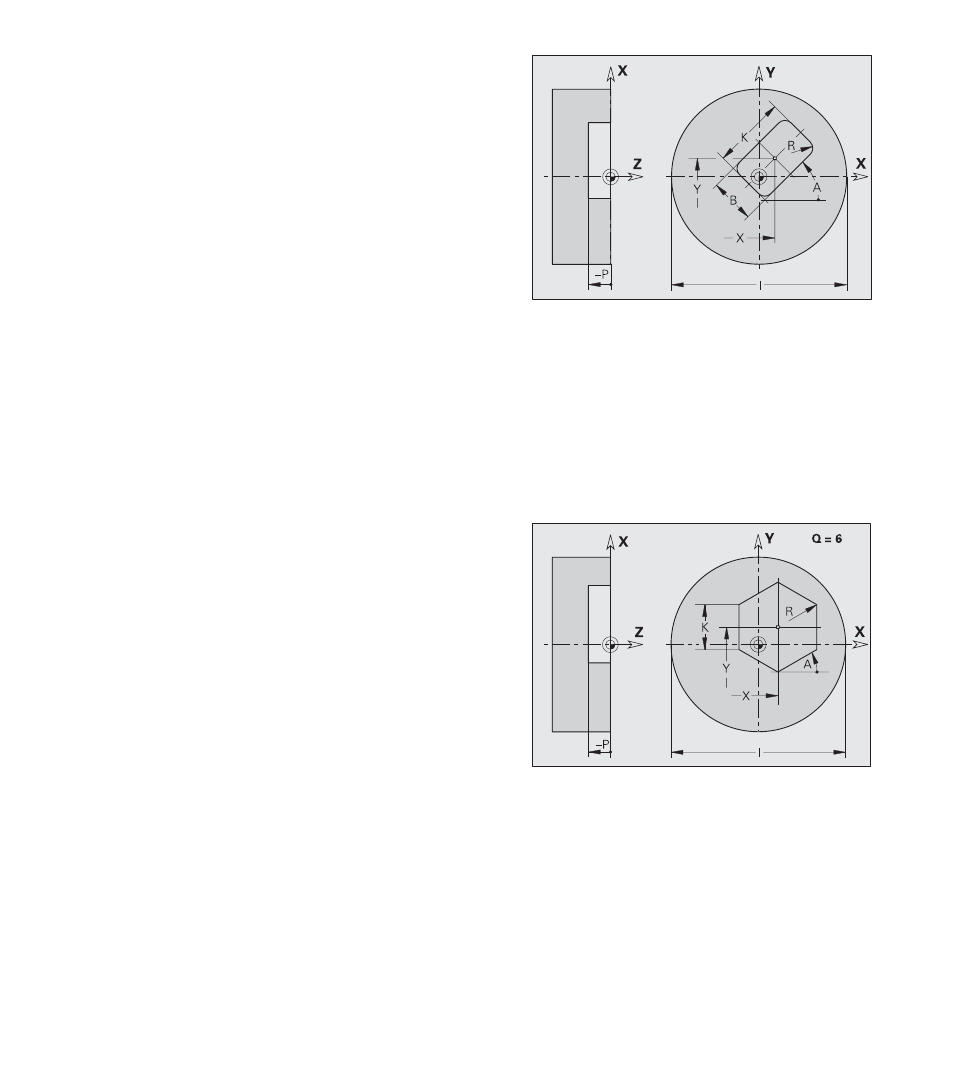

Rectángulo G375-Geo
G375 define un rectángulo en el plano XY.
Parámetros
X,Y:
Punto central del rectángulo (cota del radio X)
K:
Longitud del rectángulo
B:
(Altura) Anchura del rectángulo
R:
Bisel/redondeo – por defecto: 0
■
R>0: radio de redondeo
■
R<0: anchura del bisel
A:
Angulo del eje longitudinal del rectángulo (referencia: eje X
positivo) – por defecto: 0°
P:
Profundidad/Altura y Posición del contorno a fresar – sin
introducción: ”P” de G308
■
P<0: cajera
■
P>0: isla
I:
Diámetro de la superficie (para la limitación del corte)
■
sin introducción: ”X” en la asignación de la sección
■
”I” sobreescribe”X” en la asignación de la sección
Polígono regular G377-Geo
G377 define un polígono regular en el plano XY.
Parámetros
X,Y:
Punto central del polígono (cota del radio X)
K:
Longitud de la arista
■
K>0: longitud de la arista
■
K<0: diámetro interior
A:
Angulo de un lado del polígono (referencia: eje X positivo) –
por defecto: 0°
R:
Bisel/redondeo – por defecto: 0
■
R>0: radio de redondeo
■
R<0: anchura del bisel
P:
Profundidad/Altura y Posición del contorno a fresar – sin
introducción: ”P” de G308
■
P<0: cajera
■
P>0: isla
Q:
Número de aristas (Q ‡ 3)
I:
Diámetro de la superficie (para la limitación del corte)
■
sin introducción: ”X” en la asignación de la sección
■
”I” sobreescribe”X” en la asignación de la sección
