Eje Y 8
2.2.1 Cont
or
nos en el plano XY (superficie fr
ontal y post
er
ior)

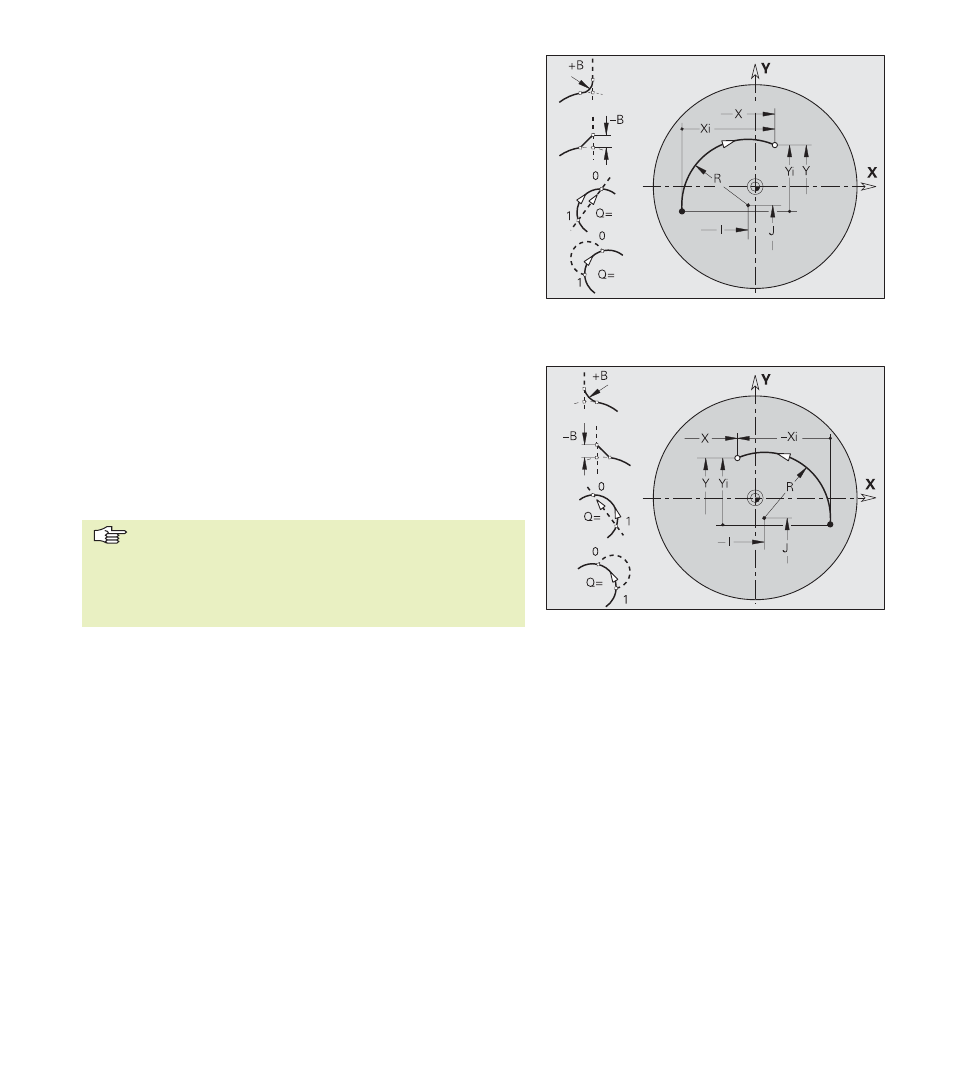

Arco de círculo G172-/G173-Geo
G172/G173 definen un arco de círculo en un contorno en el plano
XY. La dirección de giro se obtiene de la figura auxiliar.
Con ”bisel/redondeo B” se define la transición al siguiente
elemento del contorno. Cuando se indica un bisel/redondeo se
programa el punto final teórico del elemento del contorno.
”Selección del punto de intersección Q” determina el punto final
cuando el recorrido corta a un arco de círculo y el punto final no
está definido.
Parámetros
X, Y:
Punto final (cota del radio X)
I, J: Punto central (dirección I=X, dirección J=Y-; I cota del radio)
R: Radio
Q: Selección del punto de intersección – por defecto: 0
■ en la transición a una recta se tiene:
Q=0: punto de intersección próximo
Q=1: punto de intersección distante
■ en la transición a un arco de círculo se tiene:
Q=0: punto de intersección distante
Q=1: punto de intersección próximo
B: Bisel/redondeo
■ B sin introducción: transición tangente
■ B=0: transición no tangente
■ B>0: radio del redondeo
■ B<0: anchura del bisel
Programación
■ X, Y: coordenadas absolutas, incrementales,
autoretención o ”?”
■ I, J: absolutas o incrementales
■ El punto final no puede coincidir con el punto inicial
(no es un círculo completo)
G172
G173
