Eje Y 20
2.2.2 Cont
or
nos
en
el
plano
YZ (vista en planta)

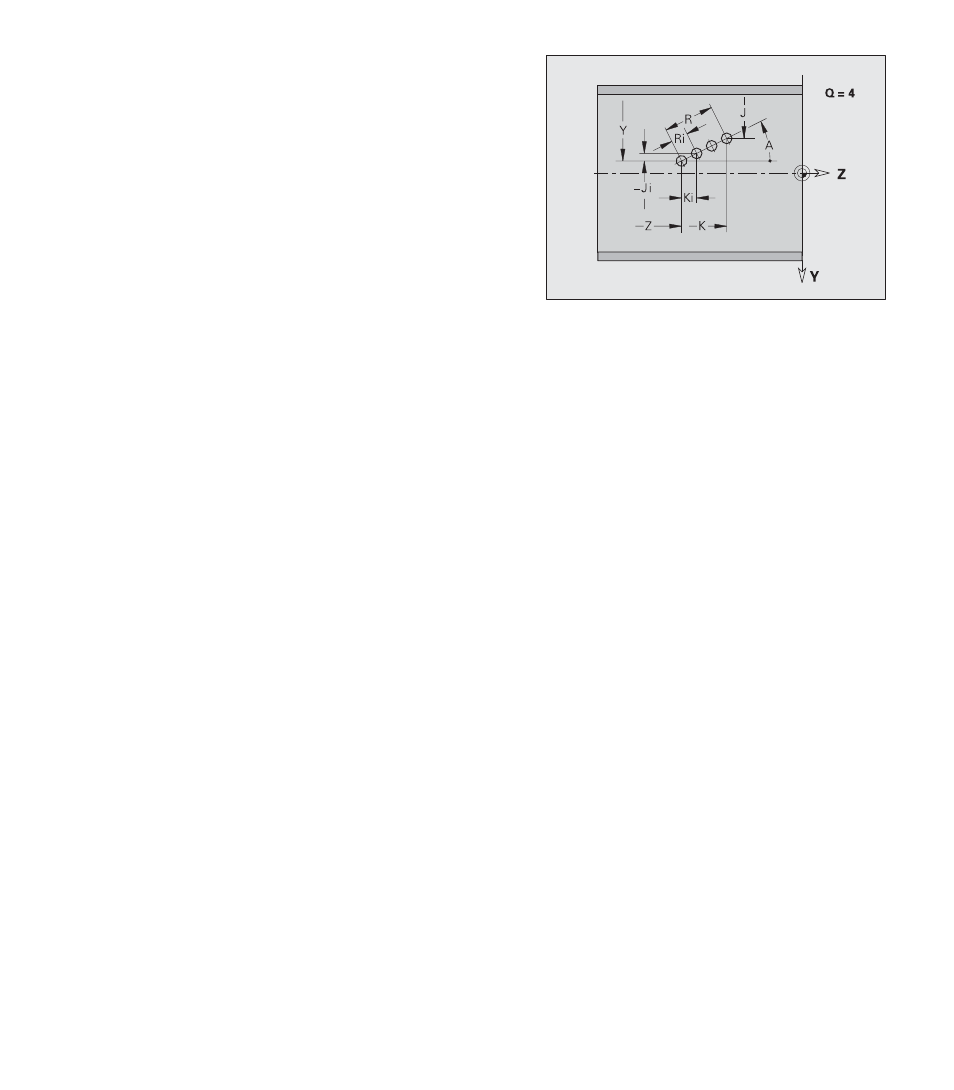

Modelo lineal en el plano YZ G481-Geo
G481 define un modelo lineal en el plano YZ. G481 actúa sobre la
figura definida en la frase siguiente (G380..385, G387).
Instrucciones de programación
■ Programar el taladro/figura en la frase sin punto central.
■ El ciclo de fresado (sección MECANIZADO) llama al taladro/figura
en la frase - no a la definición del modelo.
Parámetros
Q:
Número de figuras
Y, Z: Punto inicial del modelo
J, K: Punto final del modelo (dirección J=Y, dirección K=Z)
Ji, Ki: Distancia entre dos figuras (dirección J=Y, dirección K=Z)
R: Longitud total del modelo
Ri: Distancia entre dos figuras (distancia entre modelos)
A: Angulo del eje longitudinal del modelo (referencia: eje Z
positivo)
