Eje Y

52

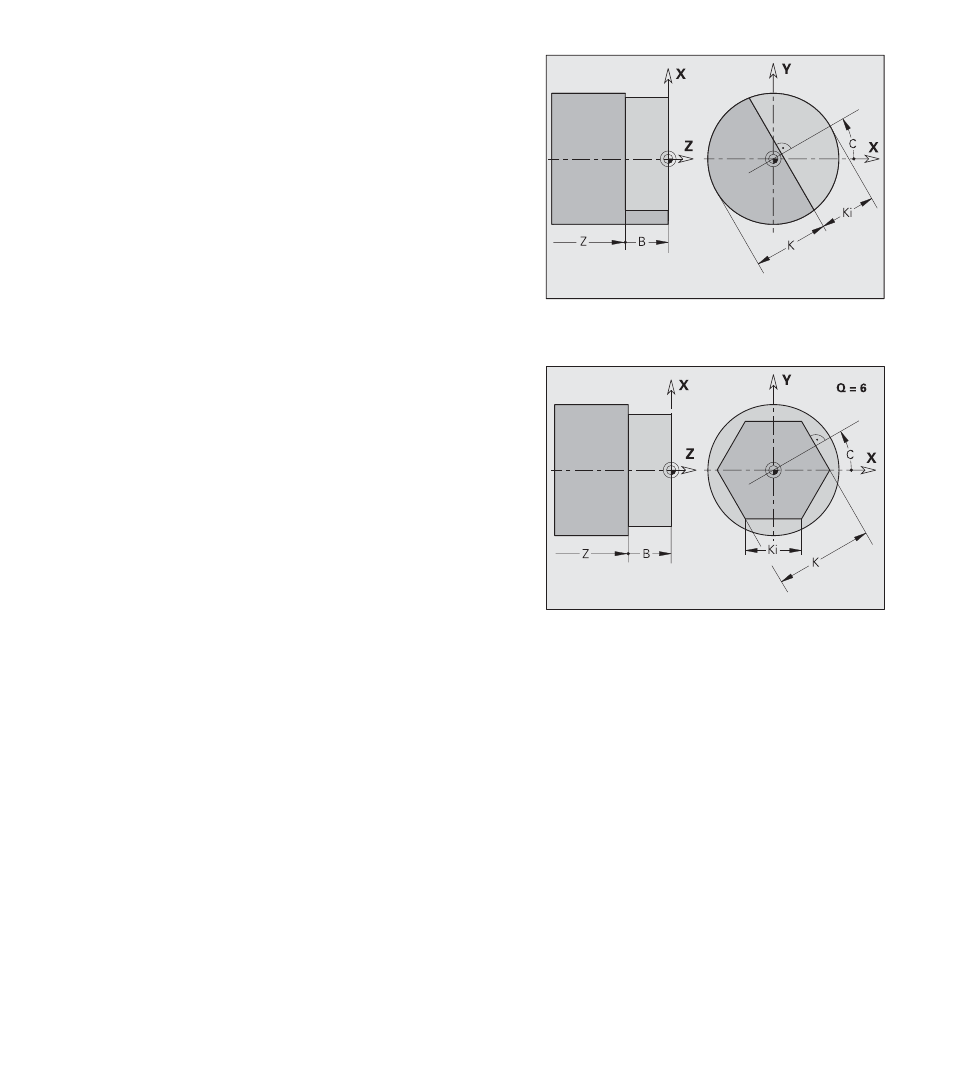

Superficies con múltiples aristas

Parámetros
Q:

Número de superficies (Q ‡ 2)

K:

SW entrecaras (diámetro interior del círculo)

Ki:

Longitud de la arista

B:

Anchura (referencia: arista de ref. Z)

■

B<0: superficie en dirección Z negativa

■

B>0: superficie en dirección Z positiva

4.1

.2 Cont

or

nos en el plano XY (superficie fr

ontal y post

er

ior)

Superficie individual

Parámetros
Ki:

Profundidad (del material a fresar)

K:

Espesor restante (material sobrante)

B:

Anchura (referencia: arista de ref. Z)

■

B<0: superficie en dirección Z negativa

■

B>0: superficie en dirección Z positiva
