Montaje de la antorcha
3-22
powermax
65/85 Manual de servicio

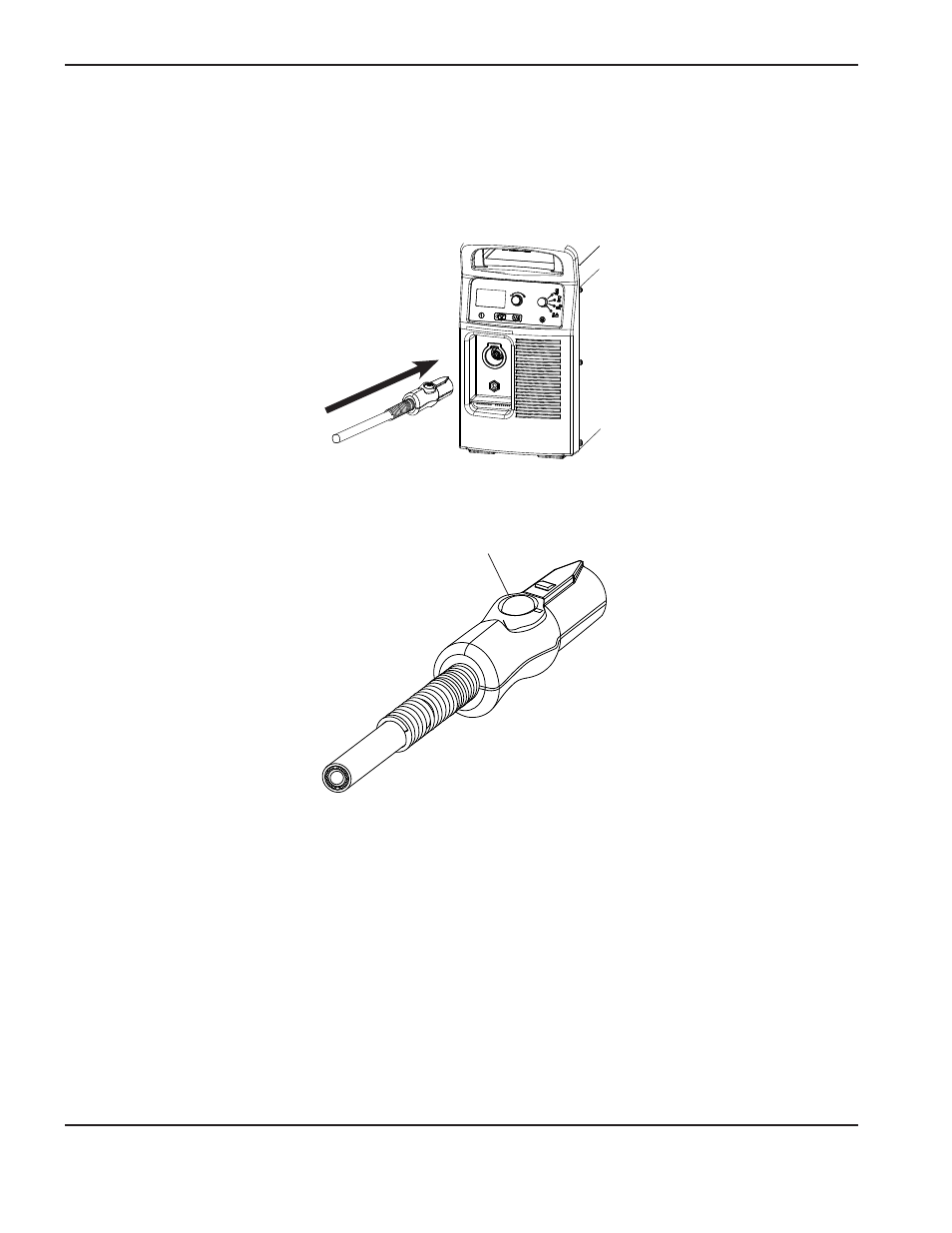

Para quitar la antorcha, oprima el botón rojo que está en el conector y sáquelo del receptáculo.
Botón rojo
conectar los cables y mangueras de la antorcha
Los sistemas Powermax65 y Powermax85 están equipados con un sistema de desconexión rápida FastConnect TM
para conectar y desconectar los cables y mangueras de las antorchas manual y mecanizada. Antes de conectar
o desconectar una antorcha, ponga el sistema en OFF (apagado). Para conectar cualquier antorcha, empuje
el conector dentro del receptáculo situado al frente de la fuente de energía.
