LocaLización de probLemas y ensayos aL sistema
5-46
powermax
65/85 Manual de servicio
Prueba 5 – circuito de transferencia indirecta (menores voltajes cc)
Síntoma: Los menores voltajes no están presentes.
Nota: Para medir el equipo encendido, llevar puestos los medios de protección individual (MPI) adecuados.
El circuito de transferencia indirecta es la fuente de menores voltajes CC a la fuente de energía. Este circuito da +3,3
VCD, +5 VCD, +24 VCD y +48 VCD.
Comprobar los voltajes como se indica en la tabla. Si el valor no cae dentro del intervalo de ±15%, llevar a cabo
el ensayo que convenga descrito más adelante en esta sección.
Voltios cc Puntos de medición (usar el chasis como negativo)
Unidades CSA Unidades CE
+48 J3 – pin 1 J5 – pin 1
+24 J1 – pin 1 J3 – pin 3
+5,0 J5 – pin 3 J7 – pin 3
+3,3 J11 – pin 4 J14 – pin 4

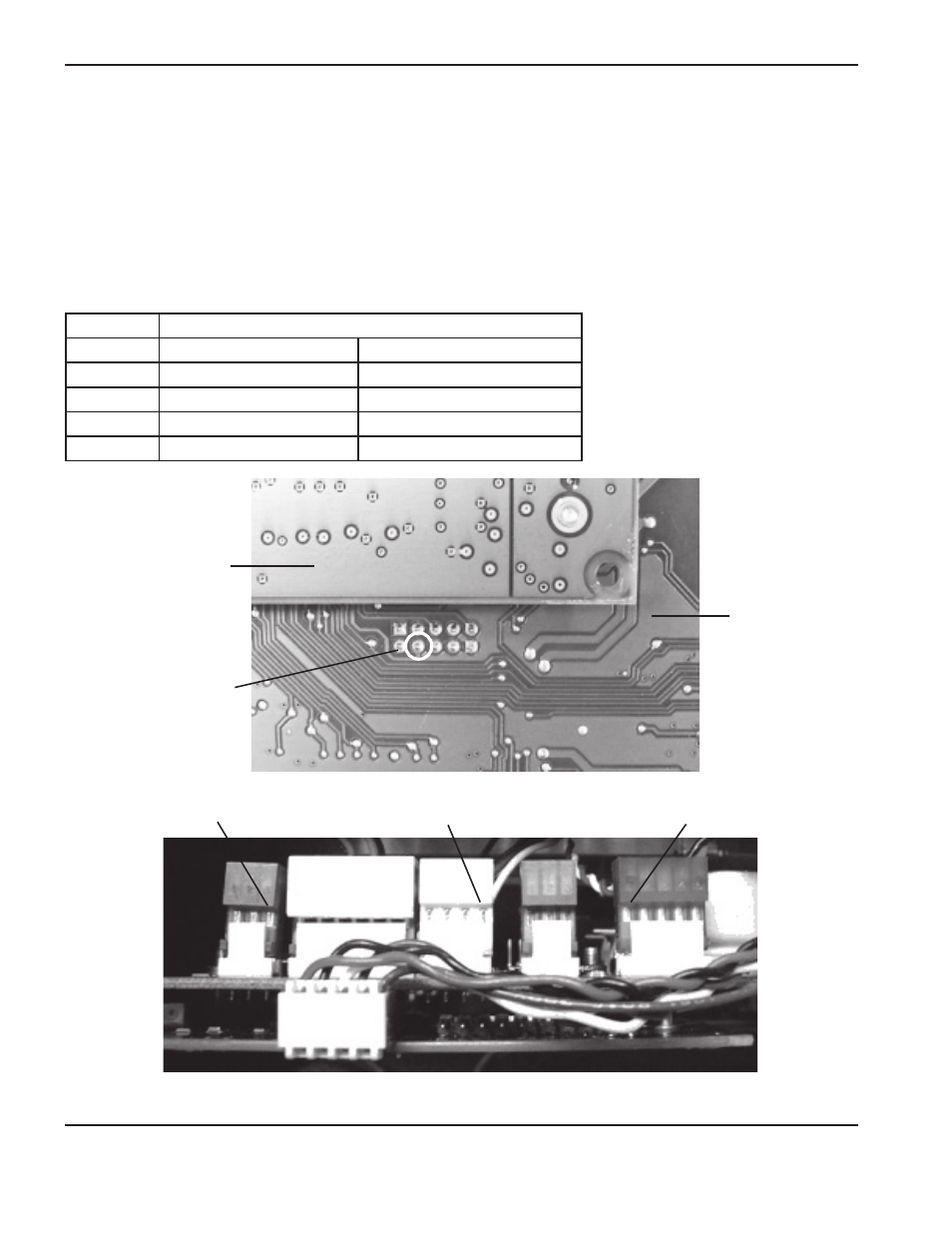

Tarjeta DSP
Pin 4 J11 (CSA),
J14 (CE)
Pin 3 J5 (CSA),
J7 (CE)
Ventilador: Pin 4
J3 (CSA), J5 (CE)
Ventilador: Pin 1
J1 (CSA), J3 (CE)
Tarjeta de alimentación
Quitarles las tapas a los conectores para acceder a los pines que están arriba,
en la parte de atrás de la tarjeta de alimentación.
