Piezas
7-4
powermax
65/85 Manual de servicio

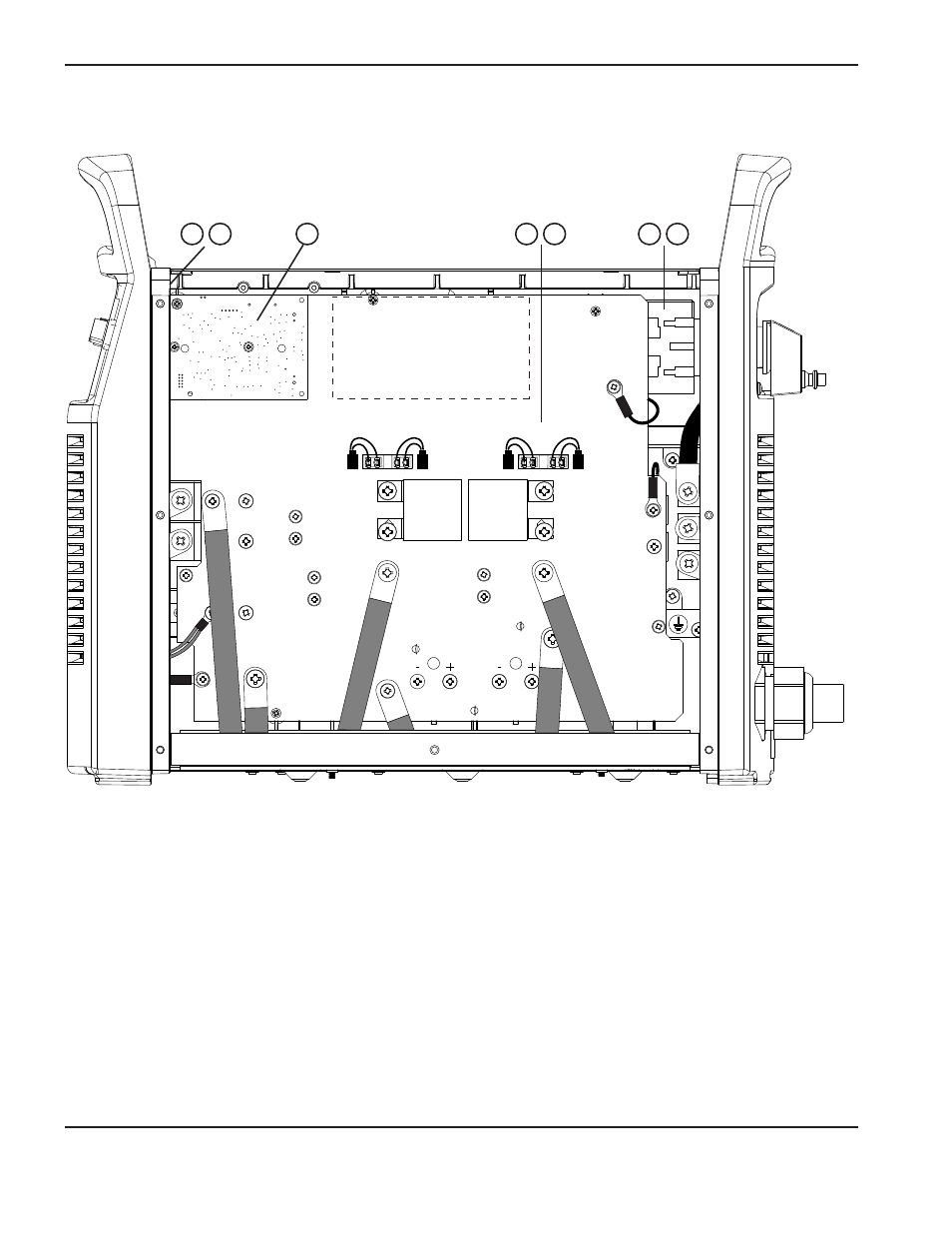

Interior, lado tarjeta de alimentación (cSA 200-600 V)
WORK
LEAD
BLK
BLK
J13
J16 J17 J18 J19
J26
J29
TP12
J28
TP10
TP11
1 2 3 4 5 6 7
componente
Número
de pieza Descripción
1 228657 Juego: tarjeta de control Powermax65
2 228658 Juego: tarjeta de control Powermax85
3 228656 Juego: tarjeta DSP Powermax65 y Powermax85
4 228659 Juego: tarjeta de alimentación Powermax65 CSA
5 228662 Juego: tarjeta de alimentación Powermax85 CSA
6 228644 Juego: interruptor de energía Powermax65 CSA
7 228655 Juego: interruptor de energía Powermax85 CSA
228690 Juego grupo de cables Powermax65 CSA
228700 Juego grupo de cables Powermax85 CSA
228705 Juego: barrera Mylar Powermax65 y Powermax85
