Reemplazo de componentes
powermax
65/85 Manual de servicio 6-31
cE 65 A
2
3
3
3
1
Nota: “3” a la izquierda

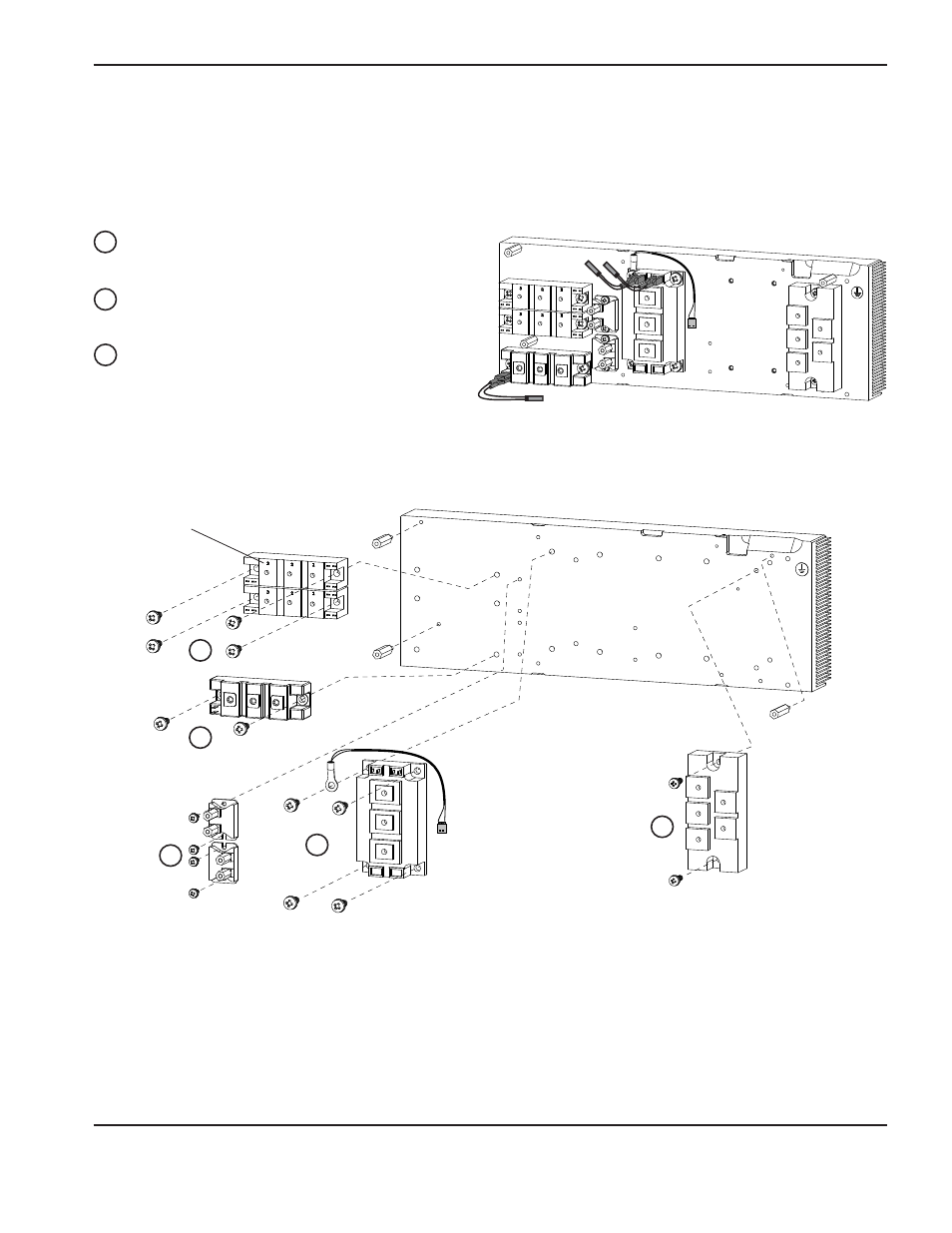

Al montar un componente en el disispador de calor, apretar primero ligeramente todos los tornillos y darles después
la torsión requerida.
Nota: Todos los tornillos son para metales, de cabeza redonda Phillips (estrella).
Torsión a 17,3 kg cm.
M4 X 10 de doble arandela (2 SEM)
Torsión a 23 kg cm.
M5 X 16 de doble arandela (2 SEM)
Torsión a 40 kg cm.
M6 X 16 de doble arandela 12,5 (2 SEM) CR TRI
1
2
3
