InstalacIón de la fuente de energía
2-14
powermax
65/85 Manual de servicio
Preparación de la alimentación de gas
La alimentación de gas puede ser con compresores o cilindros de gas comprimido. En cada tipo de alimentación
se debe utilizar un regulador de alta presión, que debe ser capaz de entregar gas a la entrada de aire de la fuente
de energía.
Si la calidad de la alimentación de gas es pobre, la velocidad de corte disminuye, la calidad de corte se deteriora,
la capacidad del espesor de corte disminuye y la duración de los consumibles se acorta. Para lograr el rendimiento
óptimo, el gas debe cumplir las especificaciones de la norma ISO 8573-1 Clase 1.2.2 (o sea, la cantidad máxima de
partículas sólidas por m 3 deberá ser: <20 000 para tamaños de partículas en el rango de 0,1 a 0,5 micras, <400 en
el rango de 0,5 a 1 micra y <10 en el rango de 1 a 5 micras). El punto de rocío máximo del vapor de agua contenido
deberá ser <-40 °C. El contenido de aceite máximo (aerosol, líquido y vapor) deberá ser inferior a 0,1 mg/m3.
filtración adicional del gas
Si las condiciones del lugar introducen humedad, aceite o cualquier otro contaminante en la línea de gas, utilice un
sistema de filtración coalescente de 3 etapas, como el juego de filtro Eliminizer (número de pieza 128647), disponible

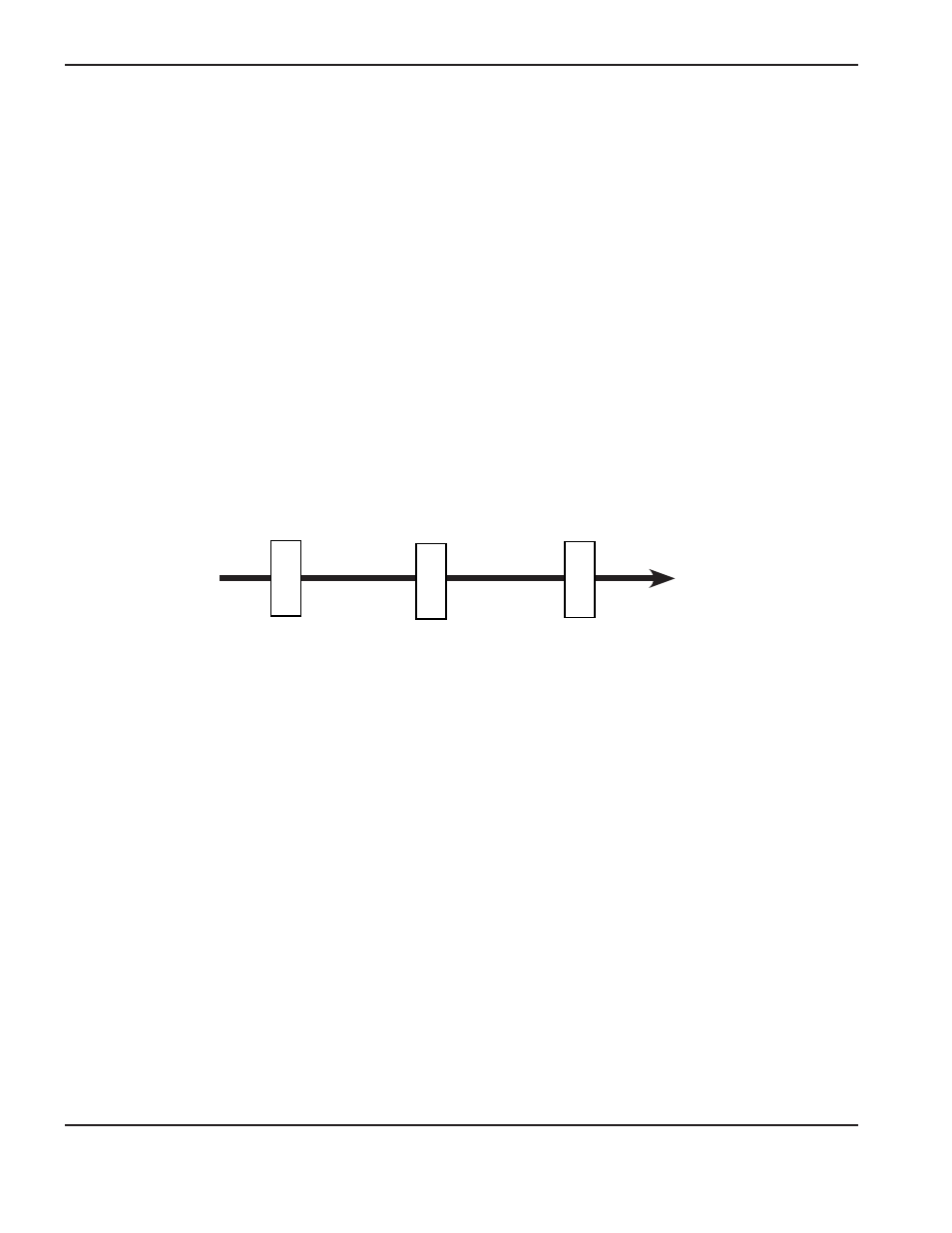

a través de los distribuidores de Hypertherm. Un sistema de filtración de 3 etapas trabaja como se indica a continuación
para limpiar los contaminantes de la alimentación de gas.
Alimentación
de gas
Powermax65
Powermax85
Filtro de partículas
y agua
Filtro
de aceite
Filtro de vapor
de aceite
El sistema de filtración deberá instalarse entre la alimentación de gas y la fuente de energía. La filtración adicional
del gas puede aumentar la presión de entrada mínima necesaria.
