LocaLización de probLemas y ensayos aL sistema
powermax
65/85 Manual de servicio 5-45
En el caso de los códigos de falla operacional 0-40-2 y 0-40-3 o las fallas de la tarjeta de alimentación
2-10-0 y 2-10-1
1. Quitar el conector del sensor de temperatura del inversor que está arriba, en la parte de atrás de la tarjeta de
alimentación (J2 en las unidades CSA y J4, en las CE).
2. Medir la resistencia entre los pines 1 y 3 del enchufe.
3. Si la el valor de la resistencia no cae en el ±15% de 10 kΩ, reemplazar el sensor de temperatura.
4. Si el valor es correcto, quitar la tarjeta DSP y medir la resistencia entre los pines 1 y 3 de la tarjeta de alimentación
con el sensor de temperatura desconectado. La resistencia deberá ser alrededor de 57,6 kΩ.
5. Si el valor es correcto, reemplazar la tarjeta DSP.
6. Si el valor es incorrecto, reemplazar la tarjeta de alimentación.

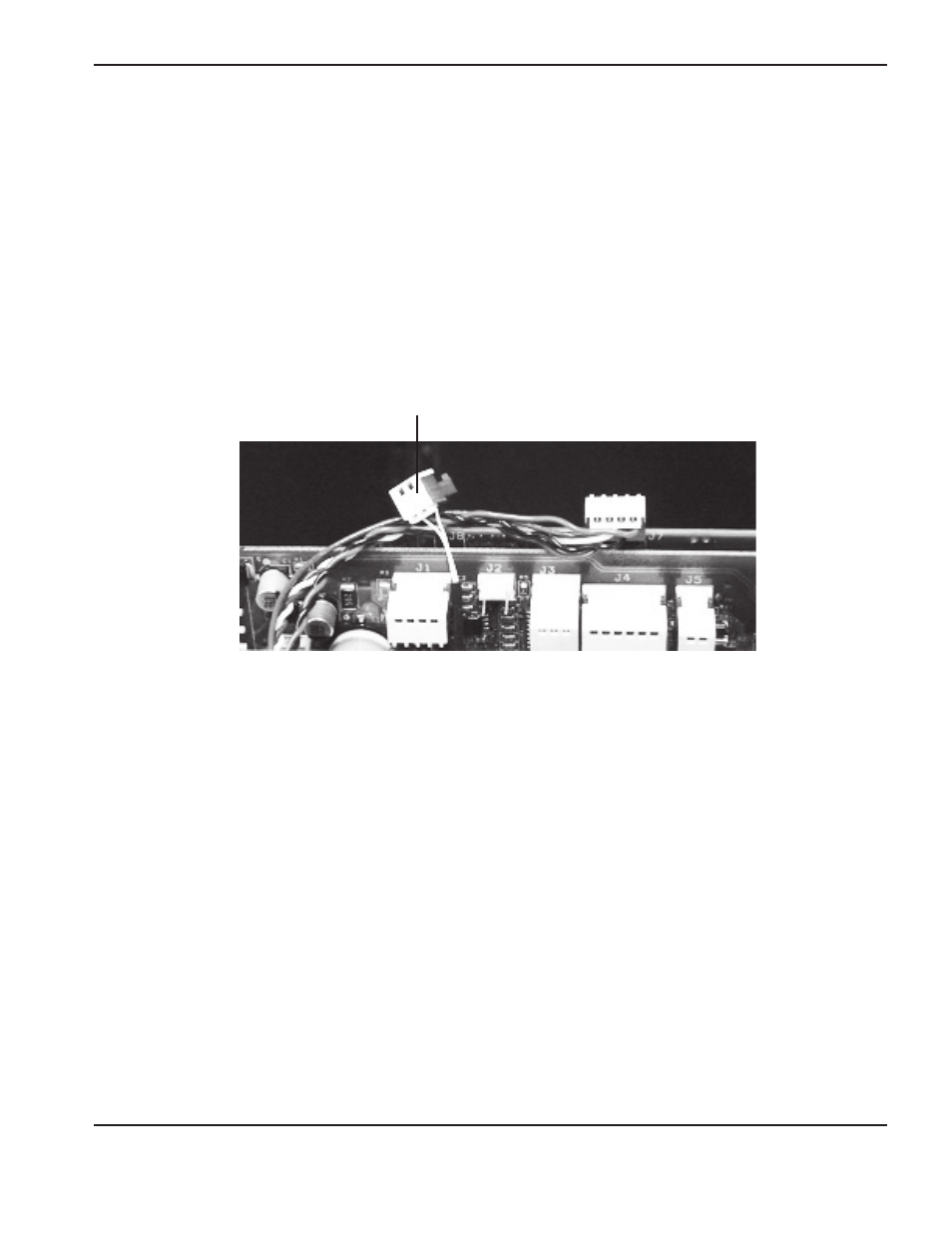

Conector del sensor de
temperatura del inversor
