LocaLización de probLemas y ensayos aL sistema
5-38
powermax
65/85 Manual de servicio
Ensayos al sistema
Prueba # Descripción códigos de falla asociados
1 Entrada de voltaje 0-60-TODOS
2 Bus CC de potencia 3-43-0
3 Puente de diodos de salida General
4 Temperatura fuera de rango 0-40-TODOS, 2-10-TODOS, 3-11-TODOS
5 Circuito de transferencia indirecta (CC a CC) 3-00-0, 3-42-TODOS, 3-43-TODOS
6 Acople de antorcha abierto 0-30-TODOS
7 Señal de arranque General, 0-51-0
8 Interruptor del sensor de capuchón de la antorcha 0-50-0
9 Regulador electrónico 0-21-0, 3-20-TODOS
10 Sensor de presión 0-12-0, 0-20-0, 2-11-TODOS
11 Ventilador 3-10-TODOS
12 Interruptor de energía auxiliar Bloqueo de seguridad no reportado al ARRANQUE
Antes de ejecutar cualquier prueba o ensayo, hacer primero una inspección interna y la comprobación de resistencia
de la prueba 2 a continuación. Estas comprobaciones solo las llevará a cabo un técnico de servicio calificado. Llevar
puestos los medios de protección individual adecuados y usar las herramientas y equipos de medición aprobados.
Antes de comprar un componente de repuesto, verifique el problema con el Servicio Técnico de Hypertherm
o la instalación de reparación de Hypertherm más cercana.

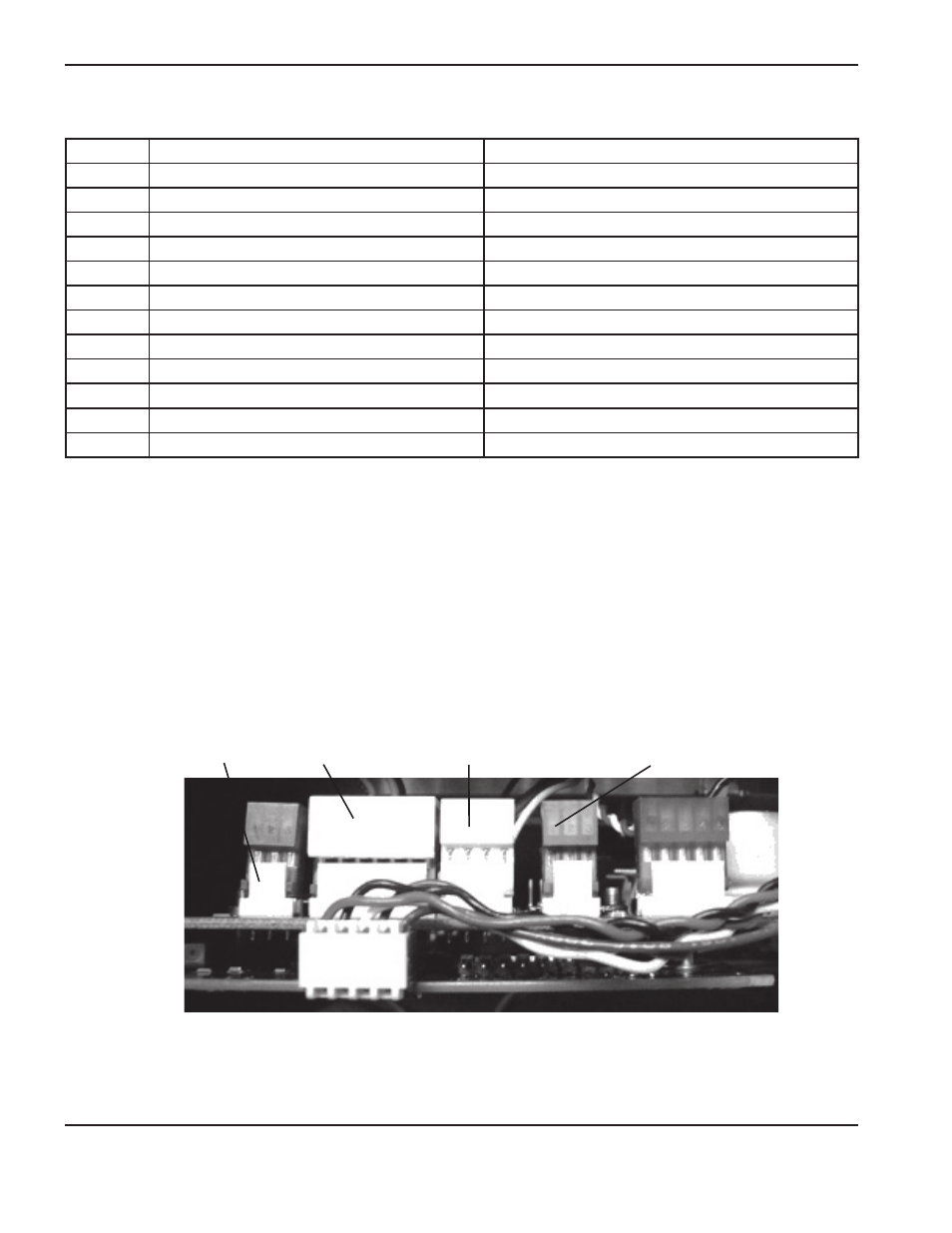

Algunos conectores vienen con una tapa blanca que hay que quitarla para acceder a los puntos de medición. La figura
a continuación muestra ejemplos de los conectores situados en la parte de arriba de la tarjeta de alimentación. Puede
levantar la mayoría de las tapas con la uña del pulgar. No obstante, necesitará usar un pequeño destornillador plano
para levantar con cuidado algunas de las tapas. Tenga cuidado de no doblar o romper los conectores.
Sensor de presión
J5 (CSA), J7 (CE)
Ventilador
J3 (CSA), J5 (CE)
Regulador electrónico
J4 (CSA), J6 (CE)
Sensor de temperatura
inversor J2 (CSA), J4 (CE)
