LocaLización de probLemas y ensayos aL sistema
powermax
65/85 Manual de servicio 5-49
Poner la energía en OFF (apagado) antes de seguir.
Si el valor de la resistencia es siempre inferior a 100 Ω, quitar la antorcha y comprobar de nuevo la resistencia.
Si el valor sigue siendo inferior a 100 Ω:
• Usar un medidor de IGBT para comprobar que el IGBT del arco piloto no esté en corto.
• Reemplazar el IGBT del arco piloto si está en corto.
Si la resistencia es siempre superior a 100 Ω:
• Reemplazar todos los consumibles y volver a medir.
• Si la resistencia es correcta (< 100 Ω), los consumibles que se quitaron estaban malos.
• Si la resistencia sigue siendo superior a 100 Ω, medir la resistencia de la antorcha, entre los cables del arco
piloto (pin 1 ó 2) y la potencia negativa del arco (conexión del centro).
• Si la resistencia sigue siendo muy alta, reemplace la antorcha y los conductos y mangueras.
Nota: el capuchón de retención deberá ajustar pero no estar demasiado apretado.
Todos los valores deben caer dentro del ±15%.
Comprobar el funcionamiento del IGBT del arco piloto:
• Poner la máquina en OFF (apagado) y desconectar la energía.
• Instalar un cable puente entre el cable de masa (J6 en las CSA, J27 en las CE) y el IGBT del arco piloto
(los dos cables negros).
• Volver a conectar la energía y poner en ON (encendido) la máquina.
• Tratar de disparar la antorcha.
• Si la antorcha se enciende, reemplazar el IGBT del arco piloto.
WORK
LEAD
J26
J28

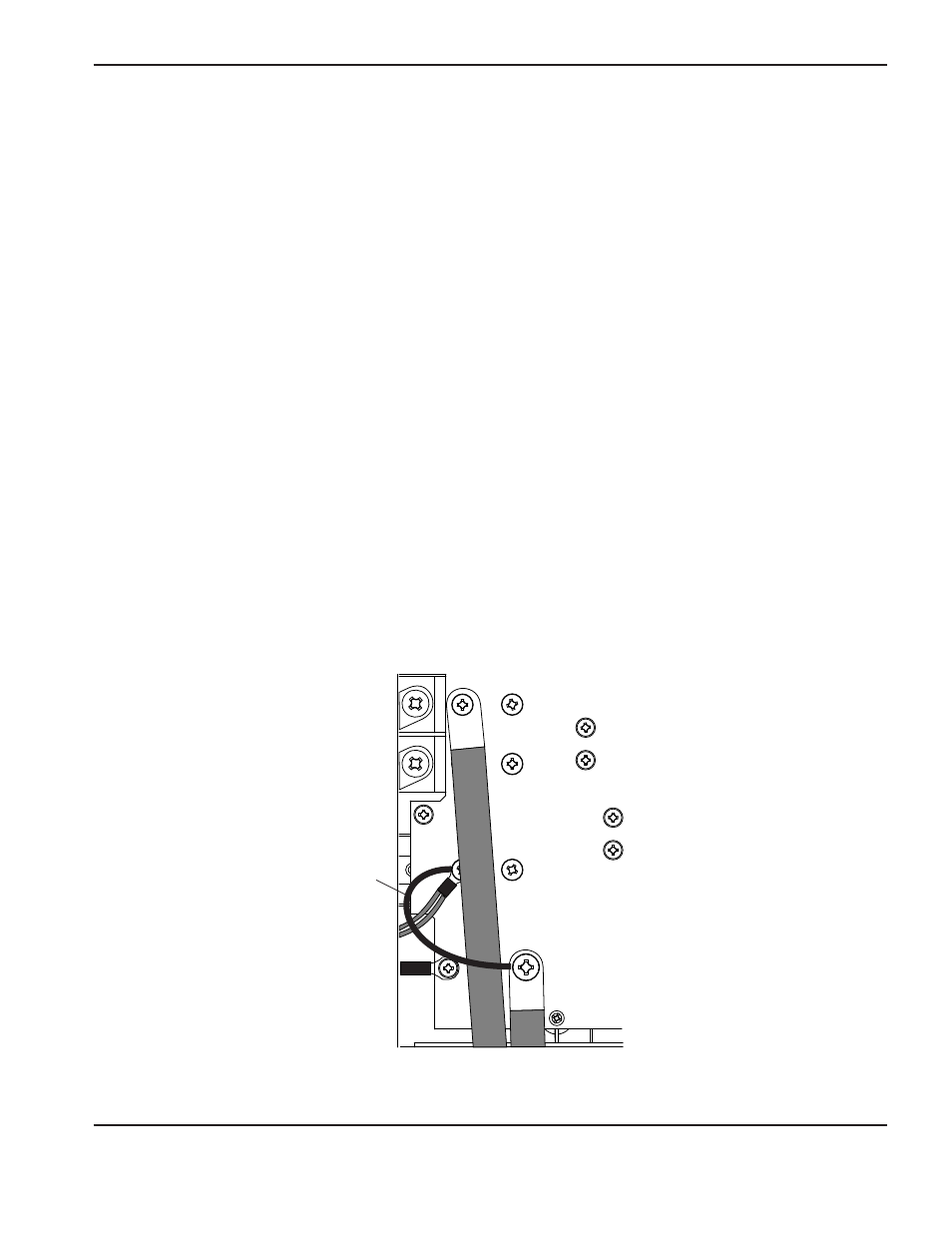

Instalar el puente
de prueba aquí
