Reemplazo de componentes
6-10
powermax
65/85 Manual de servicio
Reemplazar el cable de alimentación (cSA 200 – 480 V monofásico)
Para conectar su sistema Powermax a la energía monofásica, necesitará instalar un cable de alimentación correcto.

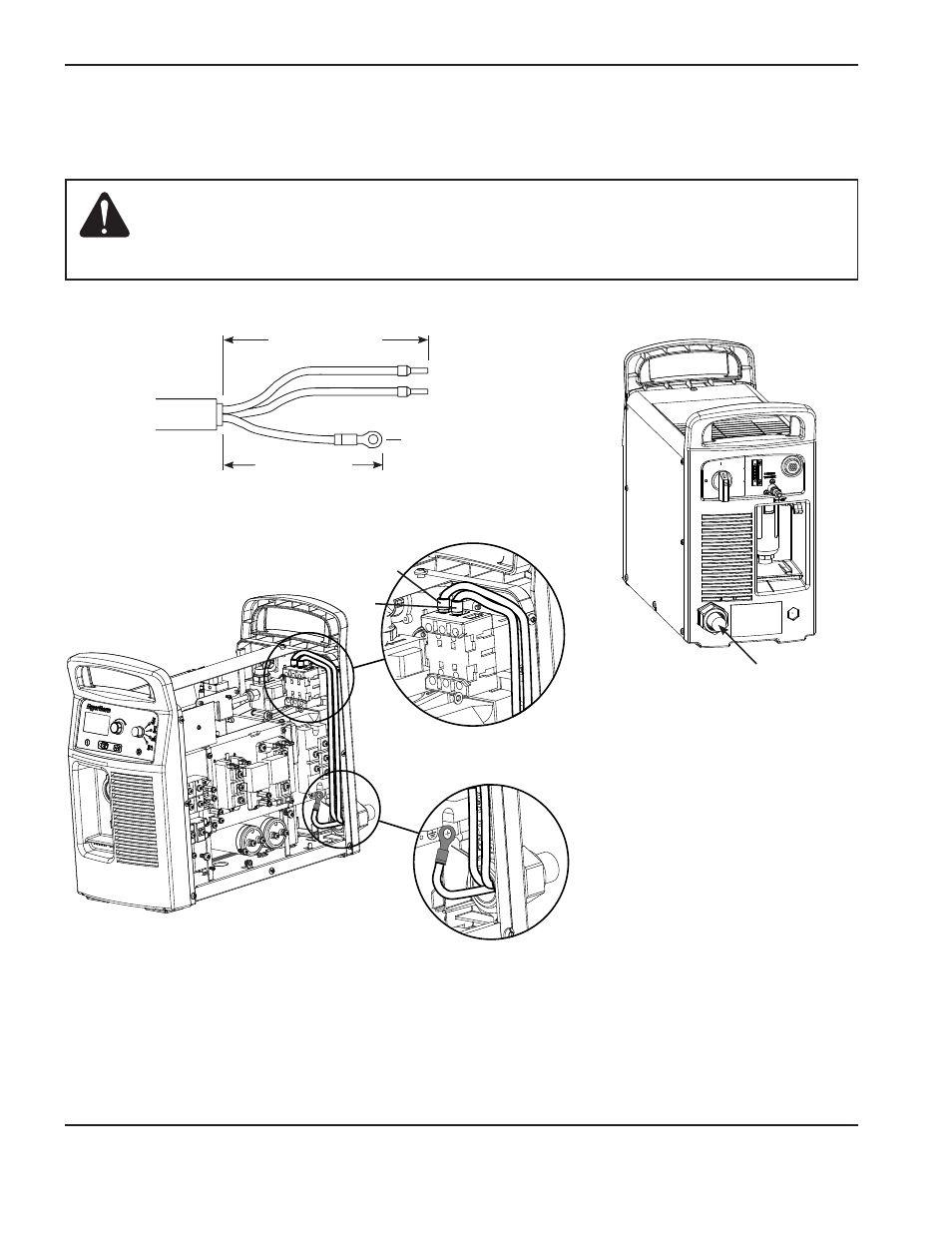

Pele y prepare los alambres del cable de alimentación como se muestra abajo.
L1
L2
Tierra
#10
368 mm
152 mm
L1
L2
Interruptor de energía
Tornillo de tierra
Pasar el cable a través del
pasacables y apretarlo
Precaución: Al usar el Powermax85 modelo cSA con fuente de energía monofásica
(el modelo cE es trifásico solamente), reemplace el cable de alimentación
suministrado por otro de 16 mm 2 , de 3 alambres. Debe ser un electricista
certificado el que conecte el cable de alimentación.
Instalarle un enchufe al cable de alimentación (cSA)
Utilizar un enchufe que cumpla los códigos de electricidad locales y nacionales. Debe ser un electricista certificado
el que conecte el enchufe al cable de alimentación.
