LocaLización de probLemas y ensayos aL sistema
powermax
65/85 Manual de servicio 5-39
BLK
BLK
J13

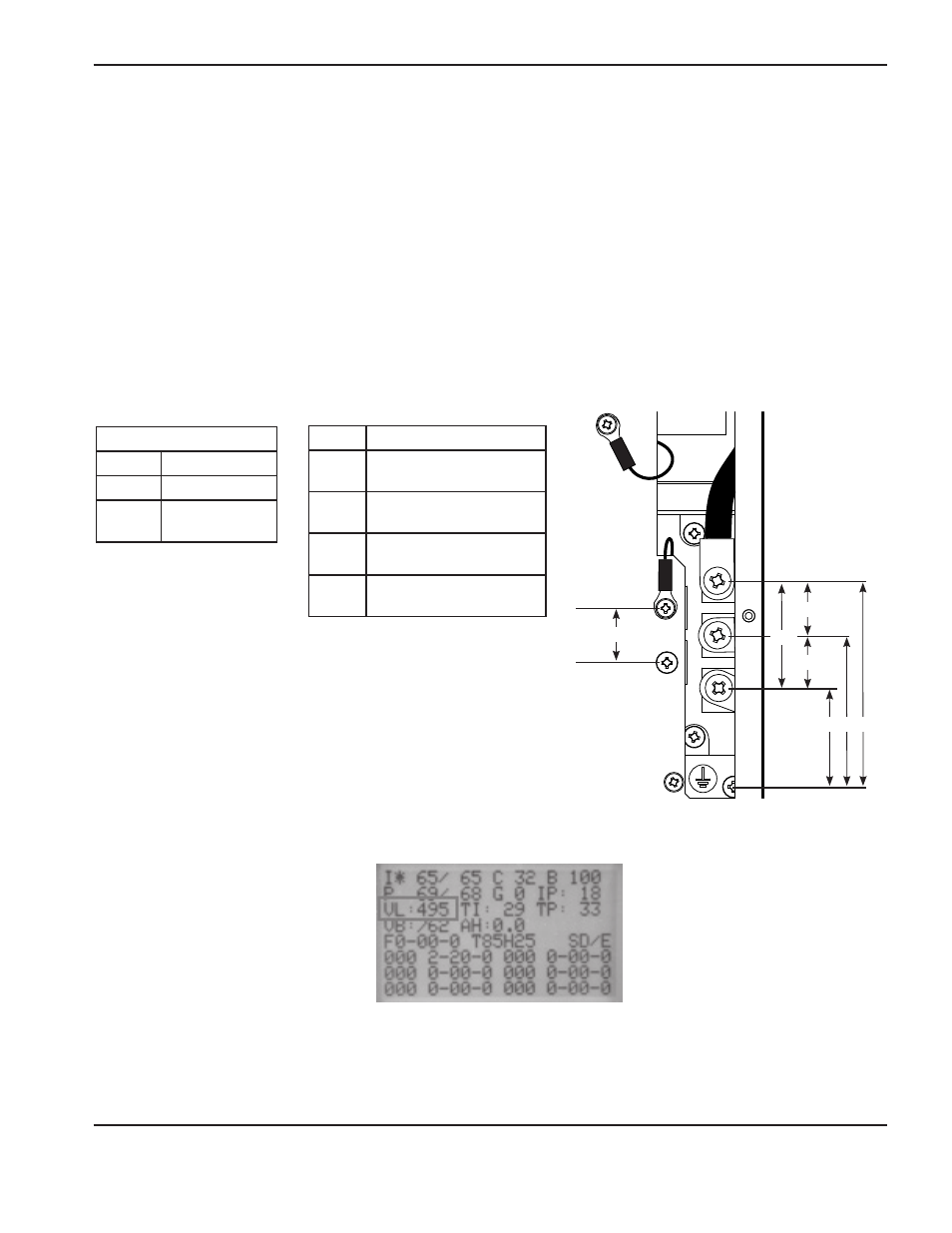

Prueba 1 – entrada de voltaje
Síntoma: falla de voltaje (0-60-0, -1 ó -2)
• Comprobar el voltaje de línea en el interruptor de energía (S1).
• Comprobar el voltaje a la entrada del puente de diodos.
- El voltaje CA entre 2 cables cualquiera de entrada deberá ser igual al voltaje de línea.
• Si el voltaje que llega al interruptor de energía es el debido y el del diodo de entrada está bajo,
reemplace el interruptor de energía.
• Comprobar el voltaje de salida del puente de diodos de entrada.
- VCD de salida = voltaje de línea x 1,414 VCD.
Nota: Todos los valores deben caer dentro del ±15%.
Trifásico
L1 Negro (CSA)
Marrón (CE)
L2 Blanco (CSA)
Negro (CE)
L3 Rojo (CSA)
Gris (CE)
Tierra
física
Verde (CSA)
Verde/amarillo (CE)
VL
VL/1,732
VL
VL
VL X 1,414
• Si hay una falla y el valor a la salida del puente de diodos es correcto:
- mostrar la pantalla de servicio y confirmar que el valor de la referencia “VL” dé el voltaje de línea CA ±15%.
VL = voltaje línea de alimentación
• Si hay una falla y el valor de referencia “VL” es correcto:
- verificar la tarjeta DSP reemplazándola con otra que se sepa está buena.
- si el problema no está en la tarjeta DSP, reemplazar la tarjeta de alimentación y el IGBT CFP
(solo en las unidades CSA).
Monofásico
L Negro (CSA)
N Blanco (CSA)
Tierra
física
Verde (CSA)
