LocaLización de probLemas y ensayos aL sistema
5-44
powermax
65/85 Manual de servicio
En el caso de los códigos de falla 0-40-0 y 0-40-1 o las fallas de la tarjeta de alimentación 3-11-0 y 3-11-1
(cSA solamente)
1. Quitarle el conector (J6) al sensor de temperatura del CFP de la tarjeta de alimentación.
2. Comprobar la resistencia entre los pines 1 y 2 del enchufe. La resistencia deberá ser alrededor de 5,5 kΩ.
3. Si la resistencia da mal, reemplazar el IGBT del CFP, los cables de manejo de compuerta y el cable del sensor de
temperatura CFP.
4. Si el valor es correcto, medir la resistencia entre los pines 1 y 2 de la tarjeta de alimentación con el sensor
de temperatura desconectado. La resistencia deberá ser alrededor de 4,7 kΩ.
5. Si el valor es correcto, reemplazar la tarjeta DSP.
6. Si el valor es incorrecto, reemplazar la tarjeta de alimentación.
BLK
BLK
J13
J16 J17 J18 J19

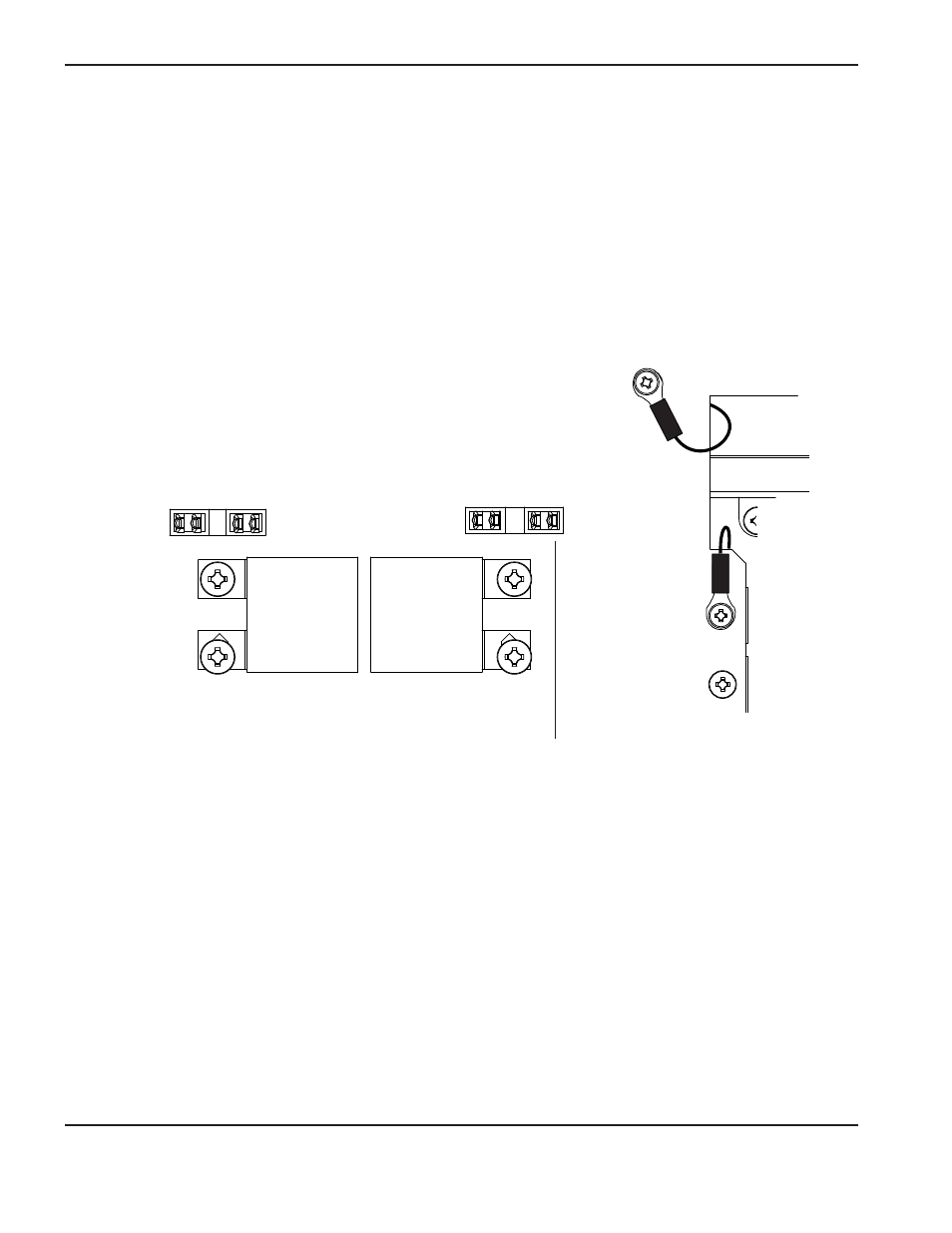

Conexión del sensor de temperatura del CFP
