LocaLización de probLemas y ensayos aL sistema
powermax
65/85 Manual de servicio 5-11

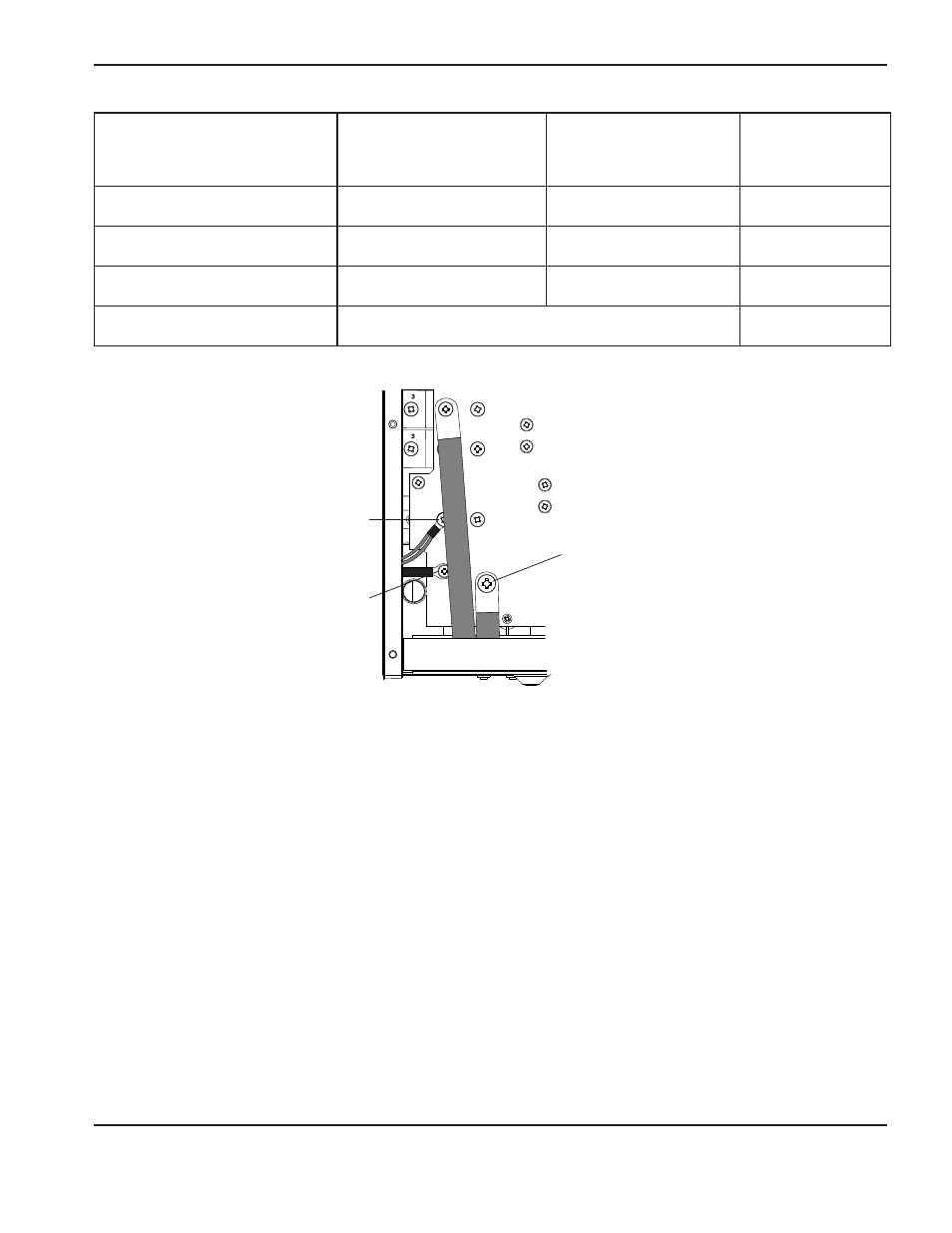

Medir la resistencia entre
Ubicación en la tarjeta de
alimentación cSA
200 – 600 V
Ubicación en la tarjeta
de alimentación cE
400 V
Valores
aproximados
El cable de masa y la boquilla J26 y el cable negro J27 y el cable negro 230 KΩ
El cable de masa y el electrodo J26 y el cable rojo J27 y el cable rojo 15 KΩ
El electrodo y la boquilla cable rojo y cable negro cable rojo y cable negro 230 KΩ
La salida a tierra > 20 MΩ
Si no hay problemas en la inspección visual o en el chequeo inicial de las resistencias y la fuente de energía todavía no
funciona como debe, consulte la Guía de localización de problemas.
Nota: La Guía de localización de problemas da las causas y soluciones más probables. Analice el diagrama
eléctrico y comprenda la teoría de operación antes de la localización de problemas. Antes de comprar cualquier
componente de repuesto, verifique el problema con el Servicio Técnico de Hypertherm o la instalación de
reparación de Hypertherm más cercana.
Cable negro
Cable rojo
CSA J28
CE J29
CSA J26
CE J27
WORK
LEAD
