Reemplazo de componentes
powermax
65/85 Manual de servicio 6-27
Reemplazar el panel de control
1. Poner la energía en OFF (apagado), desconectar el cable de alimentación y la alimentación de gas.
2. Quitarle la cubierta y la barrera Mylar a la fuente de energía. Consultar el acápite 6-2 Quitar y volver a poner la
cubierta y la barrera Mylar® de la fuente de energía en la página.
3. Quitarle el fleje a la parte de arriba de la fuente de energía levantándolo verticalmente. El fleje sostiene juntos
los dos paneles laterales.
4. Quitarle al panel frontal la perilla de ajuste y la perilla del interruptor de modo de operación halándolos hacia afuera.
5. Separar con cuidado la parte de arriba del panel frontal del cuerpo de la fuente de energía. El panel frontal todavía
está sujeto por la parte de abajo a la fuente de energía y solo puede moverse un reducido espacio.

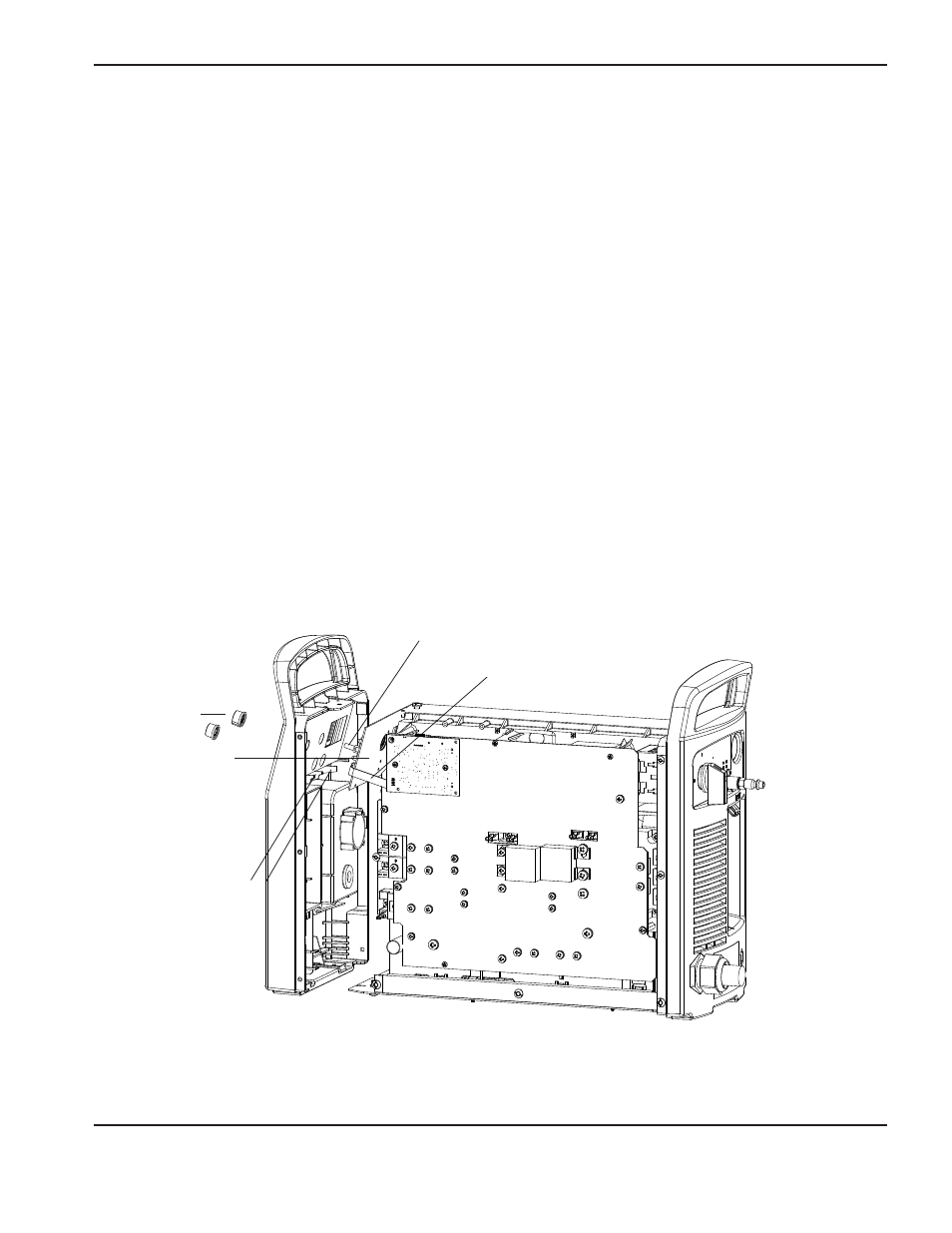

Nota: A modo de aclaración, la figura a continuación muestra el panel frontal separado de la base. Para facilitar
el acceso a los componentes, se pueden desenroscar los dos tornillos de la base y separar de ella el panel
frontal.
6. Con un destornillador Phillips #1, desenroscar los tres tornillos que sujetan el panel de control al panel frontal.
Hay dos tornillos en la parte de arriba del panel de control, uno en cada extremo. El tercer tornillo está por el borde
de abajo del panel de control, en el centro.
7. Sacar con cuidado el panel de control por la parte de atrás del panel frontal hacia el lado de la tarjeta de
alimentación de la fuente de energía.
8. Desconectar el cable de cinta del panel de control viejo y poner este último aparte.
Perilla
Panel de control
Pestañas plásticas
Cable de cinta
Espiga en el panel de control
