LocaLización de probLemas y ensayos aL sistema
powermax
65/85 Manual de servicio 5-41
WORK
LEAD
J13
J2 J1
J18 J19
J27
J30
J23
J24
TP13
J29
TP11
TP12
WORK
LEAD
BLK
BLK
J13
J16 J17 J18 J19
J26
TP12
J28
TP10
TP11

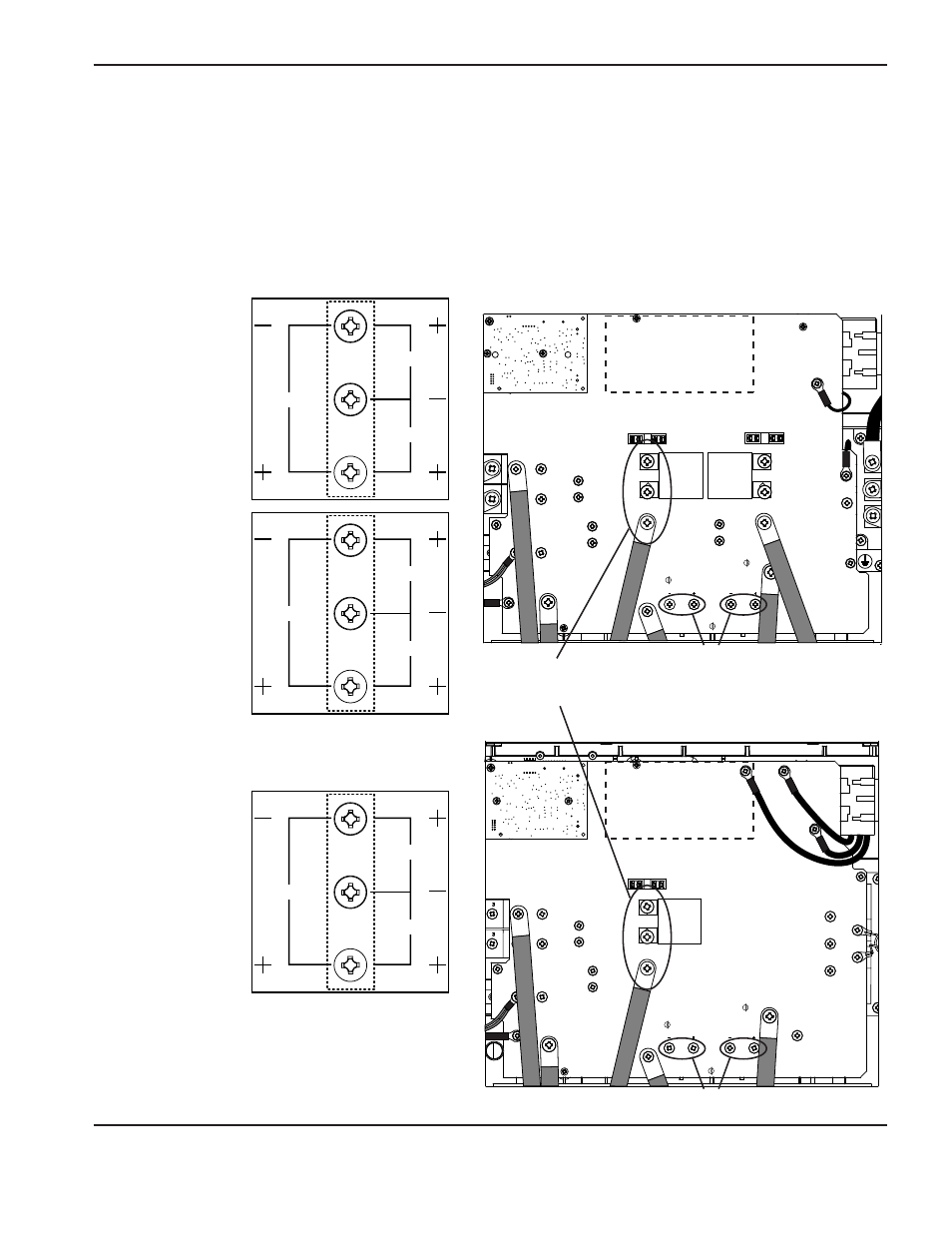

chequeo de voltaje
Todos los voltajes deben medirse con la potencia de alimentación conectada y la máquina en ON (encendida).
Nota: Para medir el equipo encendido, llevar puestos los medios de protección individual (MPI) adecuados.
Todos los valores deben caer dentro del ±15%.
• Comprobar los voltajes del IGBT inversor como se indica a continuación.
• El voltaje medido en los supercapacitores (la mitad del voltaje de bus o el menor valor de todos los anteriores)
deberá ser igual antes y durante la operación de la antorcha.
375 VCD
Supercapacitores
Supercapacitores
Módulo IGBT
inversor
425 VCD
280 VCD
750 VCD
850 VCD
560 VCD
375 VCD
425 VCD
280 VCD
Entrada
200 – 480 VcA cSA
Entrada
600 VcA cSA
Entrada
400 VcA cE
cSA
cE
