Preparación del IGBT para la medición
Antes de comprobar con el medidor de IGBT Hypertherm, conecte los cables de medida de diferentes colores al IGBT
como se muestra a continuación.
Nota: Para poder medir el IGBT hay que aislarlo de todos los circuitos. Si el IGBT está instalado en una fuente
de energía, para la comprobación, quítele primero la tarjeta de alimentación y todas la conexiones de
cables y mangueras.

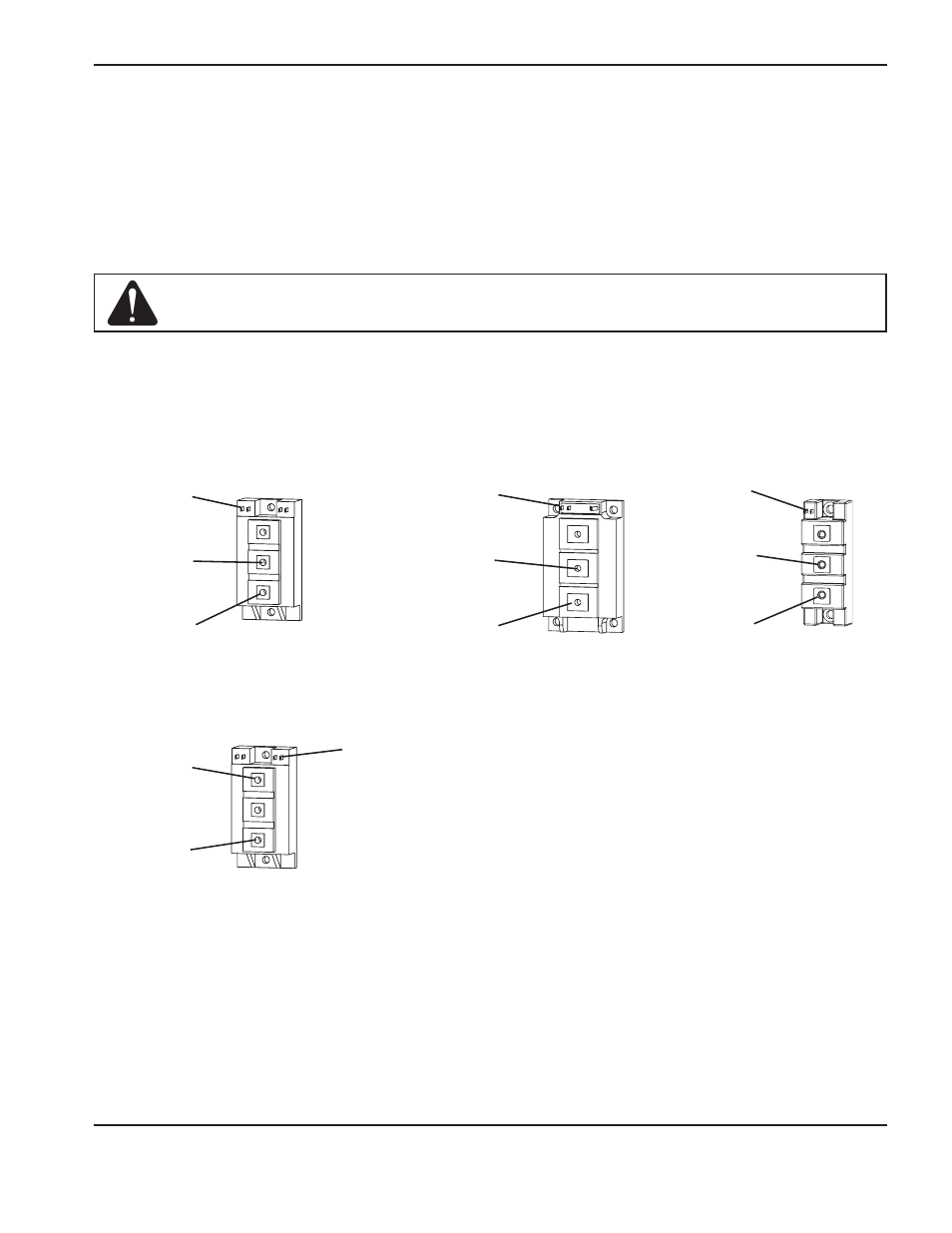

Las imágenes de abajo representan tres de las configuraciones más comunes de un IGBT. Cada conexión del IGBT se
rotulará con una abreviatura. Se rotularán como C, E, G o 1, 2, 3 y llevarán un diagrama eléctrico que muestre
la numeración y las funciones de los pines.
Cable de
medida amarillo
Compuerta 2 (G2)
Cable de
medida negro
Emisor 2 (E2)
Cable de
medida rojo
Colector 2 (C2)
Prueba 1 IGBT,
inversor
Cable de
medida amarillo
Compuerta (G)
Cable de
medida negro
Emisor (E)
Cable de
medida rojo
Colector (C)
IGBT, CFP (corrector
de factor de potencia)
Cable de
medida amarillo
Compuerta (G)
Cable de
medida rojo
Colector (C)
Cable de
medida negro
Emisor (E)
IGBT, arco piloto
Prueba 2 IGBT,
inversor
Cable de
medida amarillo
Compuerta 1 (G1)
Cable de
medida rojo
Colector 1 (C1)
Cable de
medida negro
Emisor 1 (E1)
Precaución: No aislar el IGBT puede dar lugar a lecturas falsas y/o dañar el medidor de IGBT.
