Reemplazo de componentes
6-2
powermax
65/85
Manual de servicio
Quitarle la cubierta y la barrera Mylar a la fuente de energía
Quitar y volver a poner la cubierta y la barrera Mylar
®
de la fuente
de energía
Para reemplazar los componentes interiores, es necesario quitarle y volverle a poner la cubierta y la barrera Mylar
a la fuente de energía. Estos procedimientos se describen en esta sección.

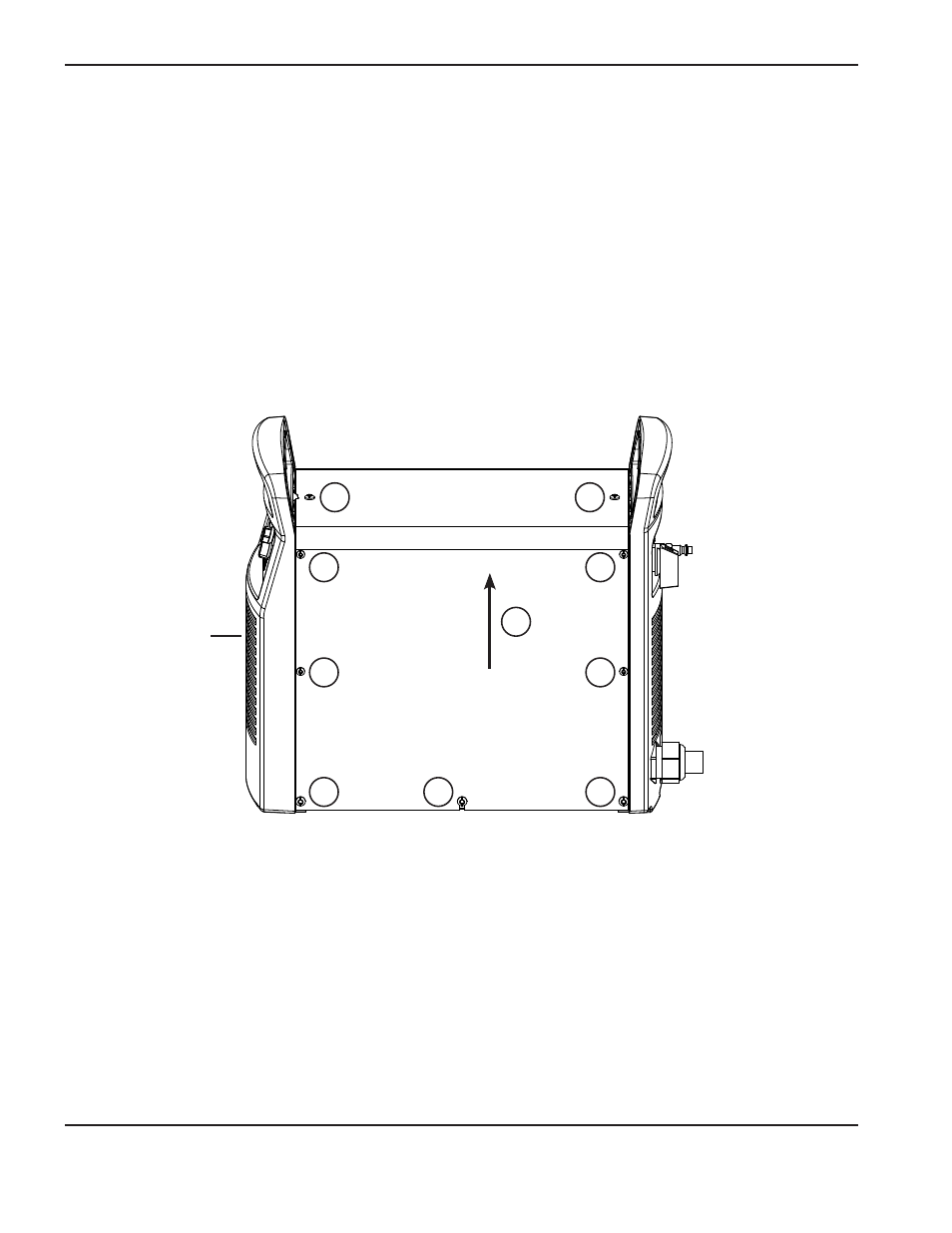

Frente de la fuente
de energía
1. Poner la energía en OFF (apagado), desconectar el cable de alimentación y la alimentación de gas.
2. Con ayuda de un destornillador con punta T15 en estrella o un destornillador plano, quitarle los 8 pequeños
tornillos (2) a la cubierta de la fuente de energía.
3. Con ayuda de un destornillador con punta T20 en estrella o un destornillador plano, quitarle los 8 tornillos largos (1)
a la cubierta de la fuente de energía.
4. Levantar la cubierta (3) de la fuente de energía.
1
1
1
2
2
1
2
2
1
3
5. Quitarle la barrera Mylar al lateral de la tarjeta de alimentación de la fuente de energía. La barrera Mylar es flexible
y puede doblarse ligeramente al sacarla.
