Reemplazo de componentes
powermax
65/85 Manual de servicio 6-7

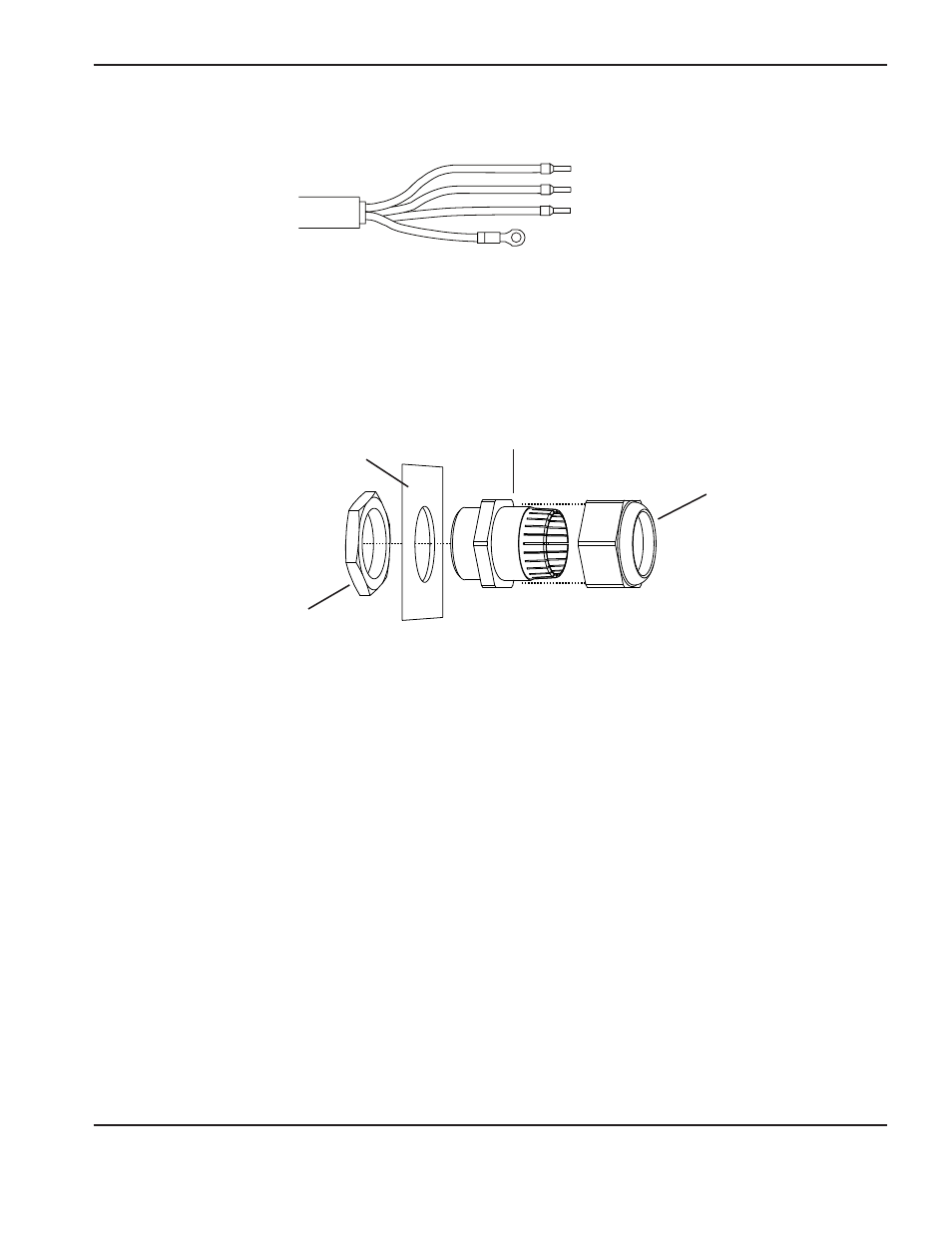

Tuerca de retención
del pasacables
Pasacables
Panel trasero de la fuente
de energía
Tuerca del pasacables dentro
de la fuente de energía
L1 Negro
Blanco
Rojo
Verde
L2
L3
#10
1. Pasar la tuerca de retención del pasacables por encima de los alambres del nuevo cable de alimentación y correrla
a lo largo del cable.
2. Si va a reemplazar el pasacables viejo:
a. Pasar el nuevo pasacables por el orificio del panel frontal de la fuente de energía.
b. Sujetar el pasacables por dentro de la fuente de energía con la tuerca del nuevo pasacables.
Apretar la tuerca a mano y, después, apretarla un poco más.
Instalar el nuevo cable de alimentación trifásico (modelo cSA)
3. Pasar los alambres del nuevo cable de alimentación por el pasacables del panel frontal.
4. Correr los alambres negro, blanco y rojo hasta la parte de arriba del interruptor de energía.
5. Insertar los conectores de cables en la parte de arriba del interruptor de energía y usar un destornillador Phillips #2
para apretar los tornillos de fijación a 11,5 kg cm. Consultar los colores correctos a usar en la figura anterior.
“L1”, “L2” y “L3” están marcados encima de cada tornillo de ajuste del interruptor de energía.
6. Sujetar el cable verde de tierra al disipador de calor con un destornillador Phillips, y apretarlo a 23,0 kg cm con
la arandela de estrella entre el terminal de anillo y el disipador de calor.
7. Enderezar los alambres en la canal del lado del panel lateral, sin que estorben la tarjeta de alimentación. Una vez
que los alambres estén en su lugar, apretar la tuerca de retención del pasacables para sujetar el nuevo cable
de alimentación.
Tierra
