LocaLización de probLemas y ensayos aL sistema
5-16
powermax
65/85 Manual de servicio
Prueba a dispositivo IGBT con un medidor no Hypertherm
El dispositivo medidor mostrado en el acápite 5-15 Esquema eléctrico para construir un medidor de IGBT tiene un LED
y un pulsador que se usan de conjunto para llevar a cabo dos pruebas.
Nota: Para poder medir el IGBT hay que aislarlo de todos los circuitos. Si el IGBT está instalado en una fuente
de energía, para la comprobación, quítele primero la tarjeta de alimentación y todas la conexiones de
cables y mangueras.
1. Buscar rajaduras o marcas negras en el IGBT. Reemplazarlo si está dañado.
2. Verificar que la pila de 9 V mida más de (>) 8,0 V.

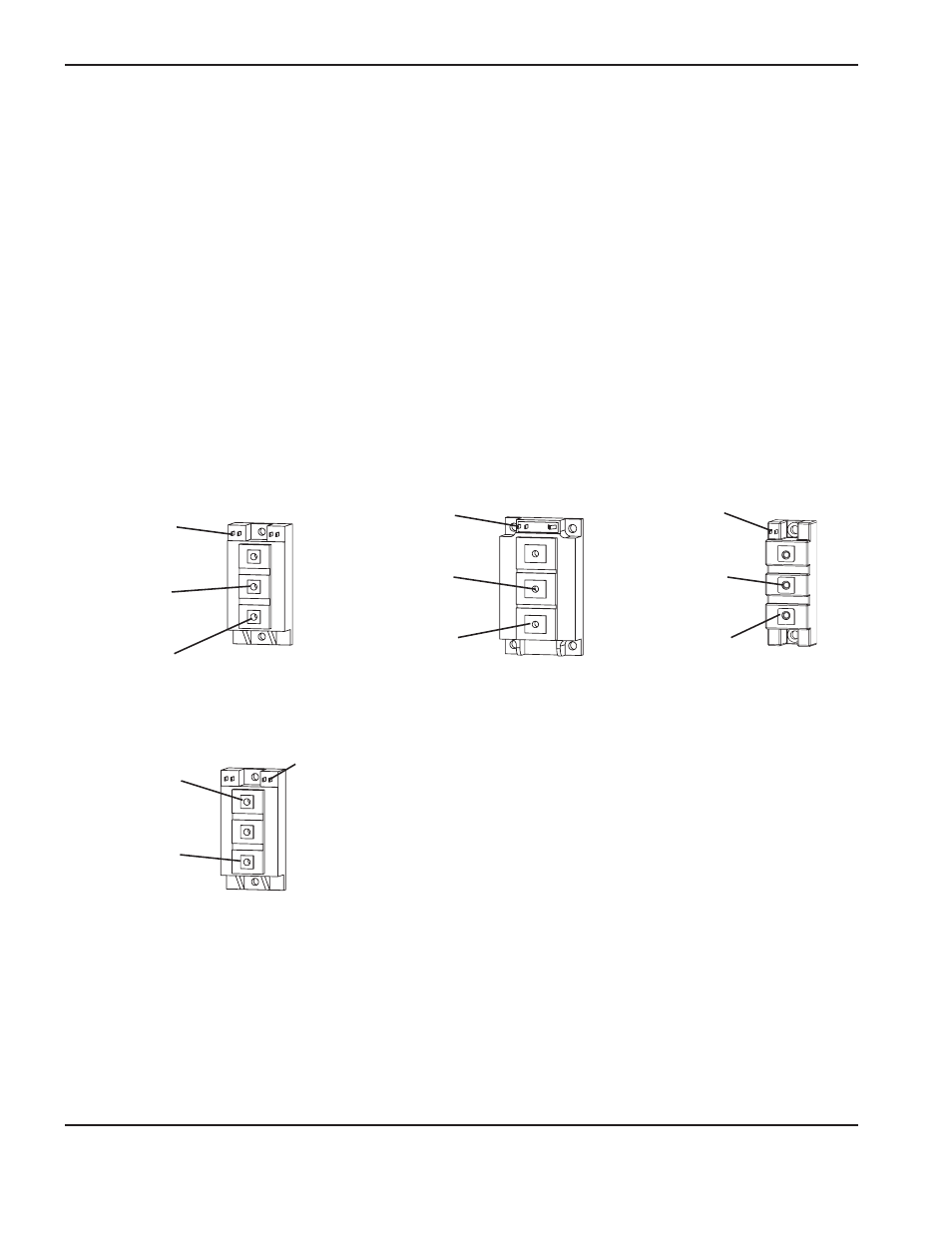

3. Conectar los cables de medición según se muestra abajo.
4. Con los cables de medición conectados y sin oprimir el pulsador, el LED no debe encenderse. Si el LED
se enciende, el IGBT está en corte. Reemplazar el IGBT.
5. Con los cables de medición conectados, oprimir el pulsador. Ahora sí debe encenderse el LED. Si el LED
no se enciende, el IGBT está abierto. Reemplazar el IGBT.
Cable de medida
amarillo
Compuerta 1 (G1)
Cable de
medida negro
Emisor 1 (E1)
Cable de
medida rojo
Colector 1 (C1)
Prueba 1 IGBT,
inversor
Cable de
medida amarillo
Compuerta (G)
Cable de
medida negro
Emisor (E)
Cable de
medida rojo
Colector (C)
IGBT, CFP (corrector
de factor de potencia)
Cable de
medida amarillo
Compuerta (G)
Cable de
medida rojo
Colector (C)
Cable de
medida negro
Emisor (E)
IGBT, arco piloto
Prueba 2 IGBT,
inversor
Cable de
medida amarillo
Compuerta 2 (G2)
Cable de
medida negro
Emisor 2 (E2)
Cable de
medida rojo
Colector 2 (C2)
