Hypertherm Powermax65 Rev.1 Service manual - Manual (Página 205)

Reemplazo de componentes
powermax
65/85 Manual de servicio 6-23

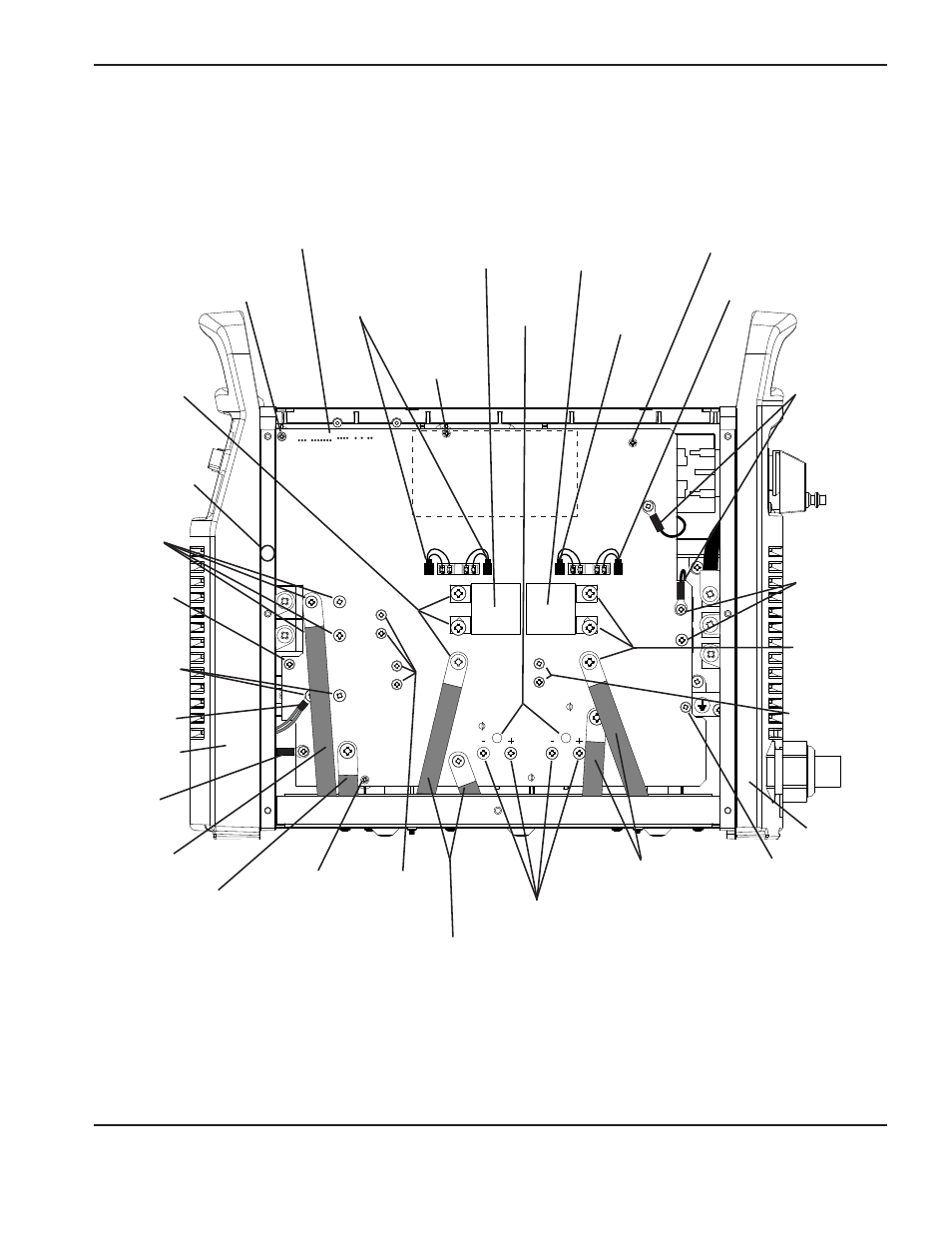

Tarjeta de alimentación cSA 200 – 600 V
WORK
LEAD
BLK
BLK
J13
J16 J17 J18 J19
J26
J29
TP12
J28
TP10
TP11
J5, J4, J3, J2 y J1
Conectores del
control de compuerta
Conectores
del control de
compuerta
Tornillo de montaje del
disipador de calor
Tornillo
de montaje
del disipador
de calor
Tornillos (2)
del IGBT del
arco-piloto
Cables del inductor CFP
Tornillos del
capacitor
Tornillo de
montaje de
la tarjeta
Tornillo de montaje
de la tarjeta
Tornillo de montaje
de la tarjeta
Tornillos (2)
del puente
de entrada
Cables del
transformador
Cable del inductor
de salida
Cable del
electrodo
Tornillo de montaje
de la tarjeta Cable de masa
Capacitor 3 µF Capacitor 3 µF
Orificios de
observación
Tornillos (4)
de la resistencia
de amortiguamiento
Tornillos (4)
del diodo
Cable de
boquilla
Tornillos (3)
de sujeción
del IGBT
Tornillo de montaje
del disipador de
calor (ubicado
detrás del borde
del panel frontal)
Tornillos (2)
de la resistencia
de amortiguamiento
Cables de
resistencia de
amortiguamiento
Tornillos (3) de
sujeción del
IGBT CFP
Panel frontal
Panel trasero
Sensor de
temperatura CFP
