LocaLización de probLemas y ensayos aL sistema
5-12
powermax
65/85 Manual de servicio

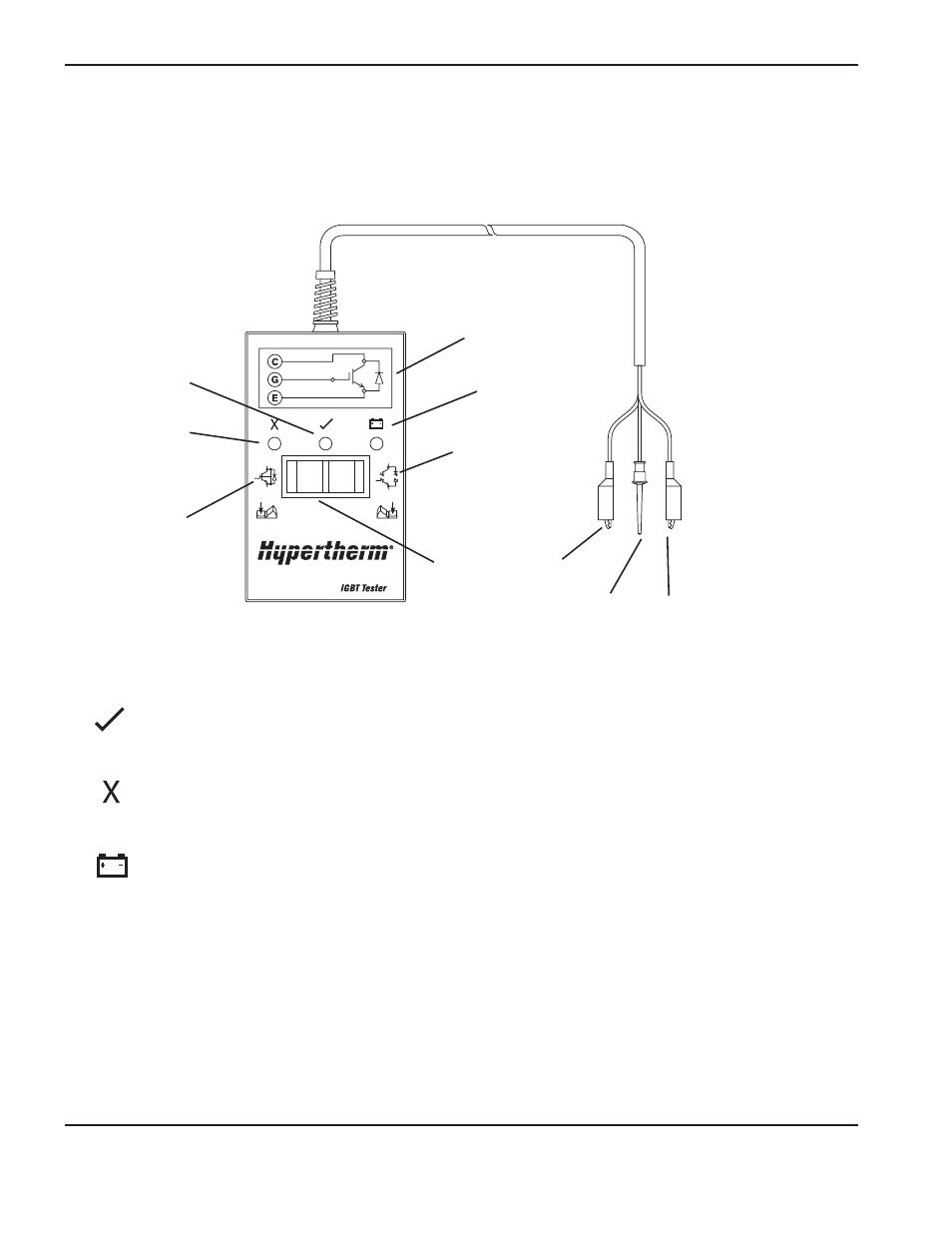

Medidor de IGBT Hypertherm
Utilice el medidor de IGBT (transistor bipolar de compuerta aislada) Hypertherm (número de pieza 128883) según se
explica en las próximas secciones o monte su propio medidor de IGBT a partir del diagrama eléctrico que se muestra
en el acápite 5-15 Esquema eléctrico para construir un medidor de IGBT para las mediciones.
128884
LED verde “pasa”
Este LED se enciende para indicar que el IGBT pasó la prueba de IGBT abierto al apretar el interruptor
hacia la derecha o de IGBT en corto, al hacerlo para la izquierda.
LED rojo “no pasa”
Este LED se enciende para indicar que el IGBT falló la prueba de IGBT abierto al apretar el interruptor
hacia la derecha o de IGBT en corto, al hacerlo para la izquierda.
LED rojo “pila agotada”
Este LED se enciende para indicar que el voltaje de la batería es insuficiente para alimentar el circuito
de medición. Reemplace la batería.
Nota: El medidor de IGBT Hypertherm necesita un mínimo de 8 V para alimentar adecuadamente
su circuito.
LED indicadores y pruebas a dispositivos
LED pasa
(verde)
Colector
(rojo)
Diagrama de
circuito
LED no pasa
(rojo)
Prueba de
IGBT en corto
LED pila agotada
(rojo)
Prueba de
IGBT abierto
Interruptor
de tecla
basculante
Compuerta
(amarillo)
Emisor
(negro)
