Montaje de la antorcha
powermax
65/85 Manual de servicio 3-19
3
4
12
13
14
5
6

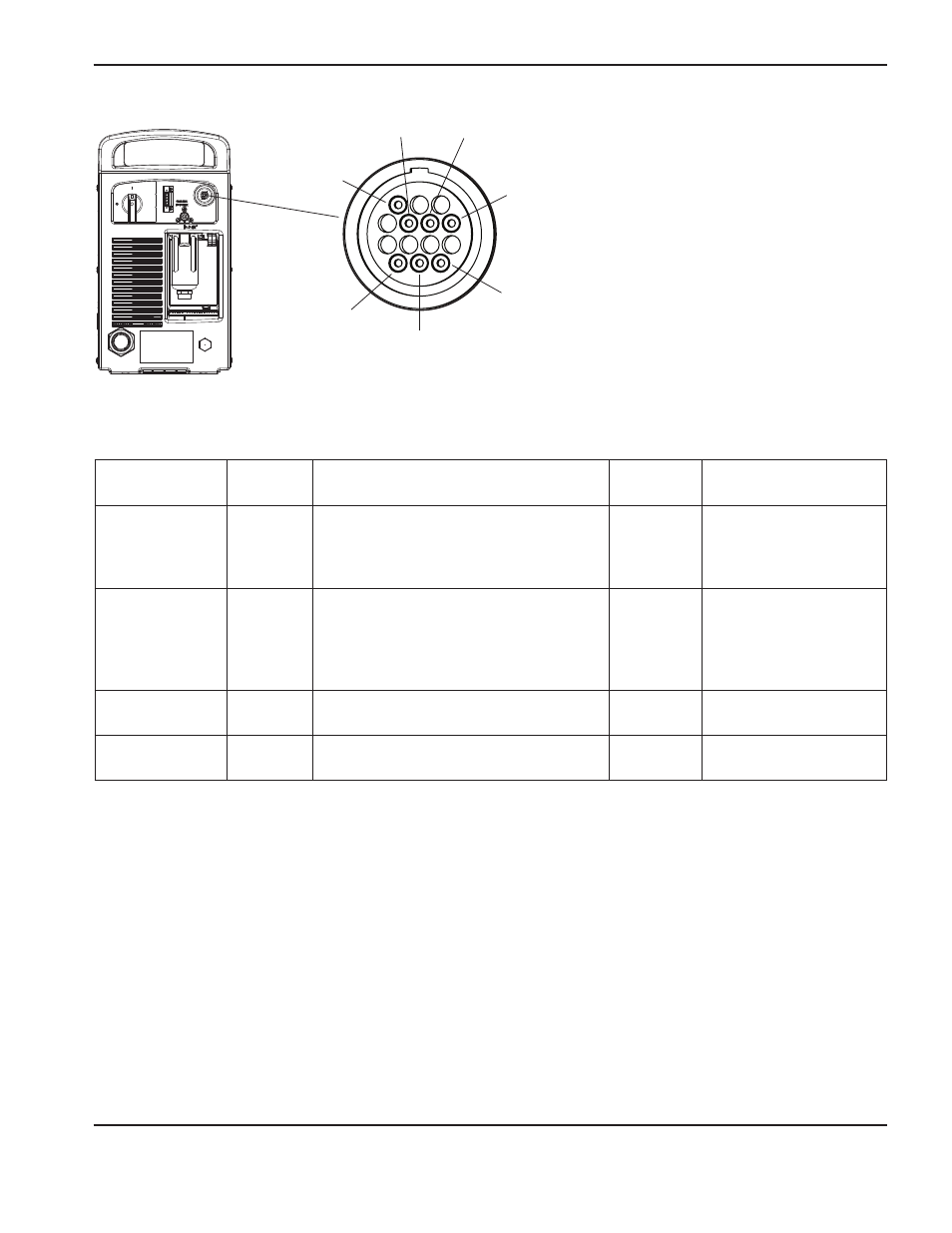

Consulte la siguiente tabla al conectar los sistemas Powermax65 o Powermax85 a un control de altura de antorcha
o CNC con un cable de interfaz de máquina.
Señal Tipo Notas Zócalos de
conectores
Alambres exteriores
del cable
Arranque
(arranque
del plasma)
Entrada Normalmente abierto. Voltaje en circuito
abierto: 18 VCD en los terminales de
ARRANQUE. Requiere cierre de contacto
seco para activarse.
3, 4 Verde, negro
Transferencia
(iniciar avance
de máquina)
Salida Normalmente abierto. Cierre de contacto
seco en las transferencias del arco.
120 VCA/1 A como máximo en el relé
de interfaz de máquina o dispositivo de
conmutación (suministrado por el cliente).
12, 14 Rojo, negro
Tierra Tierra 13
Divisor de tensión Salida Señal de arco dividida de 20:1, 21.1:1,
30:1, 40:1, 50:1 (da un máximo de 18 V).
5 (-), 6 (+) Negro (-), blanco (+)
