LocaLización de probLemas y ensayos aL sistema
5-48
powermax
65/85 Manual de servicio
Prueba 6 – acople de antorcha abierto (TSO)
Síntoma: no se presenta ninguna falla al encender pero, al tratar de disparar la antorcha, en la pantalla del operador
se muestra una falla 0-30.
Confirmar que estén instalados todos los consumibles necesarios de la antorcha.
Si el sistema trabaja en vacío (sin señal de arranque) con la antorcha y los consumibles instalados, debería haber
continuidad entre los dos cables negros conectados al borne central del IGBT del arco piloto y el cable rojo conectado
a J28. Si el gas fluye a través de la antorcha (modo 1 prueba de gas) deberá haber una resistencia muy alta entre estos
dos puntos.
Nota: Para poner el sistema en el modo prueba de gas, mostrar la pantalla de servicio (consultar el acápite 5-21
Mostrar la pantalla de servicio), mover el cursor a la posición “G” (gas) y usar la perilla de ajuste para
cambiar a “1” (modo prueba de gas).
WORK
LEAD
J26
J28
WORK
LEAD
J26
J28

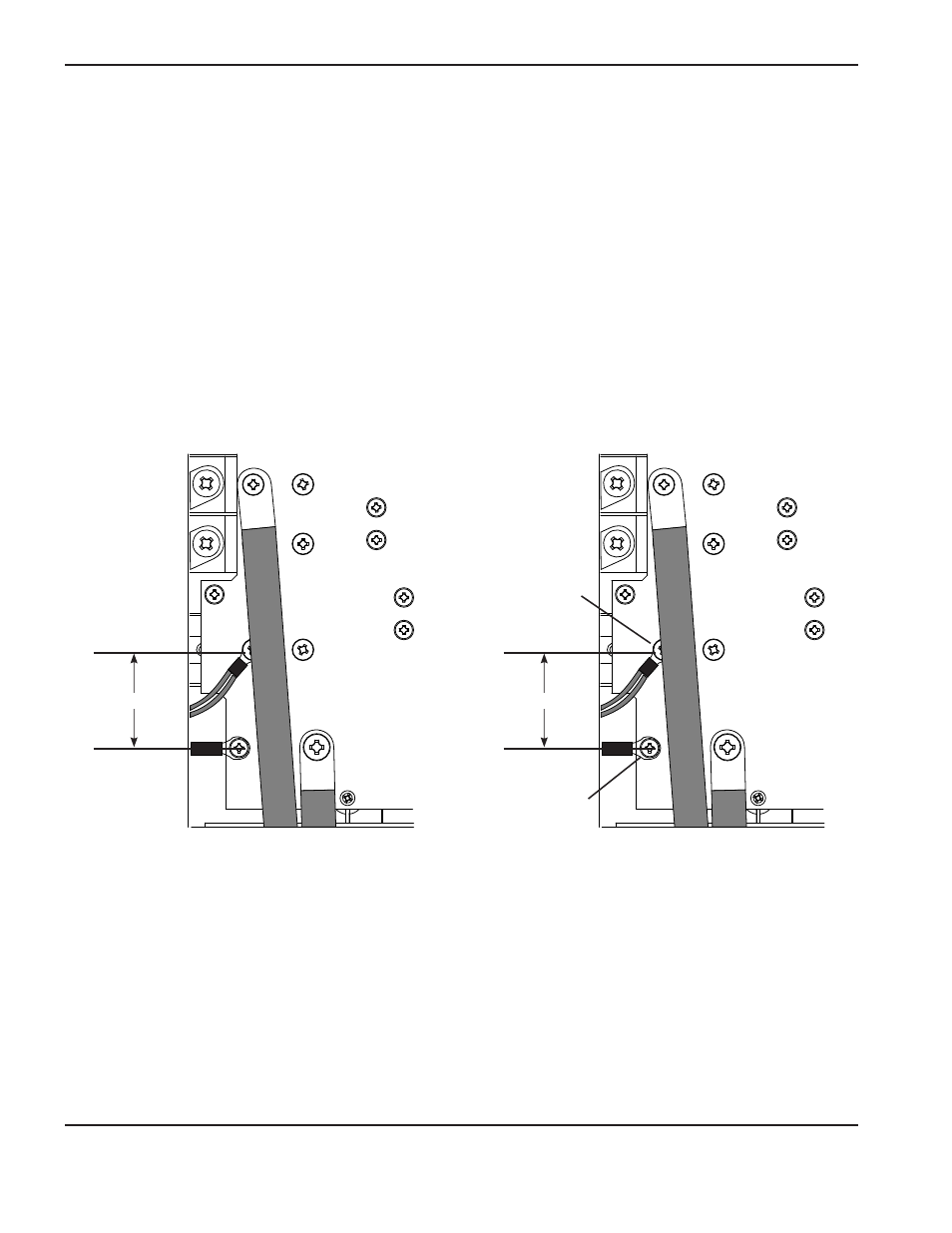

Modo prueba de gas 0 Modo prueba de gas 1
<5 Ω >10 kΩ
Hay continuidad
con la boquilla o el
exterior del cuerpo
de la antorcha
Hay continuidad con
el negativo del sistema
