Reemplazo de componentes
6-14
powermax
65/85 Manual de servicio
Reemplazar el elemento filtrante de aire
1. Poner la energía en OFF (apagado), desconectar el cable de alimentación y la alimentación de gas.
2. Colocar la parte trasera de la fuente de energía de modo que el recipiente de filtro extraíble del aire quede
fácilmente accesible.
3. Quitar el juego de consumibles que se envía al lado del recipiente de filtro del panel trasero.
4. Agarrar el recipiente de filtro con la mano derecha.
5. Empujar hacia abajo el cierre de seguridad y girar el recipiente de filtro unos 45 grados a la derecha.
6. Halar hacia abajo verticalmente el recipiente de filtro para quitarlo. Se pueden ver el elemento filtrante blanco
y la tuerca de retención.
7. Desenroscar (en sentido antihorario) la tuerca de retención de plástico que asegura el elemento filtrante.
8. Reemplazar el elemento sucio con un nuevo elemento. Reinstalar (en sentido horario) la tuerca de retención
de plástico y apretarla a mano solamente.
9. Limpiar el recipiente de filtro.
10. Insertar el recipiente de filtro con el cierre de seguridad colocado a unos 45 grados a la derecha del centro.
Esta es la misma dirección en la que se empujó y quitó el filtro.
11. Alinear verticalmente el recipiente de filtro (con el protector metálico) y empujarlo con fuerza hacia arriba hasta
el tope del receptáculo para asentarlo. Es útil levantar el recipiente con el dedo índice izquierdo colocado debajo
de la tuerca que tiene en el fondo.
12. Una vez que el recipiente asiente correctamente, girarlo 45 grados hacia la izquierda hasta sentir que el cierre
de seguridad encaja en su lugar.
13. Volver a conectar la manguera de alimentación de gas a la fuente de energía y comprobar que no haya fugas.
14. Volver a conectar la energía eléctrica.

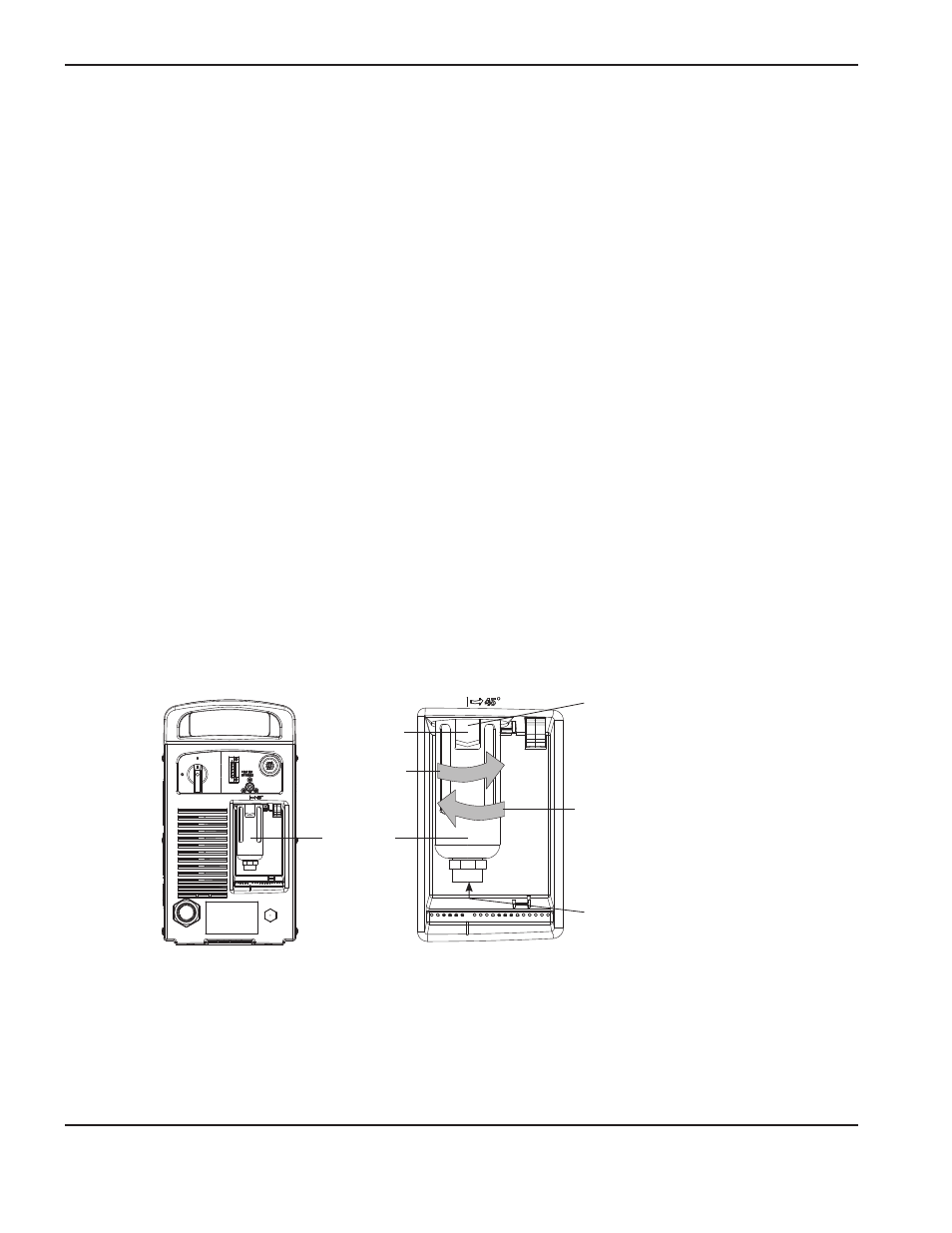

Recipiente
de filtro
Es útil levantar aquí al reemplazar
el recipiente de filtro
Cierre de
seguridad
El elemento filtrante blanco y la tuerca
de retención de plástico son visibles
después de sacar el recipiente de filtro.
Quitar
Instalar
