InstalacIón de la fuente de energía
powermax
65/85 Manual de servicio 2-11
Recomendaciones del cable alargador
Todos los cables alargadores deben tener la medida de alambre adecuada para la longitud del cable y el voltaje del
sistema. Utilice un cable que cumpla los códigos locales y nacionales.
En la tabla de la página siguiente se dan las medidas recomendadas para las distintas longitudes y voltajes de entrada.
Las longitudes que se muestran en las tablas son solo las del cable alargador y no incluyen el cable de alimentación
de la fuente de energía.
cable de alimentación trifásico – instalación del enchufe
Las fuentes de energía Powermax85 de los modelos CSA se envían con un cable de alimentación de 10 mm 2 ,
de 4 alambres. Los modelos CE vienen con un cable de alimentación HAR de 4 mm 2 , de 4 alambres. Para conectar
el sistema Powermax85, utilice un enchufe que cumpla los códigos de electricidad nacionales y locales. Debe ser
un electricista certificado el que conecte el enchufe al cable de alimentación.
El procedimiento es similar al que se muestra en el acápite 2-10 Instalación del cable de alimentación monofásico

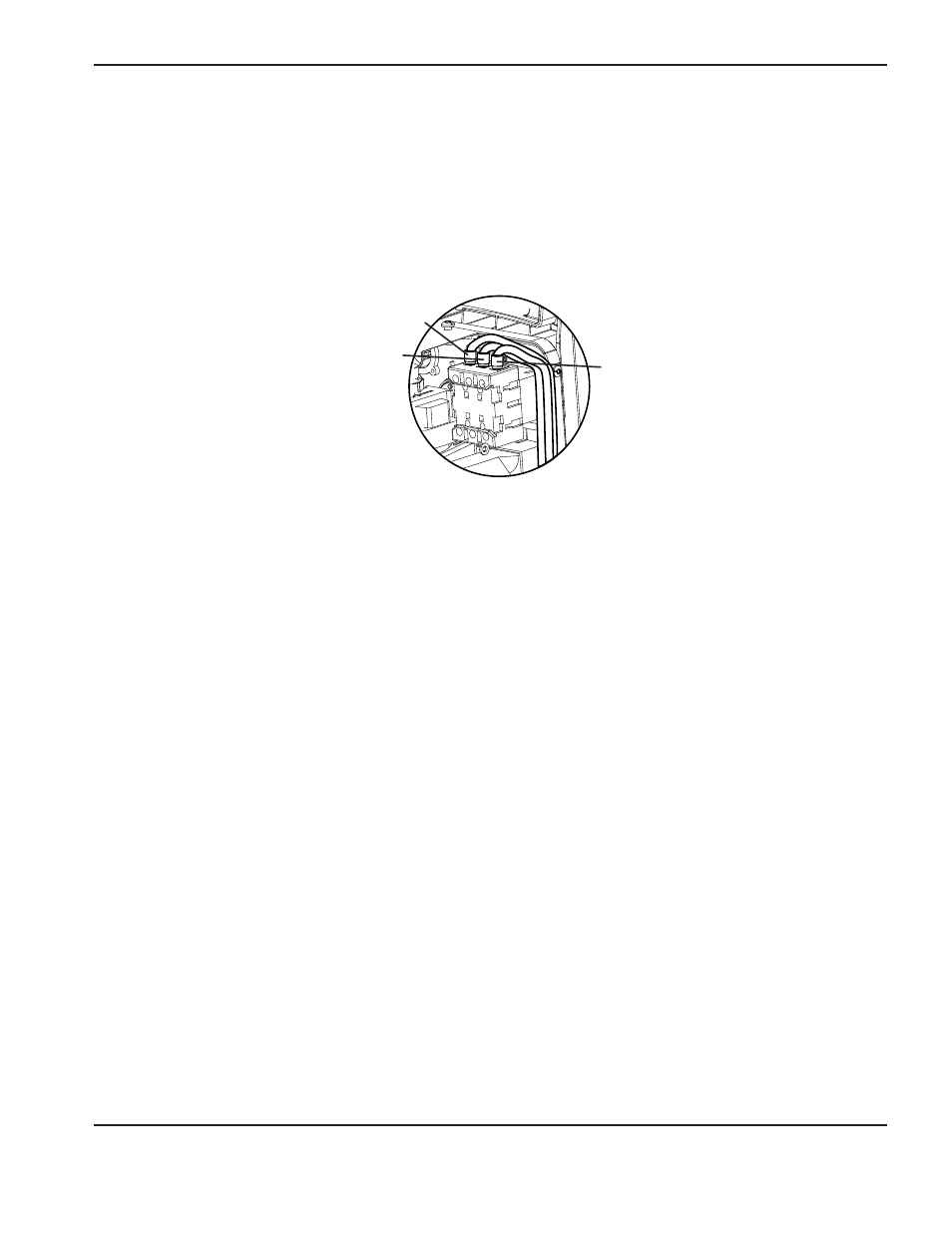

para el cable monofásico. La figura a continuación muestra el cable adicional conectado a L3.
L1
L3
L2
