LocaLización de probLemas y ensayos aL sistema
5-40
powermax
65/85 Manual de servicio

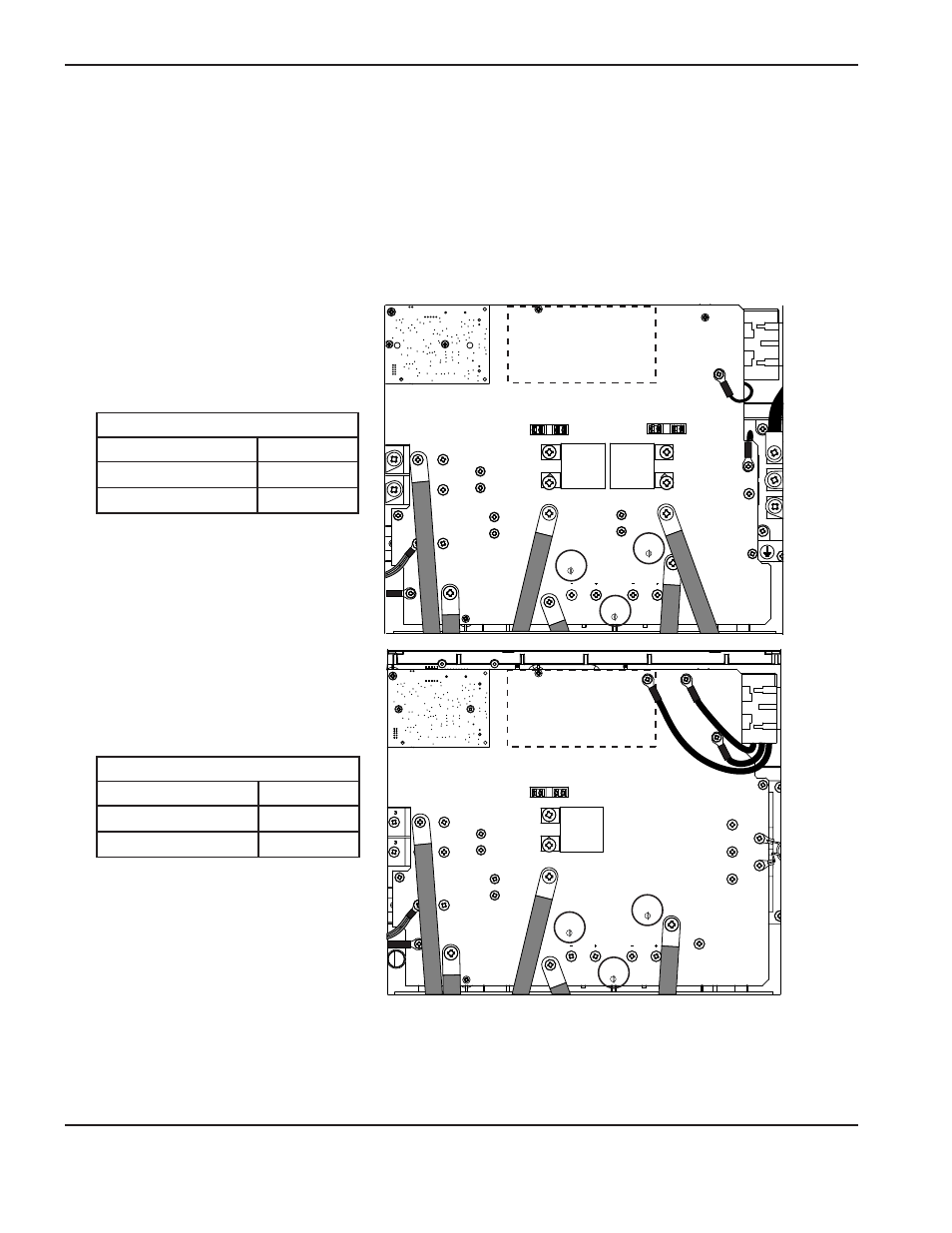

Prueba 2 – bus cc de potencia
chequeo de resistencia
Nota: Todos los valores de resistencia deben medirse con el cable de alimentación desconectado y los cables
interiores de la fuente de energía conectados.
• Quitarle los tornillos de montaje a los supercapacitores y apartar las tapas de la tarjeta de alimentación.
• Medir las resistencias indicadas en las siguientes tablas.
cSA
Puntos de medición Valor
TP 10 y 12 25 KΩ
TP 11 y 12 25 KΩ
cE
Puntos de medición Valor
TP 11 y 13 18 KΩ
TP 12 y 13 18 KΩ
WORK
LEAD
BLK
BLK
J13
J16 J17 J18 J19
J26
TP12
J28
TP10
TP11
WORK
LEAD
J13
J2 J1
J18 J19
J27
J30
J23
J24
TP13
J29
TP11
TP12
• Ponerle de nuevo los tornillos a los supercapacitores antes de encender.
