Montaje de la antorcha
3-10
powermax
65/85 Manual de servicio
Montar la antorcha
Según el tipo de mesa de corte que tenga, es posible que necesite desarmar la antorcha para pasarla a través
de la guía y montarla. Si la guía de la mesa de corte es lo suficientemente larga como para pasar la antorcha sin quitar
los cables y mangueras del cuerpo de la antorcha, hágalo y luego fije la antorcha al elevador según las instrucciones
del fabricante.
Nota: Las antorchas mecanizadas Duramax se pueden montar en diferentes mesas X-Y, sistemas de riel,
biseladoras de tubos y otros equipos. Instale la antorcha según las instrucciones del fabricante y,
si necesita desarmarla, siga las indicaciones que se dan a continuación.
Si necesita desarmar y volver a armar la antorcha, remítase a las figuras del acápite 3-7 Montaje de la antorcha
mecanizada y siga estas instrucciones.
Nota: Al desconectar y volver a conectar las piezas de la antorcha, mantenga la misma orientación entre
el cabezal y los cables y mangueras de la antorcha. Retorcer el cabezal de la antorcha en relación
con sus cables y mangueras puede provocar daños.
1. Desconecte los cables y mangueras de la antorcha de la fuente de energía y quítele los consumibles a la antorcha.
2. Desenrosque la tuerca del cuerpo del pasacables y deslice el cuerpo hacia atrás, a lo largo de los cables
y mangueras de la antorcha.
3. Desenrosque la tuerca que une el pasacables con el manguito de posicionamiento (antorcha mecanizada
de longitud total) y deslice la tuerca hacia atrás, a lo largo de los cables y mangueras de la antorcha.
4. Desenrosque el manguito de posicionamiento del acople.
5. Desenrosque el acople de la camisa de montaje.
6. Quite los tres tornillos del extremo de la camisa de montaje donde van los consumibles y deslice la camisa hacia
afuera, por el frente del cuerpo de la antorcha.

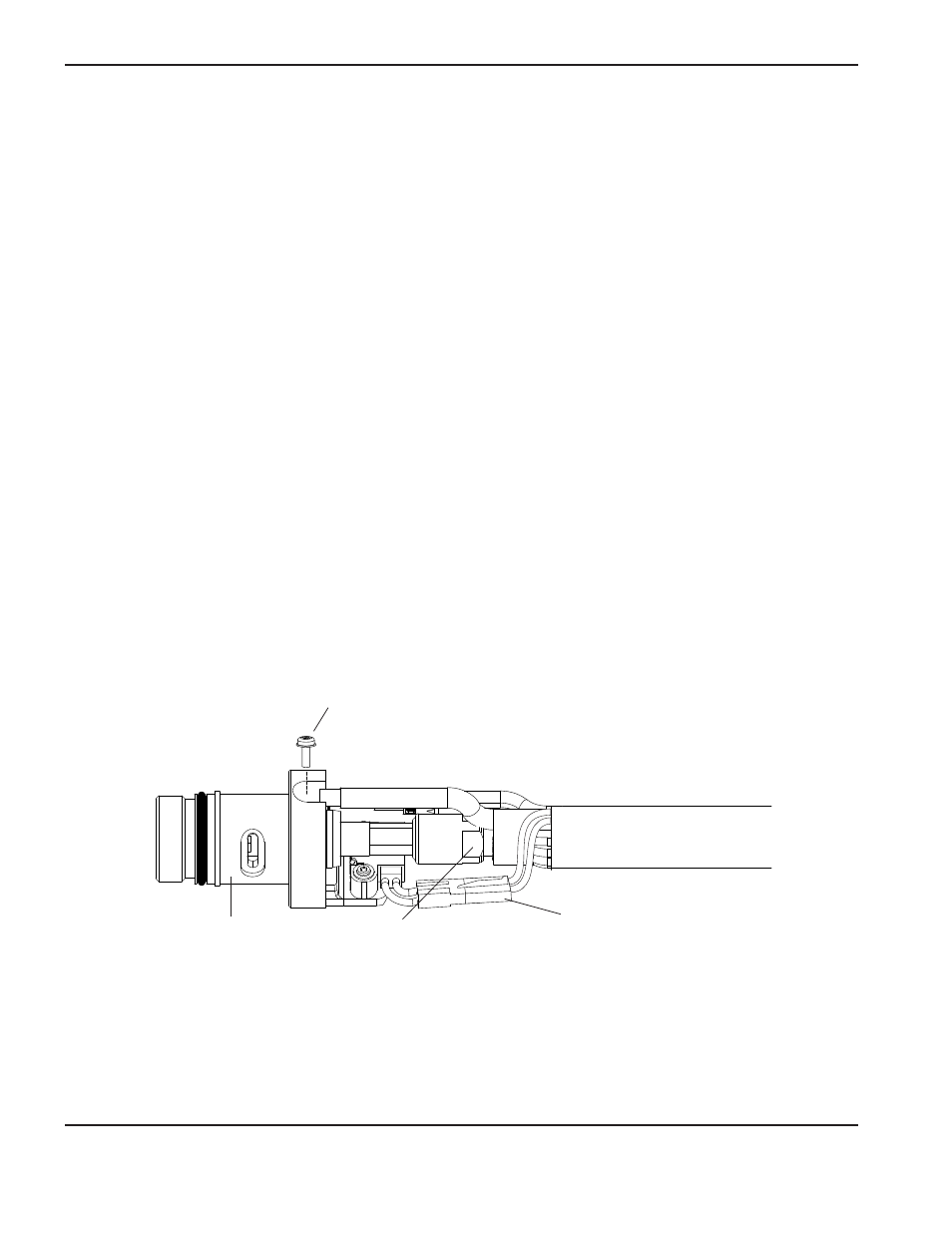

Conexión de la línea
de alimentación de gas
Cabezal de la antorcha
Tornillo del terminal de cable
de servomando
Conector de cable para el interruptor
del sensor de capuchón
