Operación
powermax
65/85 Manual de servicio 4-7

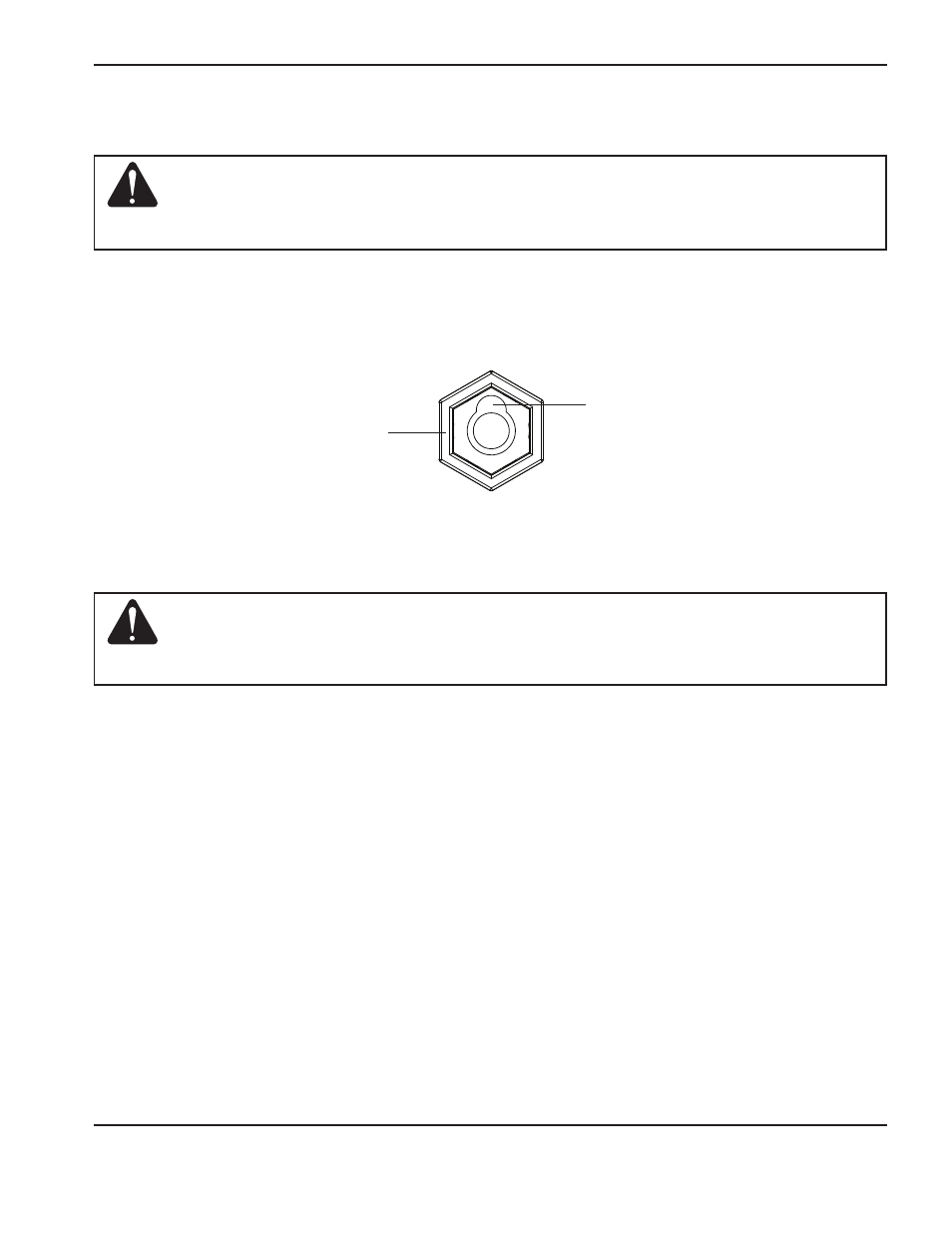

Receptáculo del cable de
masa en la fuente de energía
Abertura con chaveta en la parte
superior del receptáculo
1. Inserte el cable de masa en el receptáculo al frente de la fuente de energía.
Nota: El receptáculo es con chaveta. Alinee la chaveta del conector del cable de masa con la abertura
en la parte superior del receptáculo de la fuente de energía.
Precaución: Asegúrese de utilizar el cable de masa correcto para su fuente de energía.
con la Powermax65 utilice un cable de masa de 65 A. con la Powermax85
utilice un cable de masa de 85 A. El amperaje está marcado junto al
manguito de goma del conector del cable de masa.
2. Para lograr una conexión eléctrica óptima, meta a la fuerza el conector del cable de masa hasta el tope en el
receptáculo de la fuente de energía y gírelo aproximadamente 1/4 de vuelta en sentido horario hasta que asiente
por completo.
conectar el cable de masa a la fuente de energía
Precaución: Para evitar el recalentamiento, asegúrese de que el cable de masa esté
completamente asentado en el receptáculo.
