LocaLización de probLemas y ensayos aL sistema
5-50
powermax
65/85 Manual de servicio
Prueba 7 – señal de arranque
Síntoma: No hay arco cuando el gatillo de la antorcha está cerrado.
Si se muestra el icono de arranque y aparece un código de falla 0-51 al encender:
• Quitarle la antorcha al sistema.
• Comprobar la resistencia entre los pines 6 y 7 del enchufe de los cables y mangueras con el gatillo
de la antorcha abierto (sin halarlo).
• Si la resistencia es muy baja, inspeccionar que no haya un corto entre el juego de cables y mangueras
y el interruptor del gatillo y reemplazarlos o repararlos según sea necesario.
Si no se muestra el icono al encender y no aparece cuando el gatillo de la antorcha está cerrado:
• Quitarle la antorcha al sistema.
• Cerrar el interruptor del gatillo y comprobar la resistencia entre los pines 6 y 7.
• Si la resistencia es muy alta, inspeccionar la continuidad de los cables y mangueras y del interruptor del gatillo
y reemplazarlos o repararlos según sea necesario.
Si no se encuentra ningún problema en los cables de la antorcha o el interruptor del gatillo y sigue sin aparecer el arco
o el icono de arranque:
• Poner la máquina en OFF (apagado) y desconectar la energía.
• Quitarle la boquilla y el electrodo a la antorcha y volver a instalar el capuchón de retención.
• Volver a conectar la energía y poner en ON (encendido) la máquina.

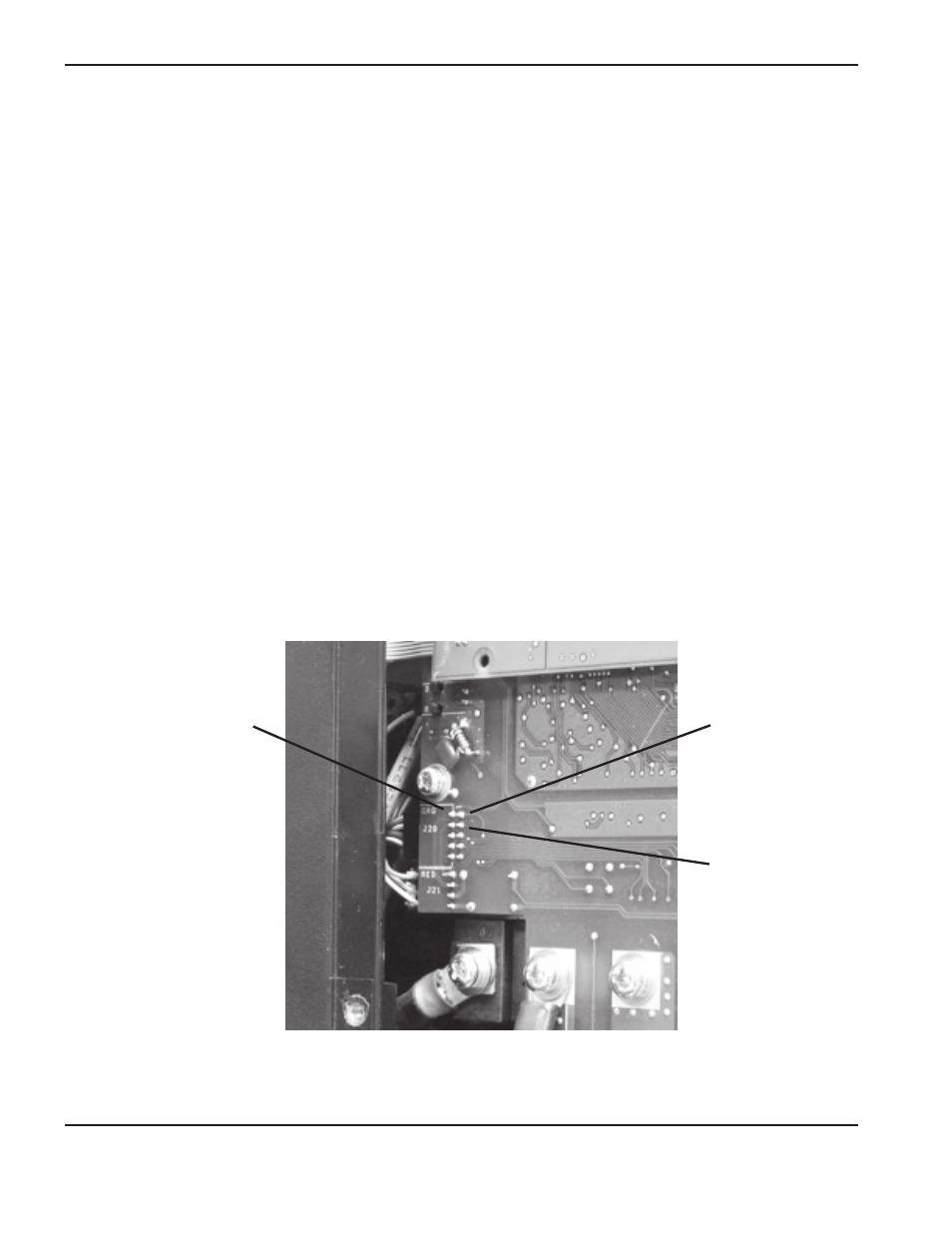

• Conectar temporalmente los pines 2 y 3 de J20 (PRECAUCIÓN: el gas fluirá de la antorcha).
Pin 2 Pin 1
Pin 3
• Si no fluye el gas y no se muestra el icono de arranque:
- verificar que la tarjeta DSP esté trabajando reemplazándola con otra que se sepa está buena,
- Si el problema no está en la tarjeta DSP, reemplazar la tarjeta de alimentación.
