1.6.4.1 Alcance del cumplimiento
Los equipos deben utilizarse únicamente en zonas
para las que sean apropiados. Comprobar siempre que
el accionamiento, el conjunto de acoplamiento del motor,
la junta y la bomba tengan la potencia nominal adecuada
y/o estén certificados para la clasificación de la atmósfera
específica donde van a instalarse.
En los casos en que Flowserve suministre únicamente
la bomba con el extremo de eje libre, el régimen
nominal Ex es solo aplicable a la bomba. Quien sea
responsable del montaje de la unidad completa deberá
escoger el acoplamiento, el accionamiento y cualquier
otro equipo adicional, con el necesario Certificado/
Declaración de conformidad CE que establezca su
idoneidad para la zona donde se piensa instalar.
La salida de un accionamiento de frecuencia variable
puede causar efectos de calentamiento adicionales en
el motor, por lo que para unidades de bombeo con
accionamiento de frecuencia variable, la Certificación
ATEX del motor debe indicar que cubre la situación
donde el suministro eléctrico proviene de este tipo de
mecanismo. Este requisito particular seguirá siendo
aplicable aun cuando el mecanismo en cuestión esté en
una zona segura.

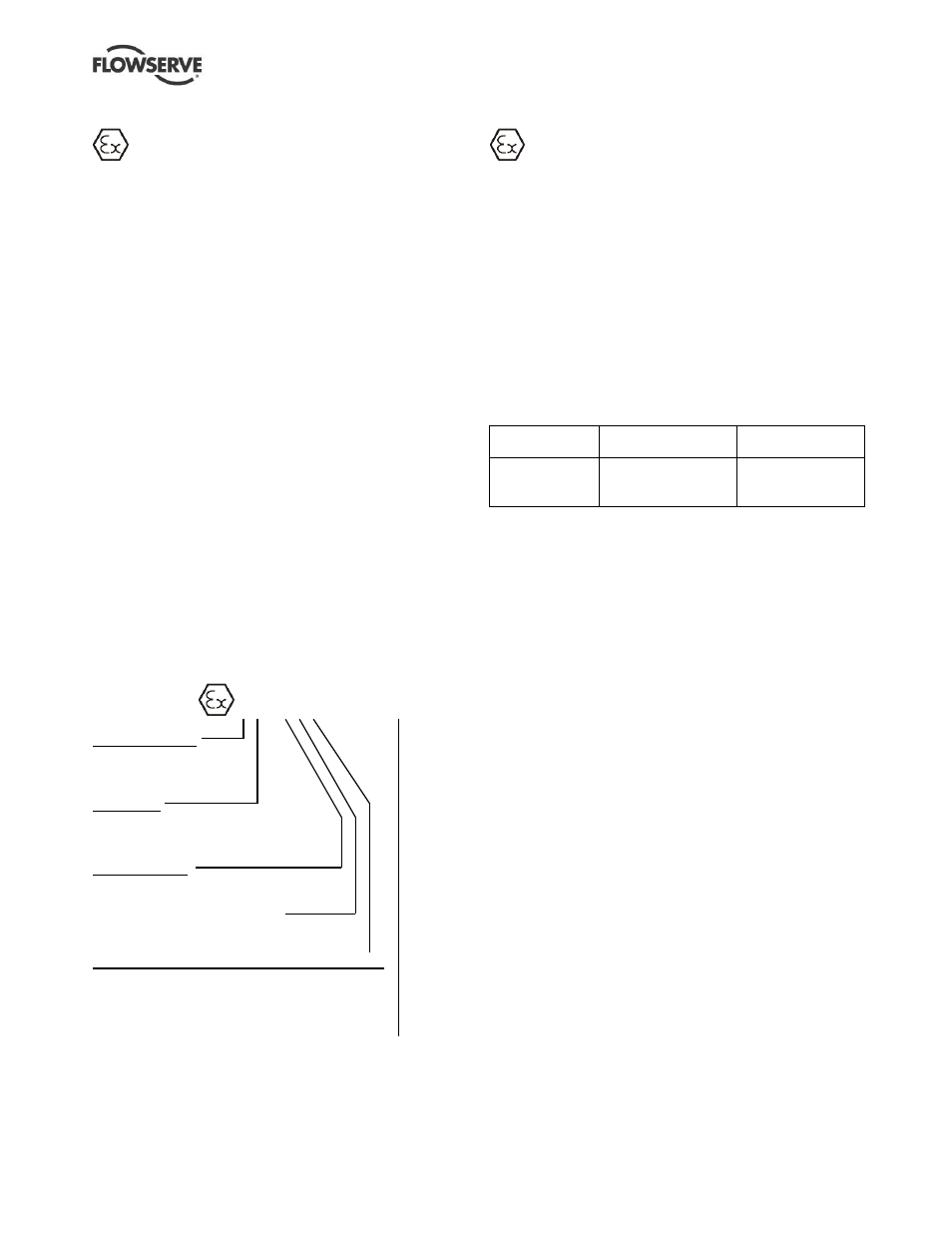

1.6.4.2 Marcado
A continuación se muestra un ejemplo de marcado
ATEX. La clasificación verdadera de la bomba se
grabará en la placa de características.
II 2 GD c IIC 135 ºC (T4)
Grupo Equipos
I = Minería
II = No minería
Categoría
2 o M2 = Protección alto nivel
3 = nivel normal de protección
Gas y/o polvo
G = Gas/D = Polvo
c = Seguridad constructiva
(según EN13463-5)
Grupo para Gas (sólo categoría de Equipo 2)
IIA – Propano (típico)
IIB - Etileno (típico)
IIC - Hidrógeno (típico)
Máxima temp. superficial (Clase Temperatura)
(ver sección 1.6.4.3)
1.6.4.3 Evitar temperaturas superficiales excesivas
ASEGURARSE QUE LA CLASE DE
TEMPERATURA DEL EQUIPO SEA ADECUADA
PARA LA ZONA DE PELIGRO
Las bombas tienen la clase de temperatura indicada en
el régimen ATEX Ex de la placa de características. Se
basan en una temperatura ambiente máxima de 40 ºC
(104 ºF). Para temperaturas ambiente superiores,
póngase en contacto con Flowserve.
La temperatura de la superficie de la bomba está
influenciada por la temperatura del líquido manejado.
La temperatura máxima permisible del líquido depende
de la clase de temperatura ATEX, pero no debe
exceder los valores indicados en la tabla que sigue:
Clase temperatura
según EN13463-1
Temperatura superficial
máxima permitida
Temperatura límite de
líquido manejado
T6
T5
T4 85 °C (185 °F)
100 °C (212 °F)
135 °C (275 °F)
Consultar a Flowserve
Consultar a Flowserve
115 °C (239 °F) *
*Esta tabla solo toma en consideración la clase de temperatura
ATEX. El diseño o el material de la bomba, así como el diseño o
el material de sus componentes pueden limitar posteriormente la
temperatura de trabajo del líquido.
Las temperaturas indicadas toman en cuenta el
aumento de temperatura en las juntas herméticas y en
los cojinetes, debida al caudal mínimo permitido.
El operador de la planta es responsable del
cumplimiento con la temperatura máxima
especificada del líquido.
La clasificación de temperatura “Tx” se usa cuando la
temperatura del líquido varía y cuando se requiere
que la bomba sea usada en diferentes atmósferas
clasficadas potencialmente explosivas. En este caso
el usuario es responsable de asegurar que la
temperatura en la superficie de la bomba no exceda
a la permitida en su actual localización de instalación.
No intente verificar la dirección de la rotación con el
elemento/pasadores de acoplamiento colocados debido
al riesgo de contacto entre los componentes rotatorios y
estacionarios.
En caso de riesgo de que la bomba funcione con una
válvula cerrada, generando así altas temperaturas del
líquido y de la superficie externa de la carcasa, instale
un dispositivo de protección de la temperatura de la
superficie externa.
