POLYCHEM GRP INSTRUCCIONES PARA EL USARIO ESPANOL 26999980 12-04A
Página 19 de 56
flowserve.com
 Evite un carga excesiva del tubo externo
 No aspire nunca las tuberías in situ forzando las
conexiones de la brida de la bomba
 No monte las juntas de dilatación de modo que
su fuerza, debido a la presión interna, actúe
sobre la brida del tubo
Asegúrese que las tuberías y sus
accesorios se lavan antes de su uso.
Asegúrese que las tuberías para líquidos
peligrosos están dispuestas para permitir el lavado
de la bomba antes de su retirada.
Las bridas de aspiración y descarga de la GRP
requieren de juntas planas con un espesor mínimo
de 3.2 mm (0.125 in.) y una dureza de durómetro 70
(dureza shore A).
Antes del montaje, compruebe que el material de la
junta es compatible con el fluido y que el diámetro
interno de la junta está centrado.
Utilice arandelas planas detrás de las bridas de la
bomba y no exceda el par de apriete de 41 Nm
(30 lbf•ft) al atornillar la brida.
4.6.2 Tubería de succión
Para evitar NPHS y problemas de succión la tubería
de succión debe ser al menos tan larga como la
conexión de succión. Nunca utilice tubos o encajes
en la succión que sean más pequeños en diámetro
que el tamaño de la succión de la bomba.

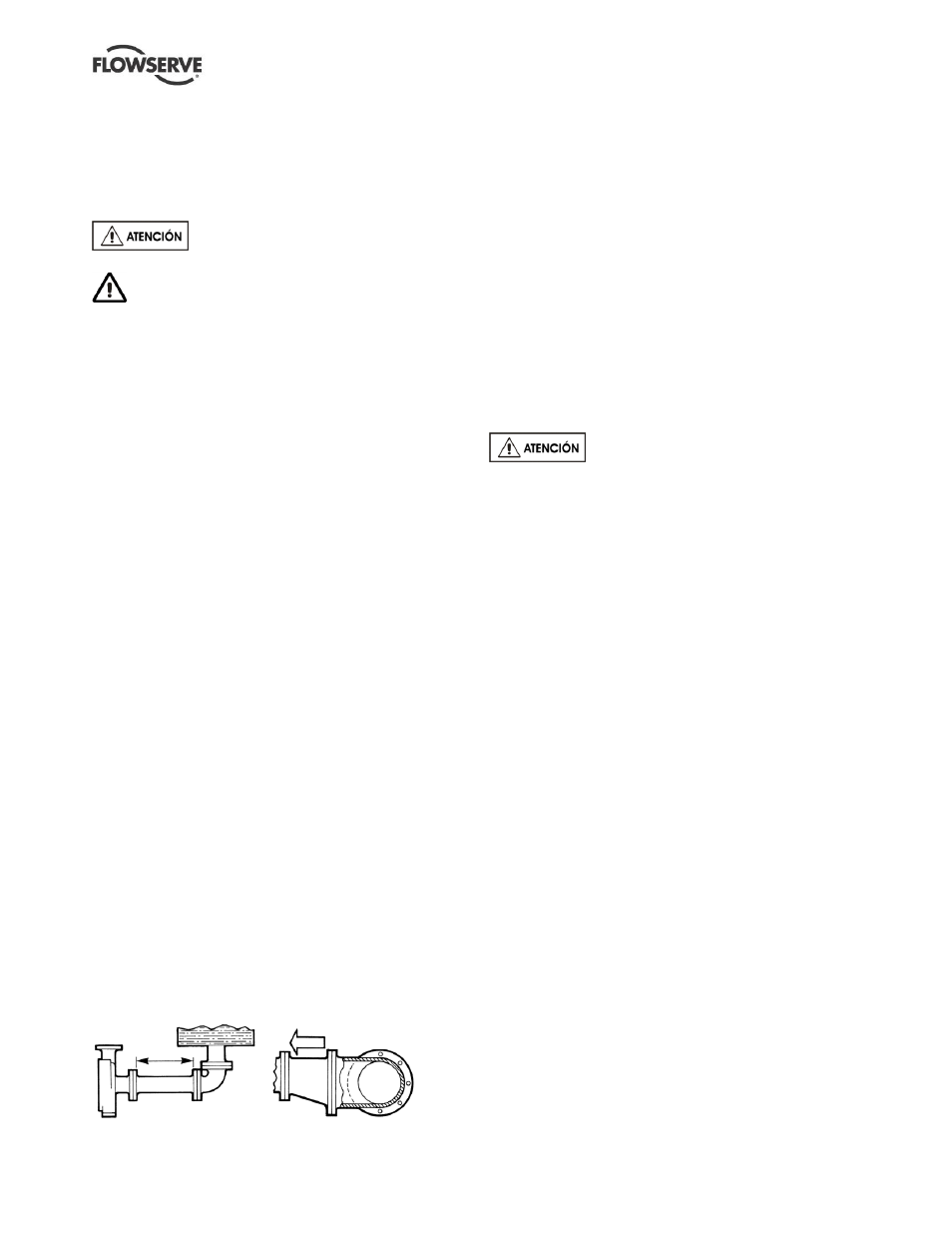

La figura 4-7 ilustra la configuración ideal de tubería
con un mínimo de 10 diámetros de tubo entre la fuente
y la bomba de succión. En muchos casos, los
reductores horizontales deben estar excéntricos y
montados con el lado plano hacia arriba como se
muestra en la figura 4-8 con un máximo de reducción
de tamaño de un tubo. Nunca monte reductores
excéntricos con el lado plano hacia abajo. Los
reductores concéntricos montados horizontalmente no
deben utilizarse si hay posibilidad de entrada de aire en
el proceso de fluido. Reductores concéntricos
montados verticalmente son aceptables. En
aplicaciones donde el fluido es completamente
desaireado y libre de cualquier vapor o sólidos
suspendidos, los reductores concéntricos son
preferibles antes que los excéntricos.
Figura 4-7 Figura 4-8
1 0
d i á m e t r o s
S u c c i ó n
Cuando la bomba es instalada encima de la fuente
de suministro, una válvula debe ser instalada en la
línea de succión para aislar la bomba y permitir el
mantenimiento y la inspección de bombeo. Sin
embargo, nunca coloque una válvula directamente en
la boquilla de succión de la bomba.
Refiérase al Manual de Ingeniería Durco Pump y a la
sección Centrífuga Pump IOM del Instituto de
estándares Hidráulicos para recomendaciones
adicionales sobre tuberías de succión, sección 10.
Referirse a la sección 3.4 para desarrollo y límites de
operación.
4.6.3 Tubería de descarga
Instale una válvula en la línea de descarga. Esta
válvula es requerida para regular el flujo y/o aislar la
bomba para inspección y mantenimiento.
Cuando la velocidad del flujo de la
tubería es alta, por ejemplo, 3 m/s (10 ft/sec) o mayor,
un rápido cierre de la válvula de descarga puede
causar un daño en la subida de presión. Un arreglo de
humedecimiento debe proveerse en la tubería.
Se deberá instalar una válvula de retención en la
tubería de descarga para proteger la bomba de una
presión de retorno excesiva y, por tanto, de una
rotación inversa cuando se pare la unidad.
4.6.4 Cargas de boquilla admisibles - Bombas
PolyChem GRP (ASME B73.5)
Las bombas de proceso químico Flowserve alcanzan
o exceden las cargas de boquillas permitidas por la
norma ANSI/HI 9.6.2. Los párrafos siguientes
describen como calcular las cargas permitidas para
cada tipo de bomba y como determinar si las cargas
aplicadas son aceptables.
Los siguientes pasos están basados en ANSI/HI
9.6.2. Toda la información necesaria para completar
la evaluación es dada a continuación. Para detalles
completos revise el estándar.
a)
Consiga el “factor de corrección de placa de base”
en la figura 4-10. El factor de corrección depende
de cómo sea instalada la placa de base.
b) El factor de corrección del material de la carcasa
para el material GRP es de 0.9.
c) Seleccione el factor de corrección menor de los
pasos a) y b). Por ejemplo:

Si la bomba está montadas sobre una base
de lechada tipo A, el factor de corrección
usado es de 0.9.

Si la bomba está montadas sobre una base de
pilotes tipo D, el factor de corrección usado es
de 0.75.
