4.3.3.2 Instrucciones de ensamblaje de placas de
base con pata/resorte

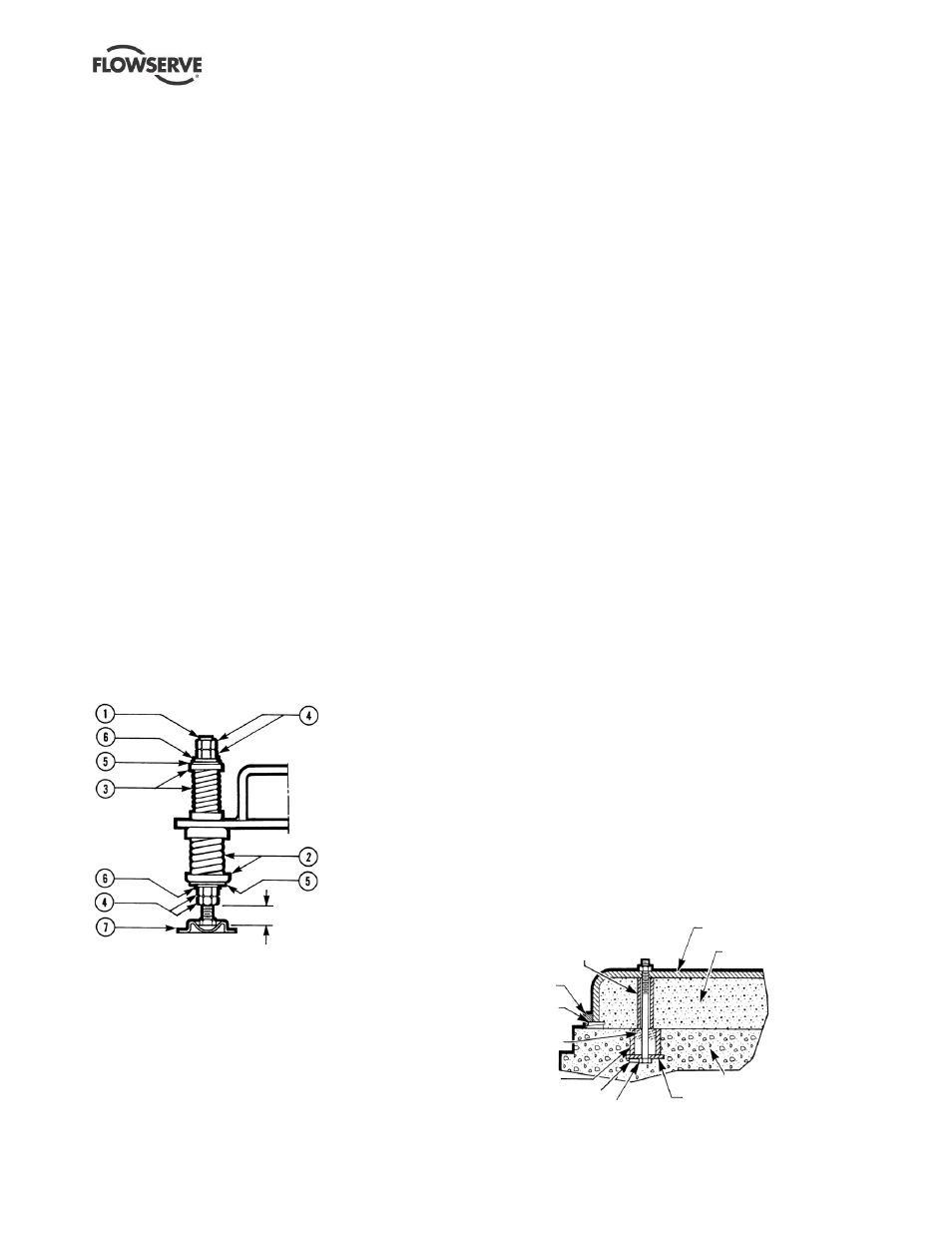

Referirse a figura 4-4.
a) Levante o voltee la placa de base/bomba sobre el
suelo para permitir el ensamblado de las patas.
b) Coloque las tuercas de abajo [elemento 4] sobre
el extremo del tornillo de la pata [elemento 1].
Esto permite un movimiento hacia arriba de 51
mm (2 in.) para el ajuste de la altura final de la
cubierta de succión/descarga.
c) Coloque a la arandela de retención [elemento 6]
arandela plana [elemento 5] y resorte/tapa de
abajo [elemento 2] bajo el tornillo de la pata
[elemento 1].
a) Coloque el tornillo de la pata/resorte de abajo
encima del hueco en la placa de abajo y
sosténgalo en su lugar.
b) Coloque el resorte/tapa de arriba [elemento 3]
debajo del tornillo de la pata.
c) Coloque la arandela plana [elemento 5], arandela
de presión [elemento 6] y tuercas [elemento 4] en
el tornillo de la pata.
g) Apriete las tuercas de arriba, comprimiendo el
resorte de arriba aproximadamente unos 25 mm
(1 in.).
h) Después de que las cuatro patas han sido
montadas, coloque la placa de base en el lugar,
sobre las tapas del suelo [elemento 7] bajo cada
pata, y baje la placa de base al suelo.
i) Nivele y haga los ajustes de elevación finales al
tubo de succión y descarga aflojando primero las
tuercas de arriba y enroscando las tuercas de abajo
para alzar o bajar la placa de base.
1. Tornillo de pata
2. Resorte de abajo [3¼ in.
(83 mm) O/D x 4 in.
(102 mm) tapas del
suelo]
3. Resorte de arriba [2 in.
(51 mm) O/D x 4 in.
(102 mm) tapas del
suelo]
4. Tuercas
5. Arandela plana
6. Arandela de retención
7. Tapas del suelo
1 in. (25 mm) altura aproximada
Figura 4-4
j) Para que los tornillos sean más estables,
apriételos sobre la parte superior de las tuercas,
comprimiendo el resorte superior unos 25 mm
(1 in.), y bloquee las tuercas.
k) Debe tomarse en cuenta que la conexión de las
tuberías debe estar individualmente sostenida, y la
placa de base con patas y resorte no está realizada
para aguantar la carga estática de la tubería.
4.3.3.3 Alineación de pata/resorte en placa de
base - motor
El procedimiento para la alineación de motor en placas
de base de patas y resorte es similar al de placas de
base de anclaje. La diferencia está primeramente en la
manera en que la placa de base es nivelada.
a) Nivele la placa de base utilizando los ajustadores
de pata. (No se necesitan cuñas como con las
placas de base con anclaje.)
b) Después de que la base esté nivelada, es
asegurada apretando los ajustadores de pata.
c) Luego la alineación inicial de la bomba debe ser
revisada. El ajuste de altura vertical proporcionado
por las patas permite la posibilidad de girar un poco
la placa de base. Si no ha habido daño o torcedura
de la placa de base durante el ajuste de la altura de
las patas, la bomba y el operador deberían estar
paralelos con unos 0.38 mm (0.015 in.), y
alineación angular de 0.0025 mm/mm
(0.0025 in./in.). Si este no es el caso, revise para
ver si los sujetadores de montaje de operador están
centrados en los huecos de la base.
d) Si los sujetadores están centrados, entonces la
placa de base puede ser girada. Ajuste un poco
(una vuelta de ajuste de la tuerca) las patas en el
extremo impulsor de la placa de base y revise la
alineación de las tolerancias anteriores. Repita
cuando sea necesario mientras mantiene la
condición del nivel como se mide desde la
cubierta de descarga de la bomba. Apriete los
ajustadores de pata.
e) Los otros pasos son como se indican para
nuevas placas de base con anclaje.
4.4 Inyección de cemento
El cimiento de la bomba debe ser colocado cerca de
la fuente de fluido a ser bombeado como práctica.
Debe adecuarse espacio para los trabajadores
de instalación, operación, y mantenimiento de la
bomba. El cimiento debe ser suficiente para
absorber cualquier vibración y debe proveer un
soporte rígido para la bomba y el motor. Es
recomendado el cimiento de masa de concreto
tres veces la de la bomba, el motor y la base.
(Referir a figura 4-5.)
Tubo de plástico
alrededor del perno
Placa de base
Ancla
Reborde
Cuña
Paquete
Camisa
Solapa de bloqueo
soldada al perno
Cimiento de
concreto
Arandela
Perno de ancla Figura 4-5
