POLYCHEM GRP INSTRUCCIONES PARA EL USARIO ESPANOL 26999980 12-04A

Página 43 de 56

flowserve.com

Hoy en día muchas empresas están utilizando
alineación láser la cual es una técnica más
sofisticada y precisa. Con este método un sensor y
un láser miden la desalineación. Éste se introduce
en un ordenador con pantalla gráfica que muestra el
ajuste necesario de lado a lado y calzar cada pie del
motor para conseguir una alineación casi perfecta.

Ver sección 4.8 para límites de alineación final
recomendados.

Análisis de vibración
El análisis de vibración es un tipo de condición de
monitoreo donde la “firma” de la vibración de la bomba
es monitoreada en una base regular periódica. El
primer alcance del análisis de la vibración es la
extensión del MTBPM. Utilizando esta herramienta
Flowserve puede determinar frecuentemente no solo la
existencia de un problema antes de que sea serio, sino
su raíz y su posible solución.

El equipo moderno de análisis de vibración no solo
detecta si existe un problema de vibración, sino que
también sugiere la causa del problema. En una bomba
centrifuga, estas causas pueden incluir lo siguiente:
Desbalance, desalineación, cojinetes defectuosos,
resonancia, fuerza hidráulica, cavitación y recirculación.
Una vez identificado, el problema puede ser corregido,
llegando al incremento de MTBPM de la bomba.

Flowserve no hace equipos de análisis de vibración,
son embargo Flowserve insta a los clientes a trabajar
con un proveedor de equipo o consultor para establecer
un programa de análisis de vibración. Ver nota 3 bajo
la figura 6-19 sobre los criterios de aceptación

6.10 Ensamblado de bomba y sello

Es importante que todas las roscas de la

tubería sean selladas adecuadamente. Cinta de PTFE
proporciona un sello confiable en un variado rango de
fluidos, pero tiene una limitación seria si no se instala
correctamente. Si durante la aplicación a las roscas, la
cinta es colocada sobre el borde de la rosca macho,
hilos de cinta se formaran cuando se enrosque en la
junta de la hembra. Estos hilos pueden soltarse y
atascarse en el sistema de la tubería.

Flowserve ha investigado y probado selladores
alternativos y descubrió que existen dos que
proporcionan un efectivo sellado, tienen la misma
resistencia química que la cinta, y no atascaran los
sistemas de fluido. Estas son La-co Slic-Tite y
Bakerseal.

Ambos productos contienen partículas finas de PTFE
en una base de apoyo aceitosa. Son proporcionadas
en una pasta la cual es aplicada con brochas dentro
de las roscas macho de la tubería. Flowserve
recomienda el uso de una de estas pastas
selladoras. El anidado completo de las roscas es
requerido para todos los impulsores.

Refiérase a la figura 6-2 para torsiones de

perno recomendadas.

6.10.1 Poder y ensamblaje
El diseño Mark 3A tiene una eslinga de aceite
opcional. Si la eslinga fue removida durante el
desmontaje, instale una nueva eslinga [2541].
(Ver figura 6-22.)

6.10.1.1 Instalación del cojinete
El montaje de los cojinetes en los ejes debe ser
realizado en un ambiente limpio. La vida del cojinete y
el terminal de poder puede ser drásticamente reducida
si aunque sea una pequeña partícula extraña hace su
trabajo dentro de los cojinetes. Utilice guantes limpios.

Los cojinetes deben ser removidos de su empaque
protector solo inmediatamente antes de su
ensamblaje para limitar la exposición a posible
contaminación. Después de remover el empaque
deben entrar solo en contacto con manos limpias,
accesorios, herramientas y superficies de trabajo.

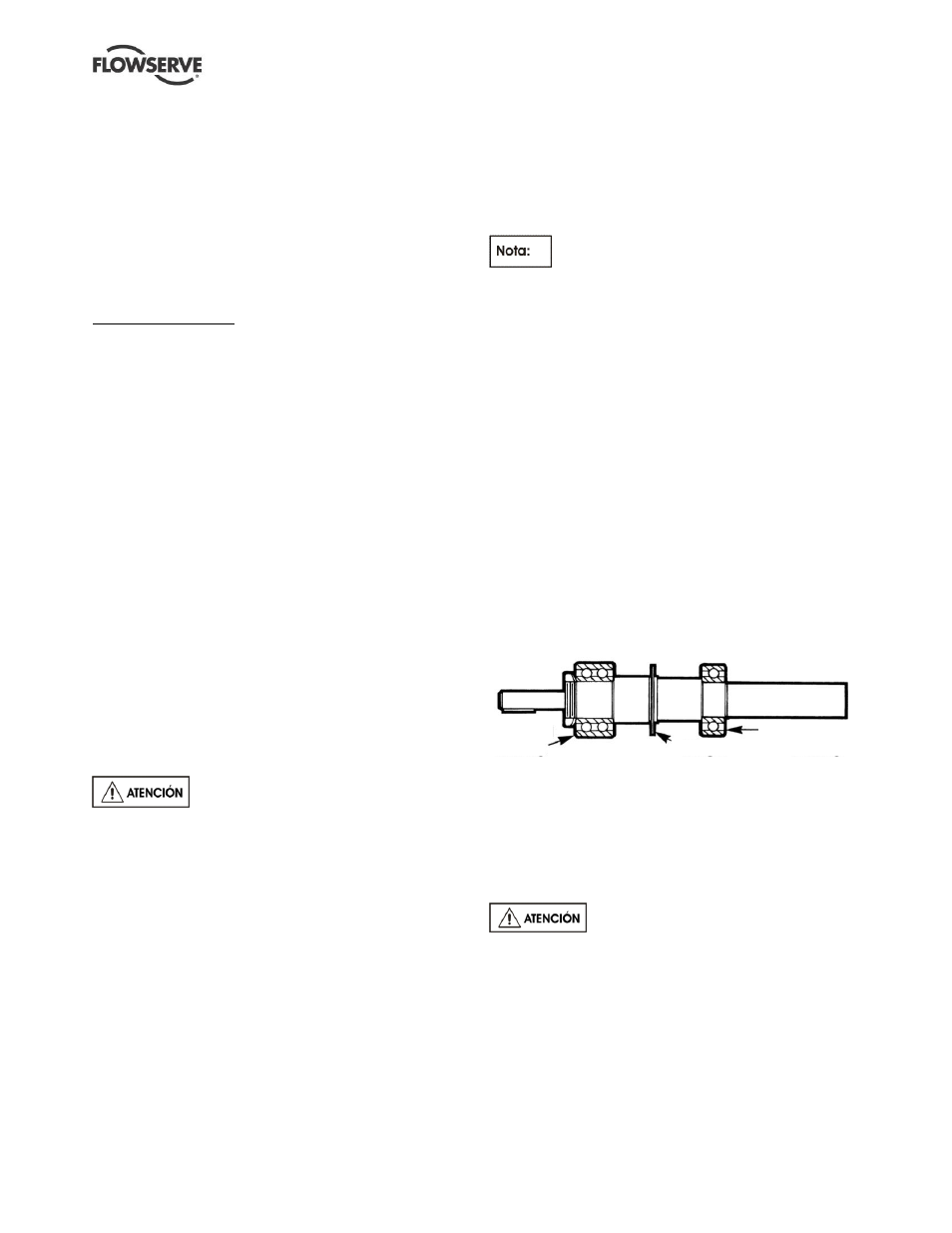

Figura 6-22


La ficha mostrada en la figura 6-23 otorga los
números de repuestos SKF para los cojinetes en las
bombas Flowserve Mark 3. Nota: El término

“cojinete

interno” se refiere al cojinete más cercano al cuerpo.
“Cojinete externo” se refiere al cojinete más cercano
al motor. (Ver figura 6-22.)

Ambos cojinetes tienen una pequeña

interferencia de encaje la cual requiere que sean
presionados sobre el eje con una grúa o una prensa
hidráulica. La figura 6-20 identifica el encaje de los
cojinetes. Aun se debe aplicar fuerza solo al anillo
interior. Nunca presione el anillo exterior, ya que la
fuerza deteriorara las bolas y anillos.

Cojinete
externo

Deflector

Cojinete interior
