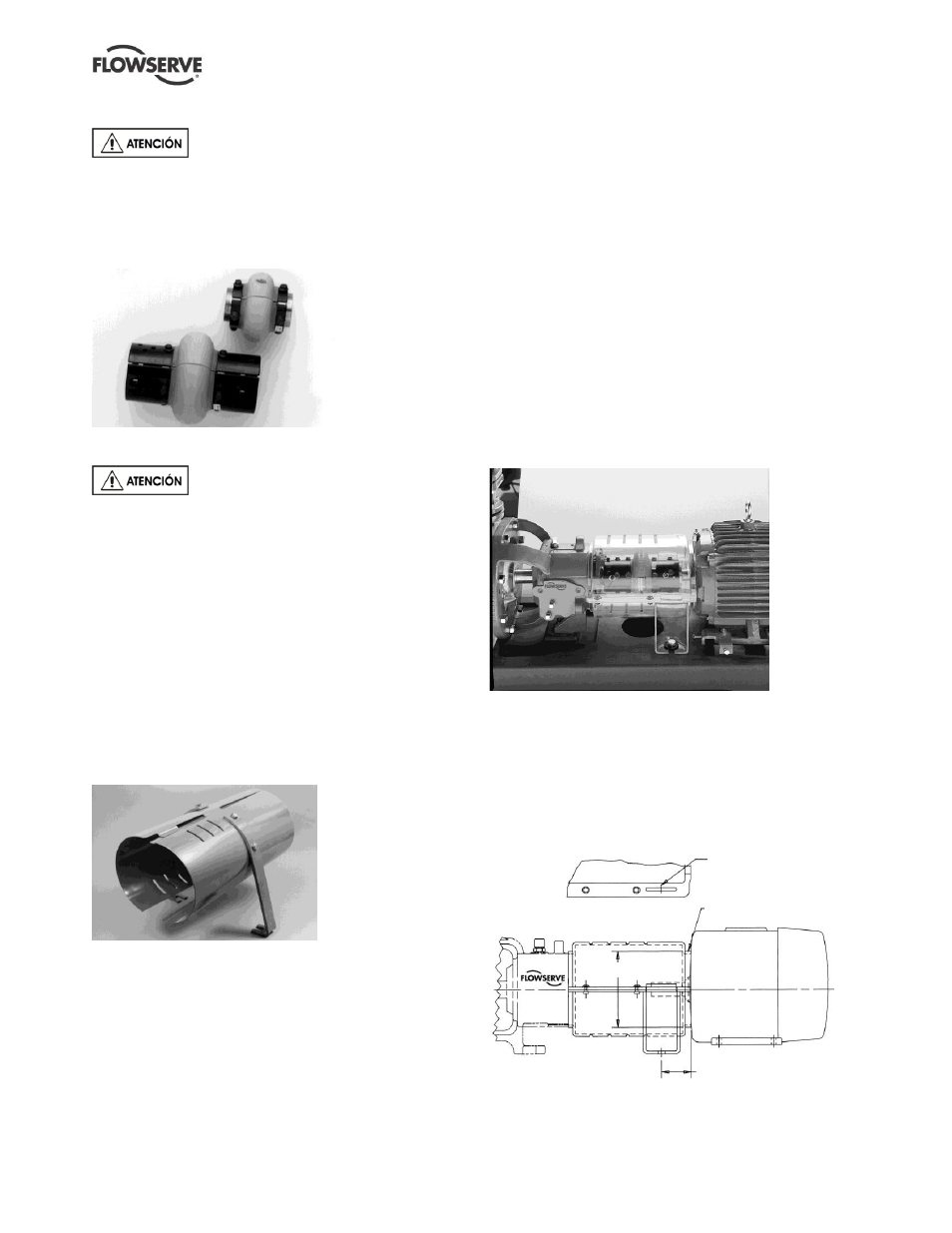

Flowserve GRP PolyChem - Manual (Página 29)

POLYCHEM GRP INSTRUCCIONES PARA EL USARIO ESPANOL 26999980 12-04A
Página 29 de 56
flowserve.com
5.4.2 Instalación de acoplamiento
El acoplamiento (figura 5-14) debe ser
instalado como indica el fabricante del mismo. Las
bombas son enviadas sin el espaciador instalado. Si el
espaciador ha sido instalado para facilitar la alineación,
debe ser removido antes de revisar la rotación.
Remueva todo el material que protege el acoplamiento
y el eje antes de instalar el acoplamiento.
Figura 5-14
5.5 Protecciones
No se debe aplicar corriente al motor
cuando la protección del acoplamiento no está instalada.
5.5.1 Protección en forma de concha - estándar
La protección de acoplamiento estándar para todas las
bombas PolyChem es el diseño “forma de concha” y es
mostrado en la figura 5-15. Esta articulado en la parte
superior y puede ser removido aflojando uno de los
tornillos de la base y deslizando la pata de soporte
hacia fuera desde debajo de la punta del tornillo.
(Nota: Tome en cuenta que la pata es acanalada.)
La pata puede ser luego rotada hacia arriba y la
mitad de la protección puede ser desarticulada de la
otra. Nota: Solo un lado de la protección necesita ser
removido. Para re-ensamblar simplemente revierta
el proceso anterior.
Figura 5-15
Las protecciones de acoplamiento Flowserve son
dispositivos seguros pensados para proteger a los
trabajadores de los peligros inherentes del eje de
rotación de la bomba, del eje de la bomba y del
acoplamiento. Está pensado para evitar la introducción
de manos, dedos o cualquier otra parte del cuerpo en
un punto de riesgo, buscando a través, sobre, por
debajo y alrededor de la protección. Las protecciones
de acoplamiento no estándar ofrecen una protección
total ante un acoplamiento en desintegración.
Flowserve no puede garantizar que sus protectores
puedan contener la explosión de un acoplamiento.
La protección de acoplamiento mostrada en la figura
5-15 conforme al estándar de USA ASME B15.1,
“Estándar de seguridad para aparatos de poder de
transmisión me
cánica.” Flowserve instalaciones de
fabricación mundial conformes a las regulaciones
locales de protección de acoplamiento.
5.5.2
ClearGuard™ - opcional
Flowserve ofrece como una opción a ClearGuard™, la
cual le permite observar la condición del acoplamiento.
(Ver figura 5-16.) Esta protección puede ser utilizada
en lugar de la protección en forma de concha descrita
anteriormente. Las siguientes instrucciones permiten al
usuario fijar adecuadamente esta protección a la
bomba y al motor.
Figura 5-16:
ClearGuard™
5.5.2.1 Instrucciones de recorte
Para ajustar correctamente la configuración de la
bomba/el motor, cada ClearGuard deberá recortarse
a la longitud específica. El recorte se hará en el lado
del motor de la protección, tal como se describe
abajo. (Véase la figura 5-17.)
Figura 5-17:
Recorte ClearGuard™
Línea central para
el paso 2)
Recorte este lado del protector
como se describe abajo
Medida paso 1)
Diám. para el paso 1)
